Zesatw przegród międzyfazowych do podstawy NH rozm. 3 | SD3-PB Eaton

Alternatywny kod produktu: SD3-PB

Opis i Kluczowe Cechy

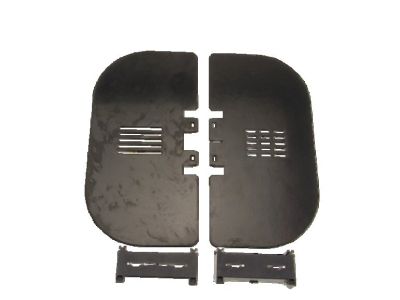

Zestaw przegród międzyfazowych SD3-PB to akcesorium przeznaczone do podstaw bezpiecznikowych NH w rozmiarze 3 (NH3). Zawiera dwie zapory fazowe oraz dwa złączki do połączeń 2-żyłowych, co pozwala na bezpieczne oddzielenie poszczególnych biegunów w instalacjach niskiego napięcia. Dzięki parametrom prądu 630 A i napięcia AC 690 V zestaw sprawdza się w obwodach o dużym obciążeniu, minimalizując ryzyko zwarć łukowych między fazami.

• Prąd znamionowy 630 A: Gwarantuje wytrzymałość w obwodach o wysokim zapotrzebowaniu prądowym bez ryzyka przegrzania elementów izolacyjnych.
• Napięcie znamionowe AC 690 V: Zapewnia bezpieczną pracę w instalacjach przemysłowych i rozdzielnicach głównych.
• Dedykowane do podstaw rozmiaru NH3: Precyzyjne dopasowanie do standardowych podstaw bezpiecznikowych typu NH, co ułatwia montaż i gwarantuje szczelność separacji.
• Zawartość 2 zapór fazowych + 2 złączki 2-żyłowe: Umożliwia wykonanie pełnej separacji międzyfazowej w typowej konfiguracji trójfazowej (L1-L2, L2-L3) lub jako uzupełnienie istniejących zabezpieczeń.
• Zgodność z normami IEC: Produkt spełnia wymagania międzynarodowych norm bezpieczeństwa, co potwierdza jego niezawodność w zastosowaniach profesjonalnych.

Zgodność z Normami

Zestaw SD3-PB został zaprojektowany i wykonany zgodnie z wymaganiami norm IEC (International Electrotechnical Commission) obowiązującymi dla akcesoriów do bezpieczników niskiego napięcia. Posiada oznaczenie CE, co potwierdza zgodność z europejskimi dyrektywami bezpieczeństwa.

Zastosowanie

Przegrody międzyfazowe SD3-PB znajdują zastosowanie wszędzie tam, gdzie konieczne jest oddzielenie przewodów fazowych w podstawach bezpiecznikowych NH3, aby zapobiec zwarciom łukowym i zwiększyć bezpieczeństwo obsługi.

• Separacja faz w rozdzielnicach głównych i podrozdzielniach przemysłowych.
• Wyposażenie rozłączników bezpiecznikowych w instalacjach komercyjnych i mieszkaniowych wymagających zwiększonej ochrony przed łukiem.
• Modernizacja istniejących układów bezpiecznikowych – łatwe dołożenie przegród bez konieczności wymiany całej podstawy.
• Zastosowanie w obwodach o dużym prądzie (do 630 A) i napięciu do 690 V AC, np. w zasilaniu maszyn, pomp czy systemów klimatyzacyjnych.

Wskazówki Montażowe

Montaż przegród międzyfazowych SD3-PB powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od wszystkich biegunów podstawy bezpiecznikowej. Elementy zestawu montuje się wewnątrz podstawy NH3 zgodnie z dokumentacją producenta. Zaleca się stosowanie odpowiednich narzędzi oraz sprawdzenie prawidłowości połączeń 2-żyłowych – złączki muszą być dokręcone momentem podanym w instrukcji. Przekrój przewodów należy dobrać do prądu obciążenia (zalecany min. 150 mm² dla 630 A).

FAQ

• Do jakich podstaw bezpiecznikowych pasuje zestaw SD3-PB? Zestaw przeznaczony jest wyłącznie do podstaw bezpiecznikowych NH w rozmiarze 3 (NH3). Nie jest kompatybilny z mniejszymi (NH1, NH2) ani większymi (NH4) rozmiarami.
• Ile przegród znajduje się w zestawie? W skład zestawu wchodzą 2 zapory fazowe oraz 2 złączki umożliwiające połączenia 2-żyłowe między przegrodami – zestaw wystarcza do separacji dwóch sąsiednich faz.
• Czy przegrody SD3-PB zwiększają stopień ochrony przed łukiem? Tak, fizyczna bariera między fazami ogranicza ryzyko powstania łuku elektrycznego w przypadku uszkodzenia bezpiecznika lub luźnego połączenia, co podnosi bezpieczeństwo obsługi rozdzielnicy.
