Zegary sterujące F&F okiem instalatora

Elektroniczne zegary sterujące to dziś standard w nowoczesnych instalacjach elektrycznych. Ich rola w automatyzacji, oszczędzaniu energii i zwiększaniu niezawodności instalacji jest nie do przecenienia.

W tym artykule (z perspektywy praktyka) przyjrzę się zarówno ogólnym zagadnieniom związanym z zegarami programowalnymi, jak i trzem nowościom z oferty F&F: PCZ-521.4-PLUS, PCZ-525.4-PLUS oraz PCZ-528.4.

Zegary sterujące eliminują „błąd ludzki”, czyli konieczność ręcznego sterowania (włączania i wyłączania) w powtarzalnych procesach sterowania np. oświetleniem, wentylacją, ogrzewaniem czy innymi odbiornikami. Dzięki temu:

• redukują zużycie energii, wyłączając urządzenia wtedy, gdy nie są potrzebne,

• minimalizują ryzyko błędów ludzkich, np. pozostawienia oświetlenia włączonego przez całą noc w nieużywanych pomieszczeniach,

• umożliwiają dynamiczne dostosowanie pracy instalacji do pory roku, dnia tygodnia czy warunków zewnętrznych (np. długości dnia).

W przypadku zegarów astronomicznych, sterowanie odbywa się na podstawie rzeczywistego czasu wschodu i zachodu słońca, co pozwala na jeszcze większą precyzję i efektywność energetyczną, bez konieczności sezonowej korekty ustawień.

Nowoczesne zegary sterujące oferują znacznie więcej niż tylko funkcję „ON/OFF o 15:30”. W praktyce instalator może:

• ustawić przerwy nocne (np. wyłączenie oświetlenia między 00:30 a 4:30),

• zastosować offset czasowy względem wschodu lub zachodu słońca (np. włączenie oświetlenia 10 minut przed zachodem słońca),

• zintegrować zegar z czujnikiem jasności np. AZ-PLUS lub wejściami zewnętrznymi (np. przyciskami, czujnikami, kontaktronami umożliwiającymi chwilowe „ręczne” sterowanie zegarem),

• skorzystać z aplikacji mobilnej komunikującej się poprzez NFC do szybkiej konfiguracji (w tym przywracania poprzednich kopii ustawień) i archiwizacji aktualnych ustawień.

Takie funkcje pozwalają na tworzenie w instalacji elektrycznej automatyzacji „szytych na miarę”, czyli dopasowanych do konkretnego obiektu, lokalnych warunków i jego użytkowników.

Inwestorzy oczekują automatyzacji, oszczędności energii, niezawodności i bezpieczeństwa, ale nie znają szczegółów technicznych. Dobór odpowiedniego zegara programowalnego to zadanie instalatora, który powinien zaproponować rozwiązanie dopasowane do potrzeb i możliwe do rozbudowy w przyszłości. Zegary sterujące nie tylko spełniają te oczekiwania, ale mogą być też argumentem handlowym, pokazującym profesjonalne podejście do projektowania instalacji.

Wszystkie trzy modele (PCZ-521.4 PLUS, PCZ-525.4 PLUS, PCZ-528.4) oferują nowoczesne funkcje ułatwiające konfigurację i montaż:

• NFC, czyli bezprzewodowy odczyt i zapis ustawień przez aplikację mobilną, nawet bez zasilania,

• Wymienna bateria CR2032,

• Uniwersalne zasilanie AC/DC (24–264 V),

• Sterowanie z przycisku (L/N lub +) w zależności od rodzaju zasilania,

• Dokładność zegara ±1 s/24 h,

• Zaciski śrubowe: linka do 2,5 mm², drut do 4 mm²,

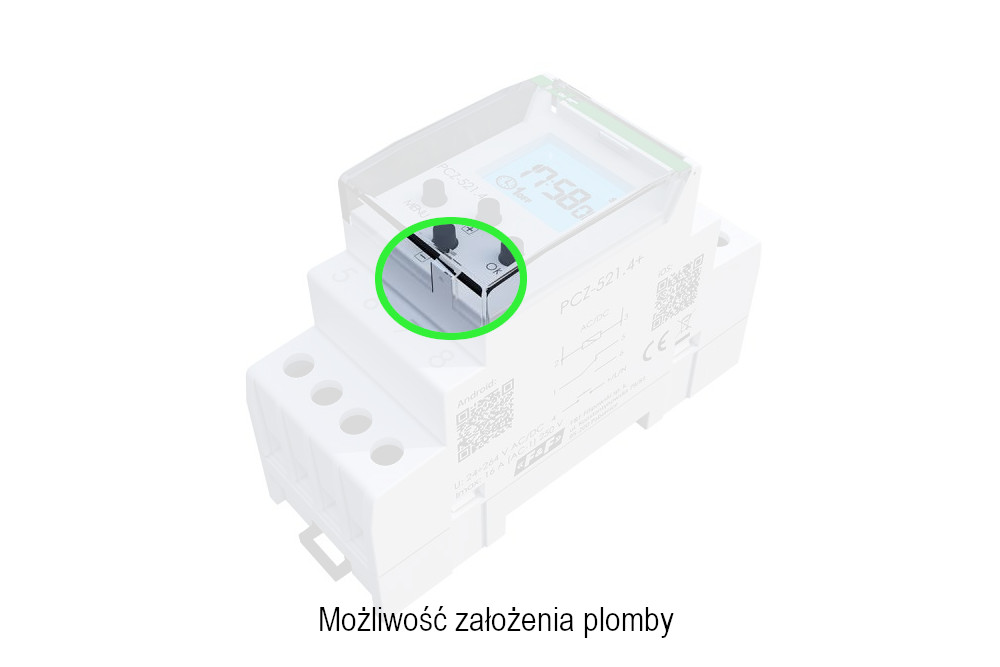

• Możliwość plombowania, czyli mechaniczna blokada zmian nastaw.

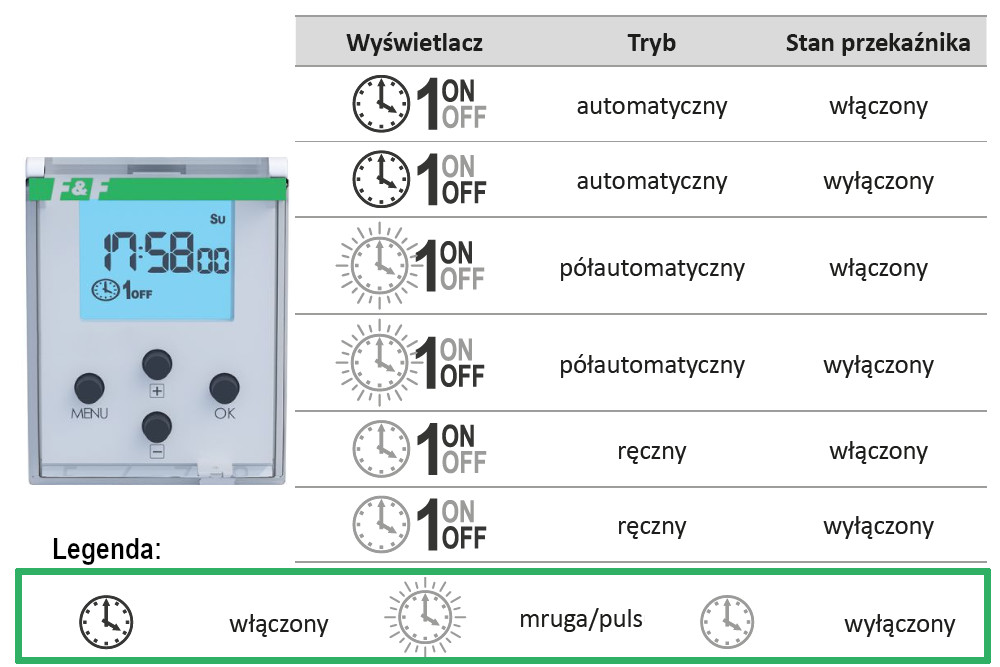

• Automatyczny - zegar samodzielnie realizuje zapisane programy, uruchamiając przekaźnik zgodnie z harmonogramem. Po włączeniu zasilania automatycznie wybiera aktywny program.

• Półautomatyczny - umożliwia chwilowe ręczne przełączenie stanu przekaźnika. Po kolejnym zaprogramowanym zdarzeniu zegar wraca do trybu automatycznego.

• Ręczny - zegar ignoruje programy, a przekaźnik sterowany jest wyłącznie ręcznie (przyciskiem na obudowie lub zewnętrznym).

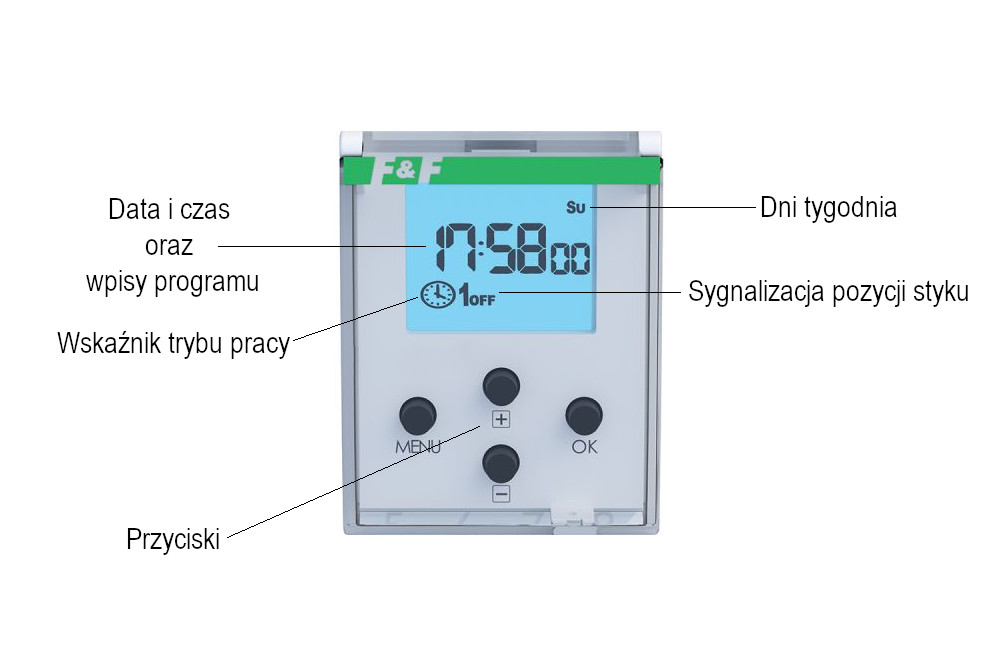

Aktualny tryb pracy jest sygnalizowany na wyświetlaczu.

Z pozoru proste urządzenia, a jednak ich możliwości znacząco się rozwinęły. Podczas pracy z nowymi modelami zegarów programowalnych odkryłem funkcje, które wcześniej nie istniały lub były rzadko spotykane. To pokazuje, jak bardzo te urządzenia ewoluowały. Dziś są nie tylko narzędziem do sterowania, ale elementem nowoczesnej automatyki.

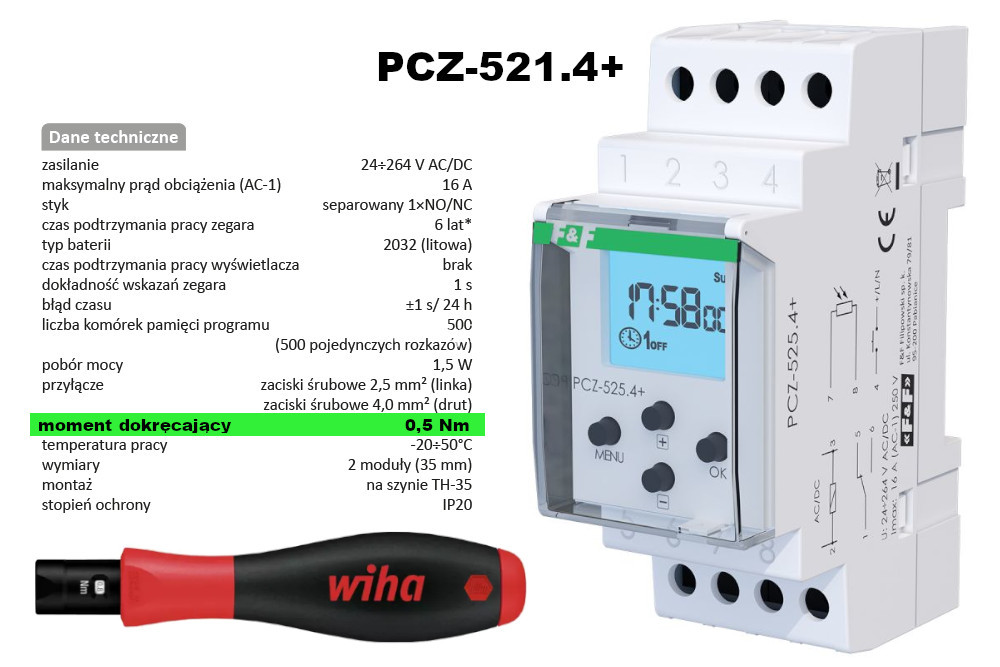

PCZ-521.4-PLUS jest to jednokanałowy zegar sterujący z możliwością programowania cykli czasowych. Przeznaczony jest do realizacji funkcji czasowego załączania i wyłączania obwodów elektrycznych w instalacjach wymagających użycia automatyki procesów. Zegar umożliwia konfigurację harmonogramu pracy według indywidualnych ustawień użytkownika, z rozdzielczością czasową 1 sekunda pozwalającą na precyzyjne sterowanie odbiornikami.

Obsługiwane tryby pracy obejmują:

• cykl dobowy,

• cykl tygodniowy,

• dni robocze (Pn–Pt),

• weekend (So–Nd).

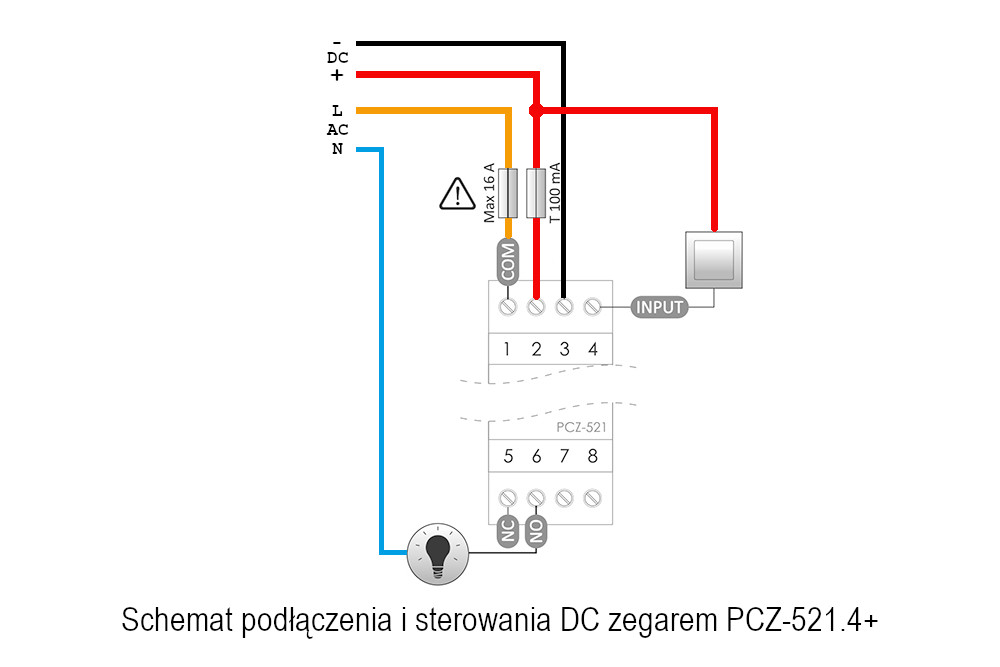

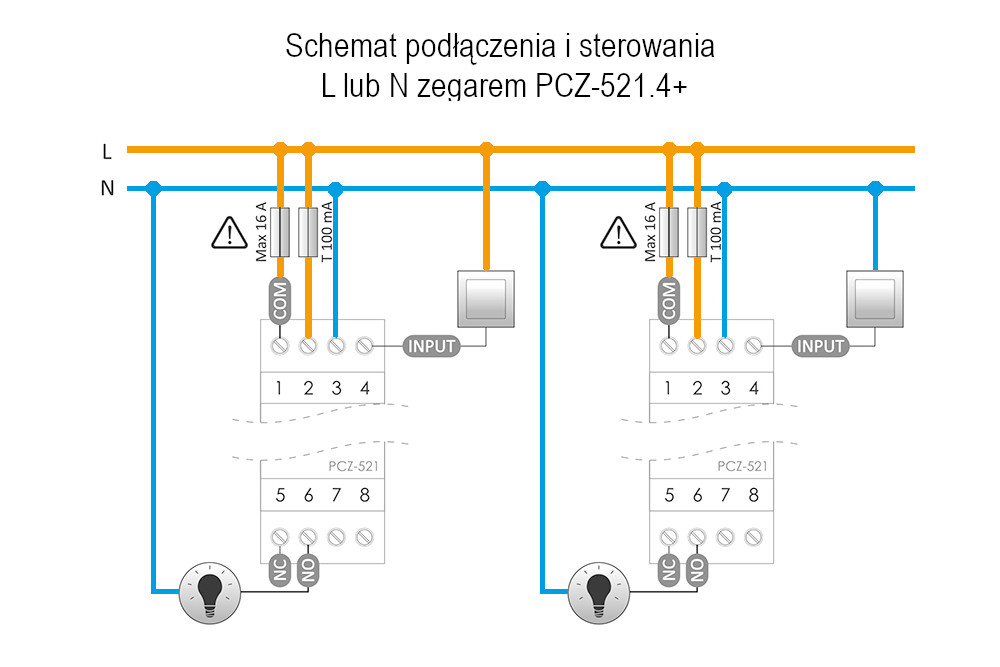

Zwróć uwagę, że zegarem sterującym PCZ-521.4-Plus (zasilanie AC lub DC od 24 do 264 V) możesz sterować z przycisku za pomocą fazy (L), neutralnego (N), oraz przy zasilaniu DC wykorzystując sygnał plus (+).

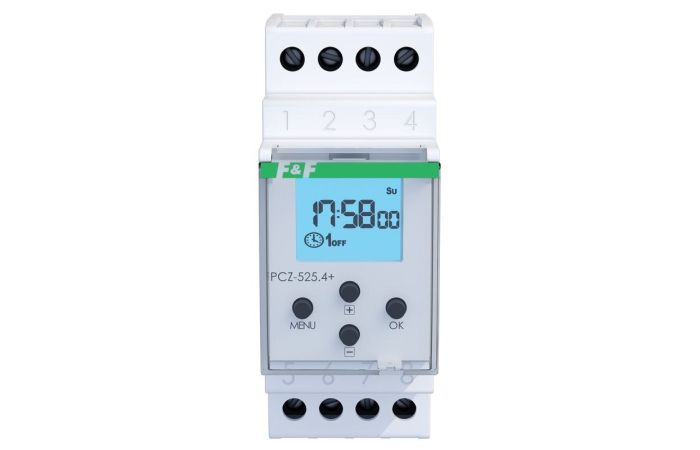

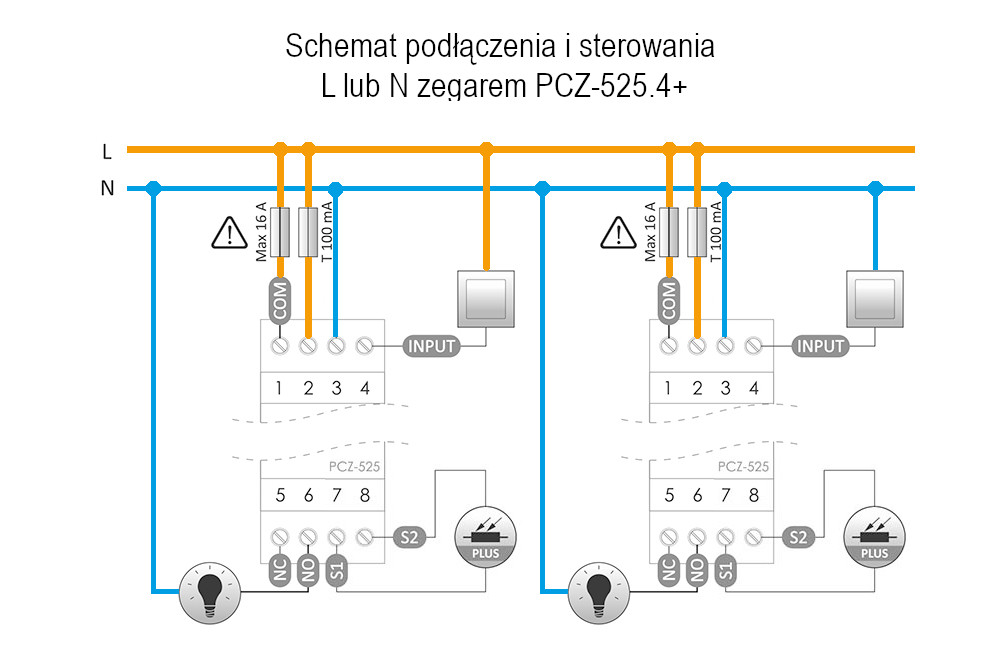

Zegar PCZ-525.4-PLUS został zaprojektowany do automatycznego załączania i wyłączania obwodów elektrycznych (np. oświetlenia zewnętrznego) na podstawie obliczanych w czasie rzeczywistym momentów wschodu i zachodu słońca. Wbudowany algorytm wykorzystuje aktualną datę oraz współrzędne geograficzne miejsca instalacji, wprowadzone przez instalatora, co pozwala precyzyjnie dopasować cykl pracy do lokalnych warunków oświetleniowych.

Urządzenie oferuje również szereg dodatkowych funkcji:

• możliwość ustawienia stałych godzin załączenia i wyłączenia, niezależnych od cyklu astronomicznego,

• definiowanie przerwy nocnej, w której obwód pozostaje wyłączony,

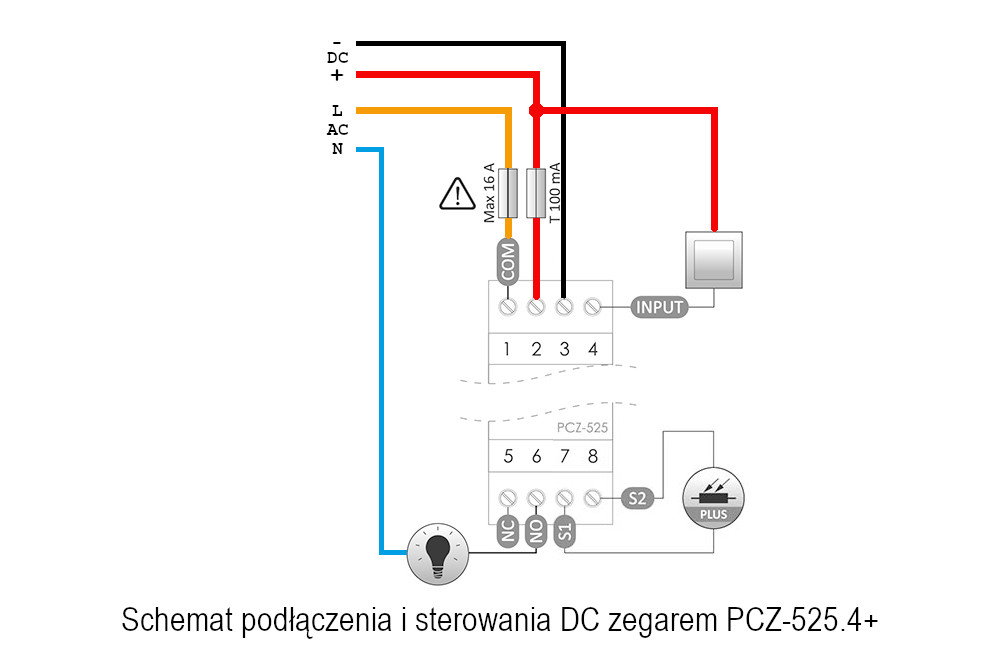

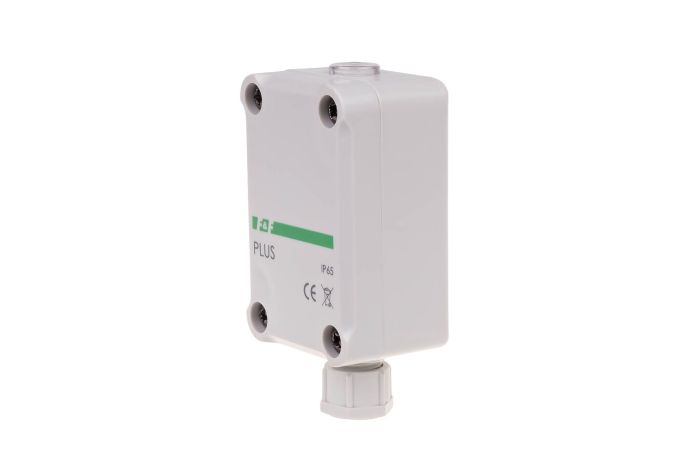

• współpracę z zewnętrznym czujnikiem jasności.

Warte uwagi są predefiniowane punkty przełączeń:

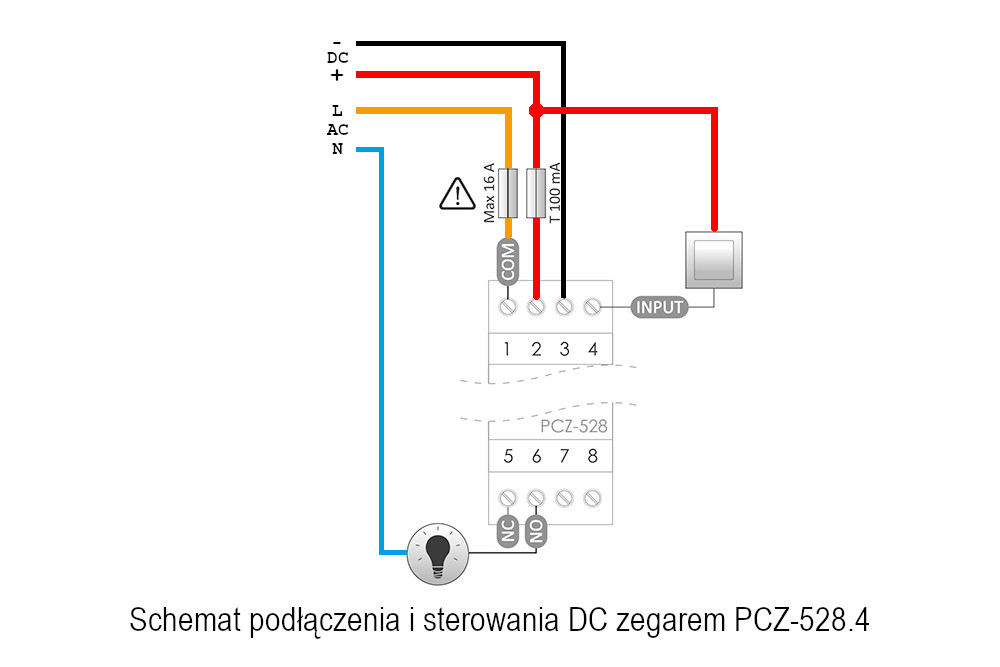

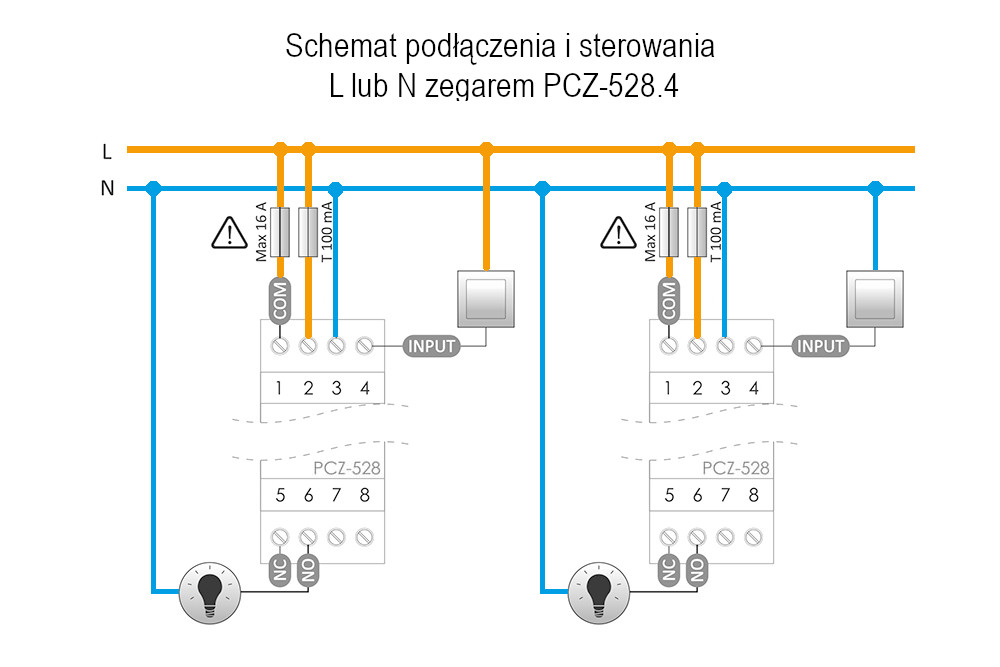

Zegar PCZ-528.4 to urządzenie, które ze względu na swoje unikalne możliwości zasługuje na szczególną uwagę instalatorów.

Jest to zaawansowany elektroniczny zegar programowalny, umożliwiający sterowanie obwodami elektrycznymi w oparciu o harmonogramy czasowe, astronomiczne oraz roczne. Użytkownik ma do dyspozycji aż 256 niezależnych programów.

Zegar oferuje trzy tryby pracy: automatyczny, półautomatyczny i ręczny. Programowanie możliwe jest lokalnie lub zdalnie przez NFC.

Dodatkowe funkcje:

• licznik czasu pracy odbiornika,

• podtrzymanie czasu rzeczywistego CR2032,

• funkcja pracy w oparciu o taryfy energetyczne.

W celu ułatwienia programowania zegara F&F udostępnia na swojej stronie gotowe pliki konfiguracyjne dla taryf: A22; B22; C22; C12a; C22b; G12; G12as; G12n; G12w, wystarczy wybrać interesującą taryfę i wgrać ją do zegara.

Zegary serii PCZ-xxx.4 można programować na dwa sposoby:

• tradycyjnie, za pomocą przycisków umieszczonych na przednim panelu urządzenia,

• wygodnie, z wykorzystaniem aplikacji mobilnej PCZ Konfigurator.

Dlaczego warto konfigurować zegary za pomocą NFC?

Konfiguracja przez aplikację z użyciem NFC jest szybka i intuicyjna. W trakcie testów obsługa zegarów z aplikacji okazała się na tyle wygodna, że rozważam wymianę wszystkich starszych modeli na wersje z NFC.

Moje pierwsze wrażenia po użyciu aplikacji PCZ Konfigurator

Aplikacja PCZ Konfigurator działa od razu po instalacji (bez logowania), co znacznie przyspiesza pracę. Dużą zaletą jest możliwość programowania zegarów przez NFC bez ich wyjmowania z pudełka i podłączania do zasilania. Interfejs jest intuicyjny, a konfiguracje można łatwo zapisywać, udostępniać i archiwizować.

Plusy:

• szybka konfiguracja wielu urządzeń,

• intuicyjna i nieskomplikowana obsługa,

• automatyczne kopie zapasowe,

• wygodne udostępnianie ustawień.

Wady:

• brak automatycznego ustalania lokalizacji w niektórych modelach,
• brak wgranej bazy świąt,
• brak potwierdzenia przy usuwaniu danych,
• niejasna zakładka „Okres”.

Poniżej QR-kody do pobrania PCZ Konfigurator.

Google Play

App Store

Kluczowe kryteria: typ zegara, liczba kanałów, sposób programowania i funkcje dodatkowe.

Typy zegarów F&F

• Astronomiczne,

• Roczne,

• Tygodniowe,

• Uniwersalne,

• Szkolne.

Wybór styków

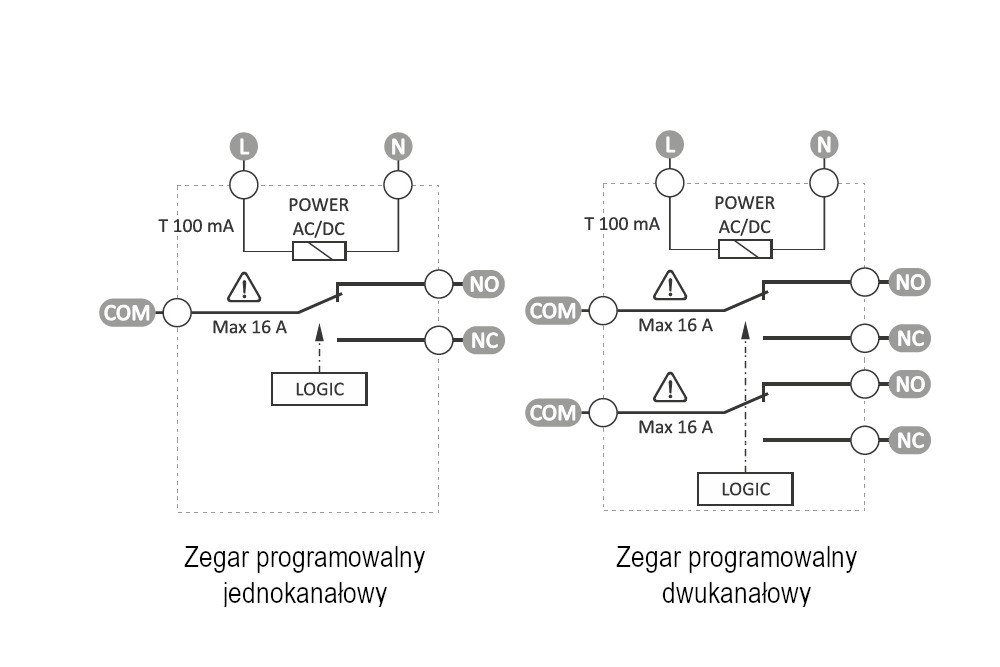

Wszystkie modele PCZ mają bezpotencjałowy styk przełączny (jedno- lub dwukanałowy). Dobierając obciążenie należy uwzględnić kategorię pracy styku i charakterystykę odbiornika.

Komfort programowania

Modele z NFC pozwalają na szybką konfigurację przez aplikację, nawet bez zasilania. To oszczędność czasu i możliwość tworzenia kopii zapasowych ustawień.

Brak ochrony przeciwprzepięciowej w instalacji z zegarem programowalnym

Postęp technologiczny i miniaturyzacja sprawiają, że nowoczesna elektronika staje się coraz bardziej wrażliwa na przepięcia. Brak ochrony to ryzyko kosztownych awarii.

Źle dobrane zabezpieczenie przed zwarciem i przeciążeniem

Oznaczenie „16 A” nie oznacza, że zegar wytrzyma każde zwarcie czy przeciążenie. Bez właściwego dobezpieczenia styk przekaźnika staje się najsłabszym ogniwem układu.

Nieprawidłowe dobranie obciążenia do styków zegara programowalnego

Deklarowana obciążalność styków nie oznacza, że zegar nadaje się do każdego typu odbiornika. Dla LED-ów przyjmuje się orientacyjnie 20% wartości z AC-1.

Nieprawidłowe dokręcenie żył kabli

Zbyt słabe lub zbyt mocne dokręcenie żył kabli może prowadzić do przegrzewania, iskrzenia, a nawet pożaru.

Błędy w programowaniu harmonogramu pracy zegara

Najczęściej dotyczą niewłaściwego programowania zegarów astronomicznych lub z dodatkowymi funkcjami.

Nieprawidłowe ustawienie daty i czasu (DST)

Brak aktualizacji daty i godziny prowadzi do błędnych przełączeń i rozbieżności względem rzeczywistych godzin wschodu i zachodu słońca.

Błędny wybór lokalizacji lub współrzędnych geograficznych

Nieprawidłowe ustawienie współrzędnych GPS powoduje odchylenia w pracy zegara astronomicznego.

Pominięcie funkcji przerwy nocnej

Nieprawidłowe ustawienie przerwy nocnej prowadzi do niepotrzebnych strat energii.

Niewłaściwy wybór trybu pracy: czasy sztywne vs. astronomiczne

Ustawienie stałych godzin zamiast trybu astronomicznego obniża efektywność instalacji.

Brak testów po zaprogramowaniu

Pominięcie testów może skutkować awariami lub brakiem reakcji urządzenia.

Niepełne wykorzystanie aplikacji NFC (PCZ Konfigurator)

Ignorowanie programowania przez aplikację NFC wydłuża konfigurację i ogranicza funkcjonalność zegara.

Nieprawidłowe resetowanie urządzenia

Często wykonuje się jedynie restart zamiast pełnego resetu, co nie usuwa błędnych danych.

Brak korekty czasowej (offsetu)

Pominięcie offsetu względem wschodu lub zachodu słońca skutkuje zbyt wczesnym lub opóźnionym działaniem programu.

Ignorowanie integracji z czujnikami i wejściami zewnętrznymi

Pomijanie podłączenia czujników ogranicza funkcjonalność systemu.

Nieznajomość funkcji zegara programowalnego, czyli brak lektury instrukcji

Brak lektury prowadzi do powtarzania błędów: niewłaściwy tryb pracy, pominięcie funkcji oszczędzających energię, błędy lokalizacji, brak testów czy nieprawidłowy reset.

Kluczowe wnioski dla profesjonalnej instalacji

Stosowanie zegarów programowalnych F&F pozwala zwiększyć precyzję sterowania, oszczędność energii i niezawodność instalacji.

Prawidłowy dobór modelu, odpowiednie podłączenie kabli, konfiguracja harmonogramów oraz wykorzystanie funkcji NFC i integracji z czujnikami to klucz do profesjonalnej i bezawaryjnej pracy systemu.

Świadome stosowanie dostępnych funkcji, testowanie ustawień i przestrzeganie zasad bezpieczeństwa minimalizuje ryzyko błędów instalacyjnych i zapewnia komfort użytkowania.
