Zegar sterujący programowalny tygodniowy PCZ-522 2-kanałowy programowalny przez NFC | PCZ-522 F&F

Opis i Kluczowe Cechy

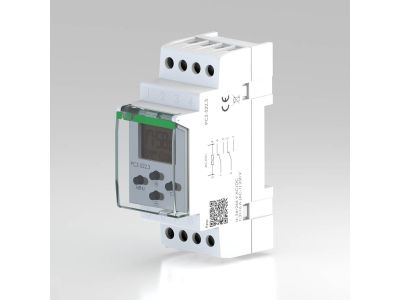

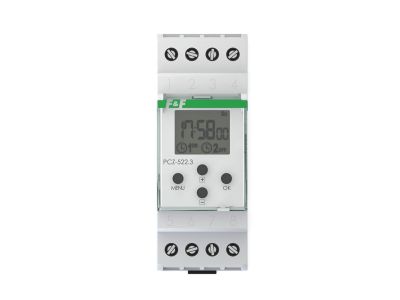

Zegar sterujący programowalny tygodniowy PCZ-522 marki F&F to zaawansowane urządzenie z serii 3, zaprojektowane z myślą o precyzyjnym zarządzaniu odbiornikami energii w systemach automatyki budynkowej i przemysłowej. Urządzenie charakteryzuje się dwukanałową konstrukcją, co pozwala na niezależne sterowanie dwoma oddzielnymi obwodami elektrycznymi za pomocą jednego modułu. Każdy z kanałów wyposażony jest w przekaźnik o maksymalnym prądzie obciążenia wynoszącym 16 A, co umożliwia bezpośrednie przełączanie urządzeń o znacznej mocy.

• Innowacyjne programowanie NFC: Dzięki wbudowanemu modułowi komunikacji zbliżeniowej NFC, konfiguracja zegara odbywa się bezprzewodowo za pomocą smartfona z systemem Android. Pozwala to na szybkie kopiowanie ustawień i archiwizację programów bez konieczności fizycznego kontaktu z przyciskami na panelu.
• Uniwersalne zasilanie: Szeroki zakres napięcia zasilania od 24 do 264 V AC/DC sprawia, że urządzenie jest niezwykle wszechstronne i odporne na wahania napięcia w sieci.
• Pojemna pamięć: Urządzenie posiada aż 500 komórek pamięci, co przekłada się na 250 par rozkazów WŁ-WYŁ (po 125 par na każdy kanał), umożliwiając tworzenie bardzo złożonych harmonogramów tygodniowych.
• Niezawodność i precyzja: Błąd czasu nie przekracza ±1 sekundy na dobę, a litowa bateria typu 2032 gwarantuje podtrzymanie pracy zegara przez okres do 6 lat w przypadku zaniku zasilania głównego.

Zgodność z Normami

Zegar PCZ-522 został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi aparatury modułowej. Stopień ochrony IP20 zapewnia bezpieczne użytkowanie wewnątrz rozdzielnic elektrycznych, chroniąc przed przypadkowym dotykiem części pod napięciem. Separacja styku wykonawczego zwiększa bezpieczeństwo instalacji, umożliwiając sterowanie obwodami o innym potencjale niż napięcie zasilania samego zegara.

Zastosowanie

Dzięki dwóm niezależnym kanałom i programowaniu tygodniowemu, PCZ-522 znajduje szerokie zastosowanie w profesjonalnych instalacjach:

• Oświetlenie zewnętrzne i wewnętrzne: Sterowanie iluminacją budynków, witryn sklepowych oraz oświetleniem ciągów komunikacyjnych.
• Systemy HVAC: Harmonogramowanie pracy pomp obiegowych, wentylatorów oraz układów grzewczych w cyklu tygodniowym.
• Automatyka przemysłowa: Cykliczne załączanie maszyn i urządzeń pomocniczych w zakładach produkcyjnych.
• Rolnictwo: Automatyzacja systemów nawadniania oraz oświetlenia w szklarniach i budynkach inwentarskich.

Wskazówki Montażowe

Urządzenie jest przystosowane do montażu na standardowej szynie montażowej DIN 35 mm (TH35). Szerokość obudowy wynosi 35 mm, co odpowiada dwóm modułom w rozdzielnicy. Przyłącze elektryczne realizowane jest za pomocą solidnych zacisków śrubowych o maksymalnym przekroju 4,0 mm², co pozwala na stosowanie przewodów o dużej obciążalności. Podczas montażu należy zwrócić uwagę na moment dokręcający wkręty, który powinien wynosić 0,5 Nm, aby zapewnić trwały styk elektryczny bez ryzyka uszkodzenia zacisku. Urządzenie może pracować w szerokim zakresie temperatur od -20°C do +50°C.

FAQ

Czy do programowania przez NFC wymagane jest zasilanie zegara?
Tak, do odczytu i zapisu konfiguracji przez moduł NFC wymagane jest, aby zegar był podłączony do źródła zasilania.

Co się stanie z programem po zaniku napięcia?
Program jest zapisany w pamięci nieulotnej, a praca zegara czasu rzeczywistego jest podtrzymywana przez baterię litową 2032 przez okres do 6 lat, więc po powrocie zasilania urządzenie kontynuuje pracę zgodnie z harmonogramem.

Czy mogę ustawić różne programy dla każdego z dwóch kanałów?

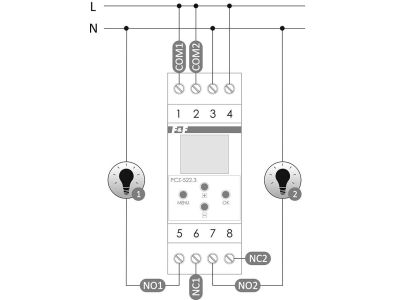

Tak, PCZ-522 posiada dwa w pełni niezależne kanały (2 x NO/NC), co oznacza, że każdy z nich może realizować zupełnie inny program czasowy.
