Zegar sterujący programowalny astronomiczny PCZ-525.03 z programowalną przerwą nocną 1-kanałowy | PCZ-525.3 F&F

Opis i Kluczowe Cechy

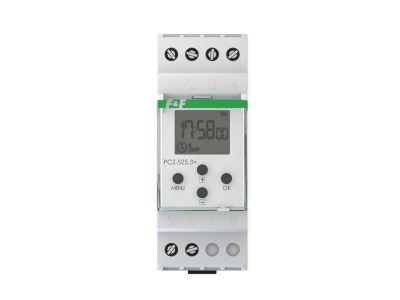

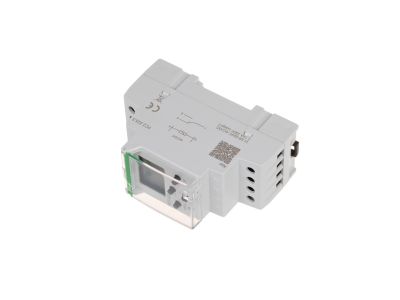

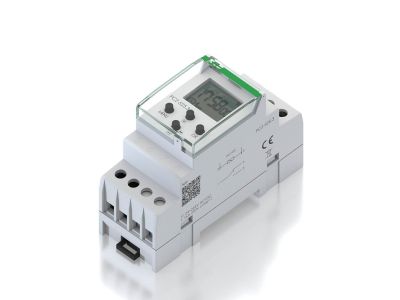

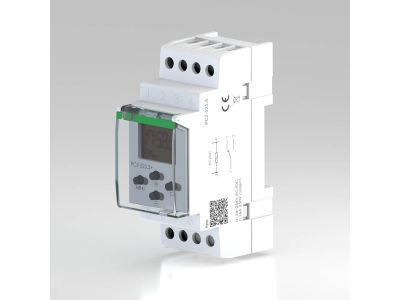

Zegar sterujący programowalny astronomiczny PCZ-525.03 to zaawansowane urządzenie mikroprocesorowe zaprojektowane przez firmę F&F, służące do precyzyjnego zarządzania odbiornikami energii elektrycznej w oparciu o naturalny cykl dobowy słońca. Urządzenie automatycznie wyznacza godziny wschodu i zachodu słońca na podstawie współrzędnych geograficznych miejsca instalacji, co eliminuje konieczność stosowania zewnętrznych czujników światła, które są podatne na zabrudzenia i błędy pomiarowe.

• Komunikacja NFC: Nowoczesna funkcja serii 3 umożliwia bezprzewodowe odczytywanie i zapisywanie konfiguracji za pomocą smartfona z systemem Android. Dzięki dedykowanej aplikacji, programowanie harmonogramów staje się intuicyjne i znacznie szybsze niż przy użyciu przycisków na panelu czołowym.
• Programowalna przerwa nocna: Funkcja ta pozwala na czasowe wyłączenie odbiorników (np. oświetlenia ulicznego lub reklamowego) w godzinach najniższego natężenia ruchu, co generuje realne oszczędności ekonomiczne.
• Uniwersalne zasilanie: Szeroki zakres napięcia zasilania od 24 do 264 V AC/DC sprawia, że zegar jest kompatybilny z różnorodnymi systemami automatyki budynkowej i przemysłowej.
• Wysoka obciążalność: Przekaźnik o maksymalnym prądzie obciążenia 16 A pozwala na bezpośrednie sterowanie wieloma typami odbiorników bez konieczności stosowania dodatkowych styczników w przypadku mniejszych obciążeń.
• Podtrzymanie bateryjne: Zastosowanie wymiennej baterii litowej typu 2032 gwarantuje podtrzymanie pracy zegara przez okres 6 lat, co zapewnia ciągłość pracy nawet przy długotrwałych zanikach napięcia sieciowego.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i kompatybilności elektromagnetycznej obowiązującymi w Unii Europejskiej. Stopień ochrony IP20 definiuje przeznaczenie urządzenia do montażu wewnątrz rozdzielnic elektrycznych, chroniąc użytkownika przed bezpośrednim kontaktem z częściami pod napięciem. Separacja styku wykonawczego (konfiguracja 1 × NO/NC) pozwala na bezpieczne sterowanie obwodami o różnych potencjałach względem zasilania urządzenia.

Zastosowanie

Zegar PCZ-525.03 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest idealnym rozwiązaniem do sterowania oświetleniem ulicznym, parkowym, iluminacją budynków oraz reklamami świetlnymi. Dzięki precyzyjnemu wyznaczaniu pór astronomicznych, urządzenie doskonale sprawdza się w systemach, gdzie kluczowe jest załączanie urządzeń dokładnie o zmierzchu i wyłączanie o świcie, przy jednoczesnym zachowaniu elastyczności dzięki programowalnej przerwie nocnej.

Wskazówki Montażowe

Urządzenie jest przystosowane do montażu na standardowej szynie montażowej TH-35 (DIN). Zajmuje szerokość 2 modułów (35 mm). Podczas instalacji należy zwrócić uwagę na następujące aspekty techniczne:

• Przyłącze przewodów: Zaciski śrubowe pozwalają na podłączenie przewodów o przekroju znamionowym do 4,0 mm², co zapewnia stabilne połączenie elektryczne i niską rezystancję styku.
• Moment dokręcania: Zalecany moment dokręcania wkrętów wynosi 0,5 Nm. Przestrzeganie tej wartości zapobiega uszkodzeniu gniazd zaciskowych oraz gwarantuje trwałość połączenia przy drganiach.
• Temperatura pracy: Urządzenie pracuje stabilnie w szerokim zakresie temperatur od -20°C do 50°C, co pozwala na jego montaż w rozdzielnicach zewnętrznych (pod warunkiem zapewnienia odpowiedniej szczelności obudowy zewnętrznej).

FAQ

1. Czy zegar wymaga zewnętrznej sondy jasności?
Nie, zegar PCZ-525.03 jest zegarem astronomicznym i oblicza godziny wschodu oraz zachodu słońca na podstawie wprowadzonych współrzędnych geograficznych i aktualnej daty.

2. Jak zaprogramować zegar za pomocą telefonu?
Należy pobrać dedykowaną aplikację na telefon z systemem Android wyposażony w moduł NFC. Po skonfigurowaniu parametrów w aplikacji wystarczy zbliżyć telefon do przedniego panelu zegara, aby przesłać dane.

3. Co się stanie w przypadku awarii zasilania?
Zegar posiada wbudowaną baterię litową 2032, która podtrzymuje pracę wewnętrznego procesora i odliczanie czasu przez okres do 6 lat. Po powrocie zasilania zegar kontynuuje pracę zgodnie z harmonogramem.
