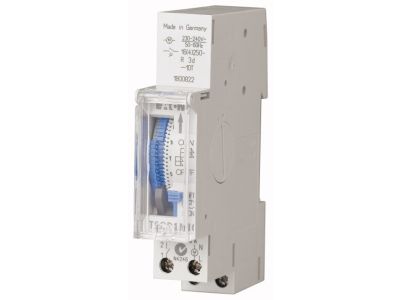

Zegar sterowniczy analogowy 16A, dobowy, jednokanałowy, TSQD1NO | 167388 Eaton

Alternatywny kod produktu: TSQD1NO

Opis i Kluczowe Cechy

Zegar sterowniczy analogowy TSQD1NO (symbol 167388) to modułowo instalowany wyłącznik czasowy 24-godzinny, jednokanałowy, wyposażony w jeden zestyk N/O o obciążalności 16 A przy 250 V~. Dzięki szerokości zaledwie 17,5 mm pozwala zaoszczędzić miejsce w rozdzielnicy, a wbudowana autonomia około 3 dni chroni ustawienia programu po zaniku napięcia. Przezroczysta plombowana pokrywa zabezpiecza przed przypadkową zmianą nastaw.

• Zestyk 1 N/O, 16 A / 250 V~: bezpieczne sterowanie obwodami o znacznym obciążeniu, np. oświetleniem czy małymi odbiornikami grzewczymi, bez ryzyka przegrzania styków.
• Program 24-godzinny, segmentowy (najkrótszy czas przełączania 15 min): precyzyjne dopasowanie harmonogramu pracy urządzeń do rytmu dobowego z rozdzielczością kwadransową.
• Autonomia ok. 3 dni: utrzymanie ustawionego programu po zaniku napięcia sieciowego – brak konieczności ponownego programowania po krótkiej przerwie w zasilaniu.
• Szerokość 17,5 mm (1 moduł): oszczędność miejsca w szafie sterowniczej i możliwość zabudowy w ciasnych rozdzielnicach.
• Plombowana przezroczysta pokrywa: uniemożliwia nieautoryzowaną zmianę ustawień, jednocześnie umożliwia kontrolę stanu tarczy bez otwierania.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących aparatury modułowej oraz posiada certyfikat CE. Przeznaczony do montażu w rozdzielnicach zgodnych ze standardem DIN.

Zastosowanie

Zegar sterowniczy TSQD1NO znajduje zastosowanie wszędzie tam, gdzie wymagana jest automatyczna, cykliczna praca urządzeń elektrycznych w cyklu dobowym. Idealnie sprawdza się w instalacjach budynków mieszkalnych, biurowych i lekkiego przemysłu.

• Automatyczne załączanie i wyłączanie oświetlenia wewnętrznego i zewnętrznego według harmonogramu.
• Sterowanie ogrzewaniem elektrycznym, pompami cyrkulacyjnymi lub wentylacją.
• Podawanie impulsów czasowych dla styczników, przekaźników lub wejść sterujących w systemach PLC.
• Zarządzanie pracą urządzeń reklamowych, neonów lub sygnalizacji świetlnej.

Wskazówki Montażowe

Montaż i podłączenie zegara może wykonywać wyłącznie osoba z uprawnieniami SEP (do 1 kV). Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Dobierz przekrój przewodów do obciążalności prądowej 16 A. Moment dokręcania zacisków oraz zalecany przekrój przewodów należy sprawdzić w dokumentacji producenta.

FAQ

• Czy zegar ma podświetlenie tarczy? Producent nie przewidział podświetlenia. Tarcza jest czytelna w świetle dziennym, a przezroczysta pokrywa umożliwia odczyt bez otwierania.
• Jaki jest stopień ochrony (IP) tego urządzenia? Producent nie podaje konkretnego IP. Standardowo dla aparatury modułowej montowanej wewnątrz rozdzielnicy przyjmuje się ochronę IP20. Zegar nie jest przystosowany do pracy w wilgotnych ani zapylonych pomieszczeniach bez dodatkowej obudowy.
• Czy można ustawić ciągłe załączanie/wyłączanie? Tak, produkt umożliwia ciągłe włączenie (tryb ręczny) lub ciągłe wyłączenie na stałe, co pozwala pominąć program czasowy np. na czas urlopu.
