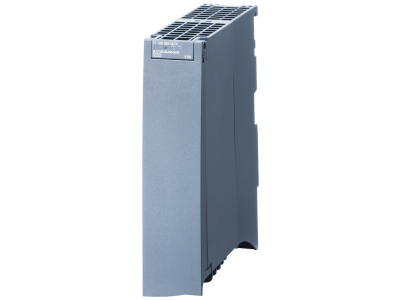

Zasilacz systemowy dla magistrali backplane 24VDC, 25W, SIMATIC S7-1500 | 6ES7505-0KA00-0AB0 Siemens

Alternatywny kod produktu: 6ES75050KA000AB0

Opis i Kluczowe Cechy

Zasilacz systemowy Siemens SIMATIC S7-1500 o symbolu 6ES7505-0KA00-0AB0 dostarcza stabilne napięcie 24 VDC i moc 25 W, przeznaczony do zasilania magistrali backplane w systemach sterowania S7-1500. Dzięki dedykowanej konstrukcji gwarantuje niezawodne zasilanie dla modułów CPU oraz modułów rozszerzeń, co przekłada się na ciągłość procesów technologicznych i eliminację zakłóceń w transmisji danych.

• Napięcie wyjściowe 24 VDC: Zapewnia bezpieczne i stabilne zasilanie dla komponentów magistrali backplane, chroniąc je przed przepięciami i spadkami napięcia.
• Moc znamionowa 25 W: Wystarczająca do zasilania typowej konfiguracji modułów S7-1500, umożliwiająca rozbudowę systemu bez ryzyka przeciążenia.
• Dedykowany do magistrali backplane S7-1500: Gwarantuje pełną kompatybilność mechaniczną i elektryczną z modułami sterownika, eliminując problemy z podłączeniem.
• Montaż na szynie DIN (TH35): Ułatwia szybką instalację w szafie sterowniczej zgodnie ze standardami aparatury modułowej.
• Konstrukcja Siemens Industrial: Wykonany w najwyższej jakości, zgodny z rygorystycznymi wymaganiami środowiska przemysłowego, odporny na wibracje i długotrwałą pracę.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej (EMC) obowiązujących dla urządzeń automatyki przemysłowej. Posiada certyfikat CE, co potwierdza zgodność z dyrektywami Unii Europejskiej. Zastosowane rozwiązania konstrukcyjne odpowiadają standardom DIN dla aparatury modułowej.

Zastosowanie

Zasilacz systemowy 6ES7505-0KA00-0AB0 jest niezbędnym elementem w centralnych jednostkach sterujących SIMATIC S7-1500 oraz w rozbudowanych systemach automatyki. Jego główne zastosowania to:

• Zasilanie magistrali backplane w sterownikach S7-1500 (CPU oraz moduły rozszerzeń I/O).
• Stabilizacja napięcia w szafach sterowniczych w liniach produkcyjnych, maszynach pakujących i transporcie materiałów.
• Zasilanie systemów wizyjnych, regulatorów PID i bramek sieciowych w środowisku TIA Portal.
• Redundancyjne zasilanie krytycznych procesów technologicznych (w połączeniu z modułami UPS).

Wskazówki Montażowe

Montaż i podłączenie zasilacza może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia wejściowego. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 w rozdzielnicy lub szafie sterowniczej. Moment dokręcania śrub przyłączeniowych należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów wyjściowych dobrać do prądu obciążenia (moc 25 W przy 24 VDC daje ok. 1,04 A – zalecany przekrój min. 0,5 mm²). Należy zapewnić odpowiednią wentylację wokół urządzenia, aby nie przekroczyć temperatury pracy.

FAQ

• Jakie napięcie wyjściowe i moc zapewnia zasilacz? Zasilacz dostarcza stabilne napięcie 24 VDC o mocy znamionowej 25 W.
• Czy zasilacz można zamontować na standardowej szynie DIN? Tak, urządzenie jest przeznaczone do montażu na szynie TH35, typowej dla aparatury modułowej.
• Do jakich modułów S7-1500 jest dedykowany ten zasilacz? Zasilacz służy do zasilania magistrali backplane, współpracuje bezpośrednio z CPU oraz wszystkimi modułami rozszerzeń (I/O, komunikacyjnymi, funkcyjnymi) systemu SIMATIC S7-1500.
