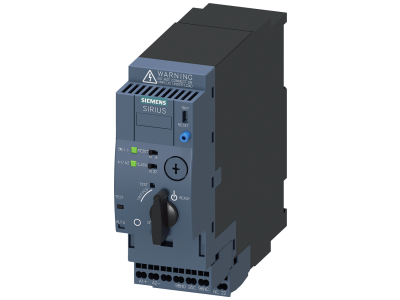

Zasilacz rozruchowy kompaktowy SIRIUS DOL 690V 24VAC/DC 50...60Hz 3...12A IP20 | 3RA6120-2DB33 Siemens

Alternatywny kod produktu: 3RA61202DB33

Opis i Kluczowe Cechy

Zasilacz rozruchowy kompaktowy Siemens SIRIUS DOL (symbol 3RA6120-2DB33) to urządzenie przeznaczone do bezpośredniego rozruchu silników elektrycznych. Dzięki regulowanemu zakresowi prądu 3–12 A można precyzyjnie dopasować zabezpieczenie do obciążenia, co zapobiega przeciążeniom i wydłuża żywotność napędu. Napięcie sterowania 24 V AC/DC umożliwia integrację z nowoczesnymi układami automatyki, a kompaktowa obudowa o stopniu ochrony IP20 ułatwia montaż w rozdzielnicach i szafach sterowniczych.

• Zakres nastaw prądu 3…12 A: Elastyczne dopasowanie do różnych silników – zabezpieczenie termiczne chroni przed przeciążeniem bez zbędnych wyłączeń.
• Napięcie sterowania 24 V AC/DC: Możliwość sterowania bezpośrednio z PLC lub przekaźników – niskie napięcie zwiększa bezpieczeństwo obsługi.
• Napięcie pracy do 690 V: Odpowiedni do zasilania silników w sieciach przemysłowych o podwyższonym napięciu.
• Częstotliwość 50…60 Hz: Uniwersalność zastosowania zarówno w sieci 50 Hz, jak i 60 Hz.
• Stopień ochrony IP20: Bezpieczna eksploatacja w suchych pomieszczeniach rozdzielnic – ochrona przed dotykiem przypadkowym.

Zgodność z Normami

Urządzenie zostało zaprojektowane i wyprodukowane zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikację CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej dla aparatury instalowanej w rozdzielnicach.

Zastosowanie

Kompaktowy zasilacz rozruchowy DOL znajduje zastosowanie wszędzie tam, gdzie wymagany jest bezpośredni rozruch silników z zabezpieczeniem przeciążeniowym. Sprawdza się w sterowaniu maszynami, urządzeniami wentylacyjnymi, pompami i przenośnikami.

• Bezpośredni rozruch silników indukcyjnych w przemyśle i instalacjach budynkowych.
• Sterowanie stycznikami i przekaźnikami w szafach sterowniczych – napięcie 24 V AC/DC kompatybilne z systemami PLC.
• Sygnalizacja stanów pracy (np. załączanie/wyłączanie) w układach automatyki budynkowej.
• Zabezpieczenie przeciążeniowe silników o prądzie znamionowym w zakresie 3–12 A.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Aparaturę mocuj na szynie TH35 (DIN) w pozycji pionowej. Moment dokręcania zacisków oraz przekrój przewodów dobierz zgodnie z dokumentacją producenta – niedostateczne dokręcenie grozi przegrzaniem styków. Przewody prowadź w sposób niepowodujący naprężeń mechanicznych.

FAQ

• Czy urządzenie posiada podświetlenie lub wskaźnik LED? Produkt nie ma wbudowanego podświetlenia. Stan pracy można sygnalizować zewnętrzną lampką sterowaną dodatkowym stykami (zależnie od konfiguracji).
• Jaki stopień ochrony ma ten zasilacz rozruchowy? Deklarowany stopień ochrony to IP20, co oznacza ochronę przed dotykiem palcem, ale nie przed wilgocią i pyłem. Przeznaczony do montażu wewnątrz obudów rozdzielnic.
• Jaki tryb pracy styków – zwierny czy rozwierny? W standardowej konfiguracji stycznik wykonuje styki zwierne (NO) do załączania obwodu głównego. Dokładny układ styków pomocniczych zależy od wariantu zamawianego produktu.
