Zasilacz rozruchowy kompaktowy SIRIUS DOL 690V 24VAC/DC 50...60Hz 3...12A IP20 | 3RA6120-1DB33 Siemens

Alternatywny kod produktu: 3RA61201DB33

Opis i Kluczowe Cechy

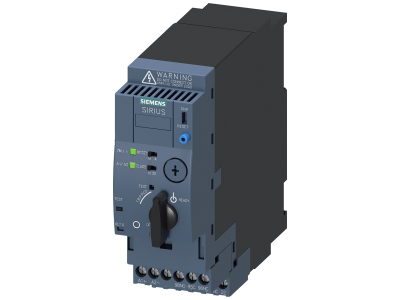

Rozrusznik silnikowy kompaktowy Siemens SIRIUS DOL o symbolu 3RA6120-1DB33 to urządzenie do bezpośredniego rozruchu silników. Przeznaczony do pracy w obwodach o napięciu do 690 V, z zakresem prądu 3–12 A i napięciem sterowania 24 V AC/DC (50–60 Hz). Kompaktowa obudowa o stopniu ochrony IP20 ułatwia montaż w rozdzielnicach.

• Prąd znamionowy 3–12 A: elastyczne dopasowanie do silników o różnej mocy – od małych wentylatorów po pompy.
• Napięcie obwodu głównego do 690 V: bezpieczna praca w przemysłowych sieciach trójfazowych bez ryzyka przebicia.
• Napięcie sterowania 24 V AC/DC: kompatybilność z układami automatyki PLC i sterownikami, łatwe wpięcie w system.
• Stopień ochrony IP20: odporność na pył i dotyk palcem, odpowiedni do zabudowy w szafach sterowniczych.
• Kompaktowa konstrukcja SIRIUS: oszczędność miejsca na szynie TH35, uproszczone okablowanie.

Zgodność z Normami

Rozrusznik spełnia wymagania norm europejskich (m.in. dyrektywy LVD i EMC) oraz posiada oznaczenie CE. Zgodność z ogólnymi standardami bezpieczeństwa dla aparatury łączeniowej. (Brak szczegółowych numerów norm w dostarczonych danych).

Zastosowanie

Rozrusznik DOL przeznaczony jest do bezpośredniego załączania i wyłączania trójfazowych silników indukcyjnych w warunkach normalnych – bez konieczności łagodnego startu.

• Sterowanie pomp wodnych i tłokowych w instalacjach wodociągowych i kanalizacyjnych.
• Załączanie wentylatorów, klimatyzatorów i wyciągów w budynkach przemysłowych.
• Obsługa przenośników taśmowych, podajników i urządzeń transportu bliskiego.
• Jako element automatyki w liniach produkcyjnych sterowanych przez PLC lub styczniki.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego obwodu. Moment dokręcania śrub – zgodnie z dokumentacją producenta. Zapewnij odpowiednią wentylację, aby nie przekroczyć temperatury pracy.

FAQ

• Czy rozrusznik wymaga zewnętrznego zasilania pomocniczego? Tak, obwód sterowania wymaga napięcia 24 V AC/DC podanego na zaciski A1/A2.
• Jaki jest stopień ochrony tego modelu? IP20 – chroni przed ciałami stałymi o średnicy powyżej 12,5 mm, brak ochrony przed wilgocią; przeznaczony do zabudowy w obudowie.
• Jakie silniki można uruchamiać tym rozrusznikiem? Silniki asynchroniczne o prądzie znamionowym w zakresie 3–12 A przy napięciu do 690 V, pracujące w trybie bezpośredniego startu (DOL).
