Zasilacz LED mocy PLD-01-750 wej. 5-40V DC montaż w puszce Fi61 750W | PLD-01-750 F&F

Opis i Kluczowe Cechy

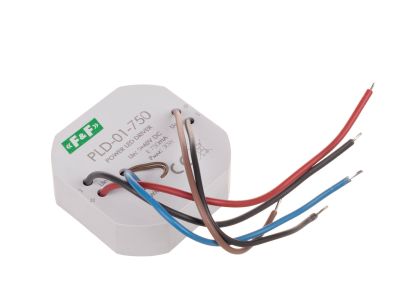

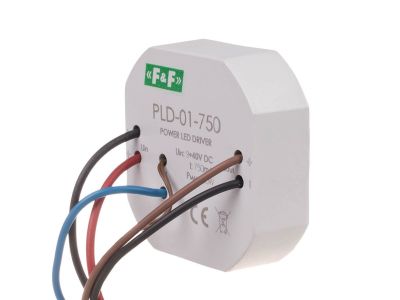

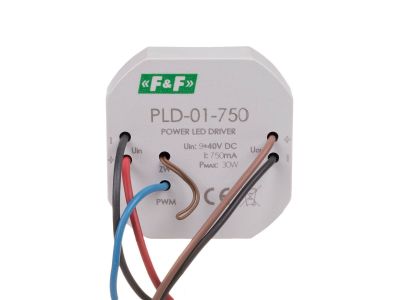

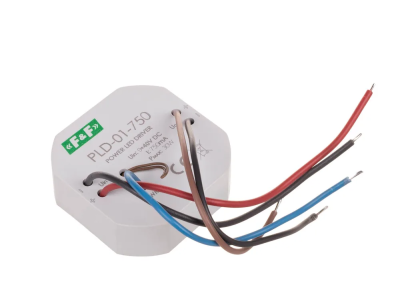

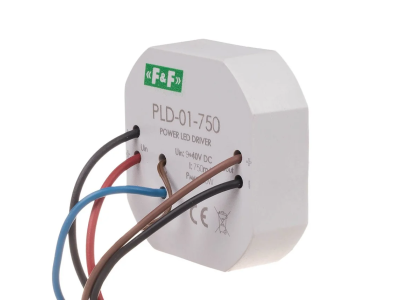

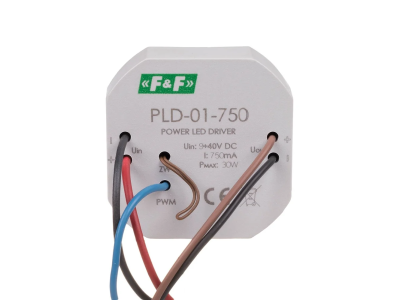

Zasilacz stałoprądowy LED PLD-01-750 o prądzie wyjściowym 750 mA i obciążalności 30 W, przeznaczony do montażu w puszce podtynkowej o średnicy 60 mm. Napięcie wejściowe 9–40 V DC zapewnia kompatybilność z niskonapięciowymi instalacjami zasilającymi. Dzięki funkcji zwory ZW umożliwia wybór trybu pracy ON/OFF lub współpracę ze ściemniaczem LED SCO-803.

• Prąd wyjściowy 750 mA: Stałoprądowe zasilanie diod LED dużej mocy, zapewniające stabilną pracę bez ryzyka przeciążenia diod.
• Napięcie wejściowe 9–40 V DC: Szeroki zakres napięcia zasilania umożliwia podłączenie do różnych źródeł prądu stałego, m.in. akumulatorów czy przetwornic.
• Obciążenie 30 W: Moc wystarczająca do zasilania nawet kilku metrów taśmy LED lub punktowych opraw COB.
• Zwora ZW (przewód brązowy): Umożliwia wybór trybu pracy – zamknięta (tryb ON/OFF bez regulacji) lub otwarta (możliwość ściemniania z użyciem ściemniacza SCO-803).
• Stopień ochrony IP20: Chroni przed dostępem ciał stałych o średnicy powyżej 12 mm; odpowiedni do montażu w suchych pomieszczeniach wewnątrz puszek instalacyjnych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej w zakresie niskiego napięcia i kompatybilności elektromagnetycznej.

Zastosowanie

Zasilacz PLD-01-750 dedykowany jest do zasilania stałoprądowych diod LED dużej mocy w instalacjach niskonapięciowych. Sprawdza się zarówno w systemach bez możliwości regulacji, jak i w rozwiązaniach umożliwiających płynną zmianę natężenia światła.

• Zasilanie taśm LED COB, SMD oraz modułów LED o napięciu roboczym w zakresie 9–40 V DC i prądzie 750 mA.
• Sterowanie oświetleniem punktowym (reflektory LED, spotlighty) w trybie ON/OFF lub z regulacją intensywności świecenia.
• Zastosowanie w automatyce budynkowej przy współpracy ze ściemniaczem LED SCO-803 do tworzenia strefowej regulacji światła.
• Montaż w puszkach podtynkowych – idealne rozwiązanie w miejscach, gdzie liczy się dyskrecja i oszczędność miejsca.

Wskazówki Montażowe

Montaż i podłączenie zasilacza może być wykonywane wyłącznie przez osobę z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu w puszce podtynkowej o średnicy 60 mm. Przewody przyłączeniowe (5×LY 0,75 mm², długość 10 cm) należy podłączyć zgodnie z dokumentacją producenta. Zwora ZW (przewód brązowy) określa tryb pracy – przed podaniem napięcia upewnij się, czy jest zamknięta (ON/OFF) czy otwarta (ściemnianie). Przekrój przewodów zasilających dobierz do prądu i długości instalacji. Nie przekraczaj dopuszczalnego obciążenia 30 W.

FAQ

• Czy PLD-01-750 umożliwia regulację intensywności świecenia? Tak, po otwarciu zwory ZW (przewód brązowy) zasilacz współpracuje ze ściemniaczem LED SCO-803, umożliwiając płynną regulację natężenia światła. Przy zamkniętej zworze pracuje w trybie ON/OFF bez możliwości ściemniania.
• Jaki stopień ochrony posiada zasilacz i czy nadaje się do łazienki? Stopień ochrony IP20 chroni przed ciałami stałymi średnicy >12 mm, ale nie przed wilgocią. Zasilacz można montować w suchych pomieszczeniach wewnątrz puszek instalacyjnych. W strefach wilgotnych wymagana jest dodatkowa obudowa o wyższym stopniu szczelności.
• Jak podłączyć przewody do zasilacza? Należy odłączyć napięcie, a następnie zgodnie z oznaczeniami podłączyć przewody 5×LY 0,75 mm². Przewód brązowy odpowiada za zworę ZW – zwierając go (zamknięcie) uzyskujemy tryb ON/OFF, rozwierając (otwarcie) – tryb ściemniania. Montaż powinien wykonać wykwalifikowany elektryk.
