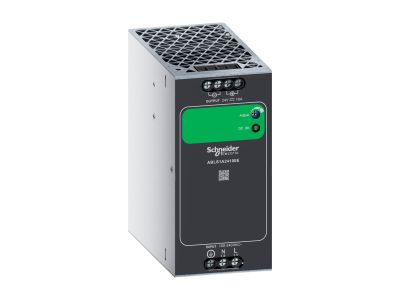

Zasilacz jednofazowy, wejście 100-240V AC, wyjście 24V DC, 240W, szyna DIN, IP20, ABLSE | ABLS1A24100E Schneider Electric

Opis i Kluczowe Cechy

Zasilacz jednofazowy o mocy 240W i napięciu wyjściowym 24V DC przeznaczony do montażu na szynie DIN to kluczowy element w systemach automatyki przemysłowej. Obsługuje szeroki zakres napięcia wejściowego 100-240V AC, co zapewnia elastyczność w instalacjach na całym świecie. Zabezpieczenie przeciążeniowe regulowane w zakresie 110-130% chroni podłączone urządzenia przed uszkodzeniem. Cztery zaciski wyjściowe ułatwiają okablowanie, a potencjometr pozwala na precyzyjną regulację napięcia.

• Moc znamionowa 240W i prąd 10A: Zapewnia stabilne zasilanie średnich obciążeń takich jak sterowniki PLC, czujniki, HMI, moduły I/O i enkodery.
• Zakres napięcia wejściowego 100-240V AC: Dostosowany do globalnych standardów zasilania, odporny na wahania napięcia w zakresie 90-264V AC.
• Zabezpieczenie przeciążeniowe 110-130%: Automatyczne odcięcie zasilania w przypadku przeciążenia, chroniąc zarówno zasilacz, jak i podłączone urządzenia.
• Montaż na szynie DIN o wymiarach 60x125x113 mm: Umożliwia szybki i uporządkowany montaż w szafach sterowniczych i rozdzielnicach.
• Regulacja napięcia wyjściowego potencjometrem: Kompensuje spadki napięcia w instalacjach z długimi przewodami, zapewniając stabilne 24V DC.

Zgodność z Normami

Zasilacz spełnia surowe wymagania norm bezpieczeństwa IEC/EN 62368-1 oraz UL 508, potwierdzone certyfikacją cULus Listed. Dodatkowo jest zgodny z dyrektywami RoHS i REACH dotyczącymi substancji niebezpiecznych. Stopień ochrony IP20 zapewnia bezpieczeństwo w suchych środowiskach wewnętrznych.

Zastosowanie

Zasilacz jednofazowy 24V DC znajduje szerokie zastosowanie w systemach automatyki przemysłowej, sterowania i kontroli. Jego kompaktowa budowa i łatwość montażu sprawiają, że jest niezastąpiony w nowoczesnych instalacjach.

• Zasilanie sterowników PLC w maszynach przemysłowych i liniach produkcyjnych.
• Stabilne napięcie 24V DC dla czujników, enkoederów i modułów I/O w systemach monitoringu i kontroli.
• Zasilanie paneli HMI i interfejsów operatorskich w szafach sterowniczych.
• Zasilanie małych urządzeń automatyki budynkowej i systemów HVAC.

Wskazówki Montażowe

Montaż zasilacza powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w obwodzie. Zasilacz mocować na szynie DIN w pozycji pionowej, zapewniając odpowiednią wentylację (minimalna odległość 50 mm od innych urządzeń). Podłączenie przewodów wykonać zgodnie z oznaczeniami: N (neutralny), L (faza), PE (ochronny) oraz zaciski wyjściowe 24V. Dokręcić wszystkie połączenia z zalecanym momentem. Po podłączeniu sprawdzić napięcie wyjściowe i ustawić je potencjometrem w razie potrzeby. Regularnie kontrolować temperaturę pracy i stan połączeń.

FAQ

• Jakie jest napięcie wyjściowe zasilacza? Napięcie wyjściowe wynosi 24V DC, regulowane potencjometrem w zakresie typowym dla zasilaczy przemysłowych.
• Czy zasilacz posiada zabezpieczenie zwarciowe? Tak, zabezpieczenie przeciążeniowe działa zarówno w przypadku zwarcia, jak i przeciążenia – od 110 do 130% prądu znamionowego.
• Jaki jest zakres regulacji napięcia wyjściowego? Potencjometr pozwala na kompensację spadków napięcia w instalacjach z długimi przewodami, utrzymując stabilne 24V DC na wyjściu.
