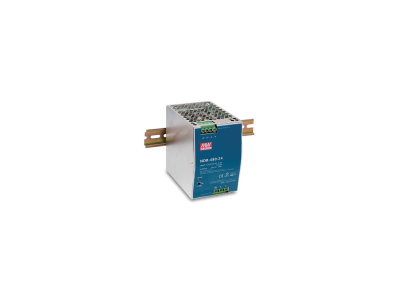

Zasilacz: impulsowy, slim, 480W, 24VDC, 24÷28VDC, 20A, 90÷264VAC | NDR-480-24 Meanwell

Opis i Kluczowe Cechy

Zasilacz impulsowy Meanwell NDR-480-24 to zaawansowane rozwiązanie zasilające z serii slim, zaprojektowane z myślą o optymalizacji miejsca w szafach sterowniczych. Urządzenie charakteryzuje się mocą znamionową wynoszącą 480W, co pozwala na stabilne zasilanie rozbudowanych systemów automatyki przemysłowej. Dzięki napięciu wyjściowemu 24VDC, które może być precyzyjnie regulowane za pomocą wbudowanego potencjometru w zakresie od 24V do 28VDC, inżynierowie mogą skompensować spadki napięcia na długich liniach zasilających.

• Wysoka wydajność prądowa: Prąd wyjściowy na poziomie 20A umożliwia obsługę odbiorników o dużym zapotrzebowaniu na energię.
• Uniwersalne napięcie wejściowe: Szeroki zakres napięcia zasilania od 90 do 264VAC sprawia, że zasilacz jest odporny na wahania sieci i może pracować w różnych standardach energetycznych.
• Konstrukcja Slim: Szerokość obudowy wynosząca zaledwie 85,5 mm pozwala na znaczną oszczędność miejsca na szynie montażowej TS-35/7.5 lub 15.
• Chłodzenie pasywne: Dzięki wysokiej sprawności, urządzenie wykorzystuje swobodny obieg powietrza do odprowadzania ciepła, co eliminuje konieczność stosowania awaryjnych wentylatorów.

Zgodność z Normami

Zasilacz NDR-480-24 został zaprojektowany zgodnie z rygorystycznymi normami bezpieczeństwa i kompatybilności elektromagnetycznej, co jest kluczowe w środowisku przemysłowym. Urządzenie spełnia wymagania normy EN61000-3-2 dotyczącą emisji harmonicznych prądu, co minimalizuje zakłócenia wprowadzane do sieci zasilającej. Ponadto, produkt posiada certyfikację UL508, co potwierdza jego przydatność do pracy w przemysłowych urządzeniach sterujących. Stopień ochrony i izolacji zapewnia bezpieczeństwo użytkowania oraz ochronę przed zwarciem, przeciążeniem, przepięciem oraz przegrzaniem.

Zastosowanie

Model NDR-480-24 znajduje szerokie zastosowanie w profesjonalnych systemach elektro-technicznych. Jest idealnym wyborem do zasilania sterowników PLC, paneli HMI, czujników oraz elementów wykonawczych w liniach produkcyjnych. Dzięki stabilności parametrów wyjściowych, doskonale sprawdza się w systemach monitoringu wizyjnego, systemach kontroli dostępu oraz w nowoczesnym oświetleniu LED o charakterze przemysłowym. Jego wytrzymała metalowa obudowa pozwala na pracę w trudnych warunkach środowiskowych, gdzie niezawodność jest priorytetem.

Wskazówki Montażowe

Montaż zasilacza powinien odbywać się na standardowej szynie DIN (TS-35). Aby zapewnić optymalne chłodzenie konwekcyjne, należy zachować odstęp minimum 5 mm po bokach oraz 40 mm nad i pod urządzeniem. Przewody zasilające oraz wyjściowe powinny być zakończone tulejkami izolowanymi, a śruby zaciskowe dokręcone z odpowiednim momentem, aby uniknąć przegrzewania się styków. Przed uruchomieniem należy upewnić się, że napięcie wejściowe mieści się w dopuszczalnym zakresie 90-264VAC, a polaryzacja wyjściowa 24VDC jest zgodna z wymaganiami odbiornika.

FAQ

• Czy napięcie wyjściowe można regulować? Tak, zasilacz posiada potencjometr pozwalający na regulację napięcia w zakresie 24-28VDC.
• Czy zasilacz posiada wbudowany wentylator? Nie, model NDR-480-24 chłodzony jest pasywnie poprzez swobodny obieg powietrza, co zwiększa jego żywotność.
• Jakie zabezpieczenia posiada ten model? Urządzenie wyposażone jest w kompleksowy system ochrony przed zwarciem, przeciążeniem (tryb stałoprądowy), przepięciem oraz zabezpieczenie termiczne.
