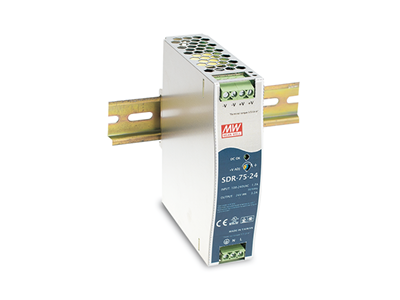

Zasilacz impulsowy SDR-75-24 76,8W, 24VDC, 24÷28VDC, 3,2A, 88÷264VAC | SDR-75-24 Meanwell

Opis i Kluczowe Cechy

Zasilacz impulsowy SDR-75-24 marki Meanwell to zaawansowane rozwiązanie zasilające zaprojektowane z myślą o wymagających systemach automatyki przemysłowej. Urządzenie charakteryzuje się mocą znamionową wynoszącą 76,8 W oraz napięciem wyjściowym 24 V DC, które może być precyzyjnie regulowane w zakresie od 24 do 28 V DC za pomocą wbudowanego potencjometru. Dzięki szerokiemu zakresowi napięcia wejściowego od 88 do 264 V AC, zasilacz jest odporny na wahania parametrów sieci zasilającej, co gwarantuje ciągłość pracy podłączonych odbiorników.

• Wysoka sprawność: Osiągając poziom 89%, urządzenie minimalizuje straty energii w postaci ciepła, co przekłada się na dłuższą żywotność komponentów.
• Kompaktowa obudowa: Szerokość wynosząca zaledwie 32 mm pozwala na znaczną oszczędność miejsca w szafie sterowniczej.
• Zdolność przeciążeniowa: Możliwość chwilowego dostarczenia do 150% mocy znamionowej ułatwia rozruch urządzeń o wysokim prądzie startowym.
• Chłodzenie: Swobodny obieg powietrza (konwekcja) eliminuje konieczność stosowania awaryjnych wentylatorów mechanicznych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany pod kątem rygorystycznych standardów przemysłowych. Spełnia normy bezpieczeństwa UL508 oraz TUV EN60950-1, co potwierdza jego przydatność do pracy w profesjonalnych instalacjach. Zasilacz jest również zgodny z dyrektywami dotyczącymi kompatybilności elektromagnetycznej (EMC) EN55022 oraz EN61000-3-2, co redukuje ryzyko zakłóceń w pracy czułej aparatury pomiarowej i sterowników PLC.

Zastosowanie

Model SDR-75-24 znajduje szerokie zastosowanie w sektorze B2B, szczególnie tam, gdzie wymagana jest wysoka niezawodność i stabilność napięcia. Jest idealnym wyborem do zasilania sterowników logicznych PLC, paneli HMI, czujników przemysłowych oraz elementów wykonawczych takich jak elektrozawory czy przekaźniki. Dzięki odporności na trudne warunki środowiskowe, z powodzeniem pracuje w systemach sterowania procesami produkcyjnymi, infrastrukturze budynkowej oraz systemach monitoringu wizyjnego.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie montażowej DIN TS-35/7.5 lub 15. Aby zapewnić optymalne chłodzenie konwekcyjne, należy zachować odstęp minimum 5 mm po bokach oraz 40 mm nad i pod zasilaczem. Przewody zasilające i wyjściowe powinny być zakończone tulejkami zaciskowymi, a śruby zacisków dokręcone z odpowiednim momentem, aby uniknąć przegrzewania się styków. Przed uruchomieniem należy zweryfikować poprawność polaryzacji napięcia wyjściowego oraz upewnić się, że całkowity pobór prądu nie przekracza znamionowego natężenia 3,2 A w pracy ciągłej.

FAQ

• Czy zasilacz posiada sygnalizację stanu pracy? Tak, urządzenie wyposażone jest w diodę LED sygnalizującą obecność napięcia DC na wyjściu oraz styk przekaźnikowy DC OK.
• Czy można regulować napięcie wyjściowe? Tak, zakres regulacji wynosi od 24 do 28 V DC, co pozwala na kompensację spadków napięcia na długich przewodach zasilających.
• Jakie zabezpieczenia posiada ten model? SDR-75-24 posiada zintegrowane zabezpieczenia przeciwzwarciowe, przeciążeniowe, nadnapięciowe oraz termiczne, co chroni zarówno zasilacz, jak i podłączone do niego urządzenia.
