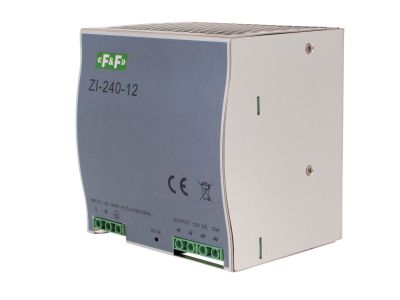

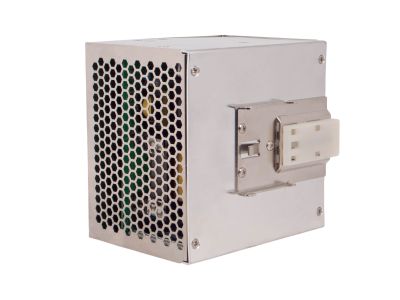

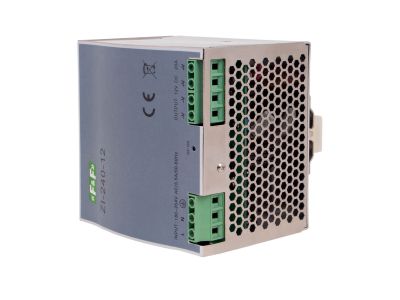

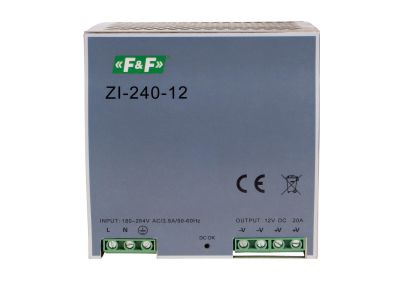

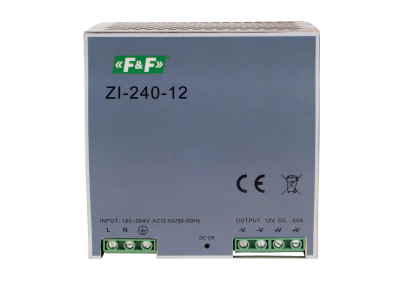

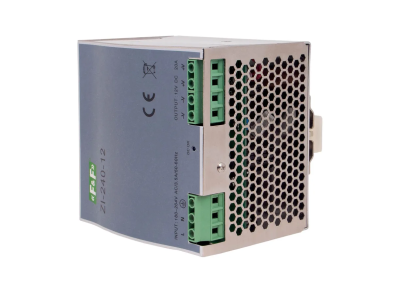

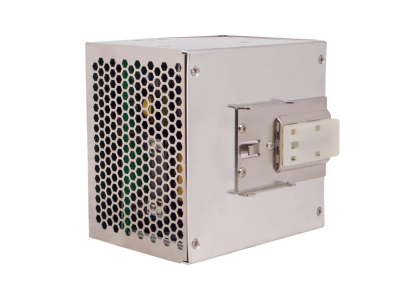

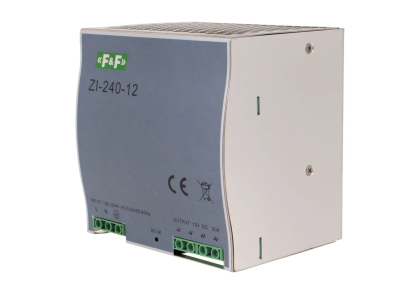

Zasilacz impulsowy przemysłowy nap. wej. 90-264V AC/120-370V DC, P=240W nap. Wyj. 12V DC | ZI-240-12V F&F

Opis i Kluczowe Cechy

Zasilacz impulsowy ZI-240-12V to przemysłowe źródło napięcia stałego 12V DC o mocy 240W i maksymalnym prądzie wyjściowym 20A. Dzięki szerokiemu zakresowi napięć wejściowych (90-264V AC / 120-370V DC) urządzenie sprawdza się w instalacjach o niestabilnym zasilaniu. Kompaktowa obudowa o wymiarach 130x127x115 mm przeznaczona jest do montażu na szynie DIN TH35, co ułatwia integrację w rozdzielnicach i szafach sterowniczych.

• Szeroki zakres napięcia wejściowego 90-264V AC / 120-370V DC: uniwersalność zastosowań – zasilacz pracuje zarówno w sieciach jednofazowych, jak i w systemach z zasilaniem buforowym DC, bez ryzyka uszkodzenia przy wahaniach sieci.
• Moc wyjściowa 240W i prąd obciążenia 20A: wydajność pozwalająca zasilać kilka odbiorników jednocześnie, np. sterowniki PLC, czujniki, przekaźniki czy urządzenia sieciowe.
• Zabezpieczenie przeciążeniowe 150% (3 min): krótkotrwałe przeciążenie nie powoduje wyłączenia – system ma czas na zadziałanie zabezpieczeń nadrzędnych, co zwiększa niezawodność instalacji.
• Wysoka izolacja galwaniczna – napięcie przebicia WE-WY 3kV: bezpieczna separacja obwodów zasilania i odbiorników, minimalizująca ryzyko przepięć i zakłóceń.
• Montaż na szynie DIN 35mm i zaciski śrubowe 4mm²: szybki i pewny montaż w standardowej rozdzielnicy, a duże zaciski ułatwiają podłączenie przewodów o większym przekroju.

Zgodność z Normami

Zasilacz ZI-240-12V spełnia wymagania europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej, co potwierdza oznaczenie CE. Konstrukcja zgodna z zasadami standardu DIN umożliwia bezproblemową instalację w rozdzielnicach modułowych. Stopień ochrony IP20 zapewnia bezpieczeństwo w suchych pomieszczeniach rozdzielczych i szafach sterowniczych.

Zastosowanie

Dzięki stabilnemu napięciu wyjściowemu 12V DC i dużej mocy zasilacz ZI-240-12V znajduje zastosowanie w wielu gałęziach automatyki i elektroniki przemysłowej. Sprawdzi się wszędzie tam, gdzie wymagane jest niezawodne źródło napięcia stałego o wysokiej wydajności.

• Zasilanie sterowników PLC, modułów wejść/wyjść oraz przekaźników w szafach sterowniczych.
• Zasilanie urządzeń sieciowych (switchy, routerów, konwerterów) w instalacjach IT i telekomunikacyjnych.
• Zasilanie systemów alarmowych, kontroli dostępu i monitoringu w automatyce budynkowej.
• Zasilanie czujników, aktuatorów i elementów wykonawczych w liniach produkcyjnych.

Wskazówki Montażowe

Montaż i podłączenie zasilacza może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuj na szynie TH35 (DIN) w pozycji pionowej, zachowując odstępy wentylacyjne zgodne z dokumentacją. Przekrój przewodów dobierz do prądu obciążenia (zalecane min. 2,5 mm² dla 20A). Zaciski śrubowe dokręcaj momentem 0,5 Nm – zbyt słabe dokręcenie grozi przegrzaniem, zbyt mocne uszkodzeniem zacisku. Przewody zasilające podłącz zgodnie z oznaczeniami L, N, PE.

FAQ

• Czy zasilacz posiada zabezpieczenie przed zwarciem? Zasilacz ZI-240-12V wyposażony jest w zabezpieczenie przeciążeniowe (150% przez 3 minuty) oraz automatyczne odcięcie wyjścia w przypadku zwarcia – po ustąpieniu zwarcia powraca do normalnej pracy.
• Jaki jest stopień ochrony i czy mogę go montować na zewnątrz? Stopień ochrony IP20 oznacza, że urządzenie jest chronione przed ciałami stałymi >12 mm, ale nie przed wilgocią. Przeznaczony jest do montażu w suchych pomieszczeniach rozdzielczych lub w szafach wewnątrz budynków.
• Jaka jest temperatura pracy i czy wymaga dodatkowego chłodzenia? Zakres temperatury pracy wynosi -10÷70°C. W typowych warunkach pracy nie wymaga wentylatora, jednak w górnym zakresie temperatur i przy pełnym obciążeniu zaleca się zachowanie swobodnego przepływu powietrza wokół obudowy.
