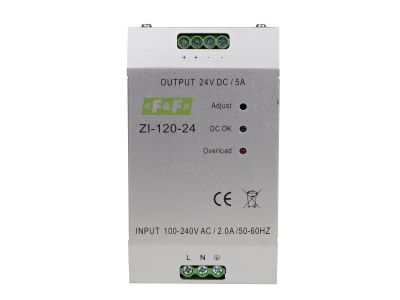

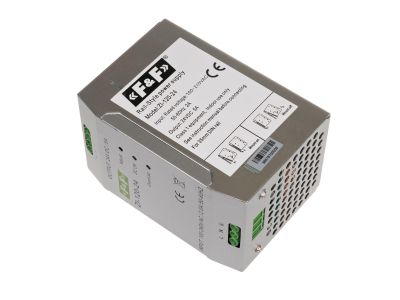

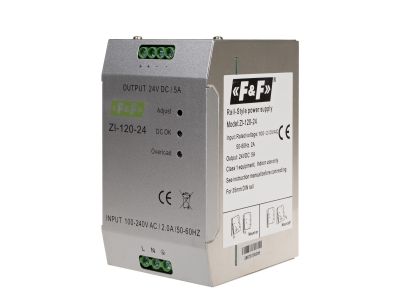

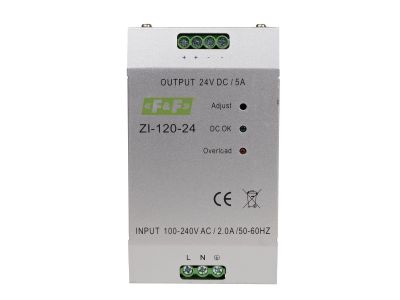

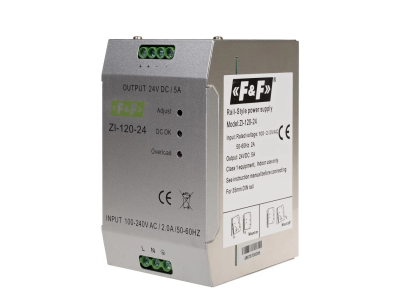

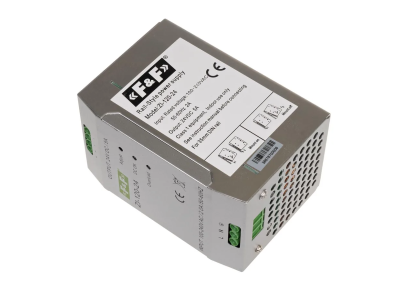

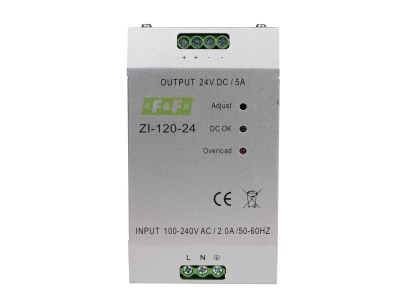

Zasilacz impulsowy przemysłowy nap. wej. 90-264V AC/120-370V DC, P=120W nap. Wyj. 24V DC | ZI-120-24V F&F

Alternatywny kod produktu: ZI-120-24

Opis i Kluczowe Cechy

Zasilacz impulsowy przemysłowy ZI-120-24V to stabilne źródło napięcia stałego 24 V DC o mocy 120 W i prądzie wyjściowym 5 A. Urządzenie zasilane jest napięciem przemiennym 90–264 V AC lub stałym 120–370 V DC, co pozwala na pracę w różnych instalacjach elektrycznych. Dzięki sprawności na poziomie 87% oraz szerokiemu zakresowi temperatur pracy od –10 do 70°C sprawdza się w wymagających środowiskach przemysłowych. Kompaktowa obudowa o wymiarach 130 × 75 × 90 mm montowana jest na szynie 35 mm, co ułatwia integrację z rozdzielnicą.

• Napięcie wyjściowe 24 V DC, prąd 5 A: Zasilanie urządzeń automatyki, sterowników PLC, czujników oraz systemów teleinformatycznych przy pełnym obciążeniu.
• Regulacja napięcia wyjściowego 22–28 V DC: Umożliwia dostosowanie poziomu napięcia do specyficznych wymagań odbiorników za pomocą pokrętła Adjust.
• Zabezpieczenia zwarciowe, przeciążeniowe, przepięciowe i temperaturowe: Chronią zarówno zasilacz, jak i podłączone urządzenia przed uszkodzeniami spowodowanymi awarią sieci lub przeciążeniem.
• Wysoka sprawność 87% i MTBF 188 000 h w 25°C: Niskie straty cieplne i długa żywotność przekładają się na niezawodność pracy bez przestojów.
• Montaż na szynie 35 mm, zaciski śrubowe do 4 mm²: Szybka instalacja w standardowej szynie DIN TH35, moment dokręcania 0,5 Nm, bezpieczne przyłącze przewodów.

Zgodność z Normami

Zasilacz został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Stopień ochrony IP20 zapewnia bezpieczeństwo przy montażu w suchych pomieszczeniach w rozdzielnicach i szafach sterowniczych.

Zastosowanie

Zasilacz impulsowy ZI-120-24V przeznaczony jest do zasilania urządzeń elektrycznych i elektronicznych w systemach automatyki przemysłowej, sieciach informatycznych oraz instalacjach budynkowych. Sprawdza się w następujących scenariuszach:

• Zasilanie sterowników PLC, przekaźników, styczników i czujników w szafach sterowniczych.
• Dostarczanie napięcia 24 V DC do kamer monitoringu, rejestratorów DVR/NVR oraz urządzeń sieci IT.
• Współpraca z systemami sterowania oświetleniem, napędami bram i rolet w automatyce budynkowej.
• Zasilanie paneli operatorskich HMI oraz wyświetlaczy w środowisku przemysłowym.

Wskazówki Montażowe

Montaż i podłączenie zasilacza może być wykonywane wyłącznie przez personel z uprawnieniami SEP przy bezwzględnie odłączonym napięciu. Urządzenie mocuje się na szynie TH35 (35 mm) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu obciążenia (zalecane min. 1,5 mm², max. 4,0 mm² dla zacisków śrubowych). Moment dokręcający zacisków wynosi 0,5 Nm. Przed włączeniem należy sprawdzić poprawność połączeń oraz ustawić żądane napięcie wyjściowe pokrętłem Adjust.

FAQ

• Czy napięcie wyjściowe jest regulowane? Tak, zasilacz posiada pokrętło Adjust umożliwiające płynną regulację napięcia w zakresie 22–28 V DC, co pozwala dopasować je do wymagań odbiornika.
• Jakie sygnalizacje LED są dostępne? Zielona dioda DC OK informuje o poprawnym napięciu na wyjściu, czerwona dioda Overload sygnalizuje przeciążenie prądowe lub przekroczenie napięcia wyjściowego.
• Jakie zabezpieczenia posiada zasilacz? Urządzenie wyposażono w zabezpieczenia zwarciowe, przeciążeniowe (150% przez 3 minuty), przepięciowe i temperaturowe, co minimalizuje ryzyko uszkodzenia w przypadku awarii.
