Zasilacz impulsowy DIN 20W 12V/1,67A 85-264VAC 120-370VDC Mean Well | MDR-20-12 Meanwell

Opis i Kluczowe Cechy

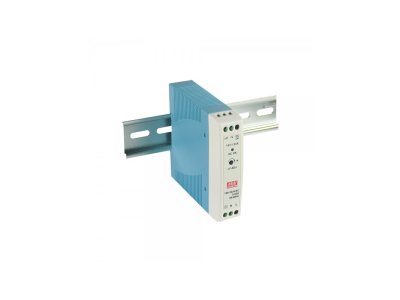

Zasilacz impulsowy Mean Well z serii MDR-20-12 to profesjonalne rozwiązanie zasilające, zaprojektowane z myślą o montażu na standardowej szynie DIN TS-35/7.5 lub 15. Urządzenie charakteryzuje się mocą znamionową wynoszącą 20W oraz prądem wyjściowym na poziomie 1,67A przy stabilizowanym napięciu 12V DC. Dzięki szerokiemu zakresowi napięcia wejściowego, obejmującemu od 85 do 264V AC oraz od 120 do 370V DC, zasilacz jest niezwykle uniwersalny i może pracować w różnorodnych sieciach energetycznych na całym świecie.

• Wysoka sprawność: Optymalizacja strat energii pozwala na efektywną pracę bez nadmiernego wydzielania ciepła.
• Niski pobór mocy bez obciążenia: Wartość poniżej 0,75W sprzyja energooszczędności systemów czuwania.
• Sygnalizacja LED: Wbudowana dioda LED informuje operatora o poprawnym stanie pracy urządzenia (DC OK).
• Kompaktowa obudowa: Szerokość zaledwie 22,5 mm pozwala na znaczną oszczędność miejsca w szafie sterowniczej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany pod kątem rygorystycznych norm bezpieczeństwa i kompatybilności elektromagnetycznej. Zasilacz spełnia wymagania normy UL508 oraz TUV EN60950-1, co gwarantuje bezpieczeństwo użytkowania w instalacjach przemysłowych. Urządzenie posiada również certyfikację w zakresie odporności na zakłócenia zgodnie z normami EN61000-6-2 (EN50082-2) dla środowisk przemysłowych oraz emisji zgodnie z EN55022 klasa B. Każda jednostka przechodzi pełny test pod obciążeniem (100% full load burn-in test), co minimalizuje ryzyko awarii wczesnej.

Zastosowanie

Model MDR-20-12 znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Jest idealnym wyborem do zasilania sterowników PLC, paneli HMI, czujników pomiarowych oraz elementów wykonawczych wymagających stabilnego napięcia 12V. Dzięki swojej niezawodności i odporności na trudne warunki pracy, zasilacz ten jest często stosowany w systemach kontroli dostępu, monitoringu wizyjnym oraz w szafach rozdzielczych, gdzie kluczowa jest miniaturyzacja komponentów przy zachowaniu pełnej wydajności prądowej.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na szynie DIN TS-35. Podczas instalacji należy zwrócić uwagę na zachowanie odpowiednich odstępów wentylacyjnych (minimum 5mm z boków oraz 20mm od góry i dołu), aby zapewnić swobodną konwekcję powietrza. Przewody zasilające oraz wyjściowe należy podłączyć do zacisków śrubowych, dbając o odpowiedni moment dokręcania, co zapobiega przegrzewaniu się styków. Przekrój przewodów powinien być dobrany do prądu znamionowego 1,67A, aby uniknąć spadków napięcia. Przed uruchomieniem należy upewnić się, że napięcie wejściowe mieści się w dopuszczalnym zakresie 85-264V AC.

FAQ

• Czy zasilacz posiada zabezpieczenie przeciwprzeciążeniowe? Tak, urządzenie jest wyposażone w zabezpieczenie typu "constant current limiting", które chroni układ przed skutkami przeciążenia oraz zwarcia.
• Czy mogę regulować napięcie wyjściowe? Tak, zasilacz posiada wbudowany potencjometr pozwalający na precyzyjną korektę napięcia wyjściowego w określonym zakresie, co pozwala skompensować spadki napięcia na długich przewodach.
• Czy urządzenie chłodzone jest wentylatorem? Nie, model MDR-20-12 wykorzystuje chłodzenie swobodnym obiegiem powietrza, co eliminuje elementy mechaniczne i zwiększa żywotność zasilacza.
