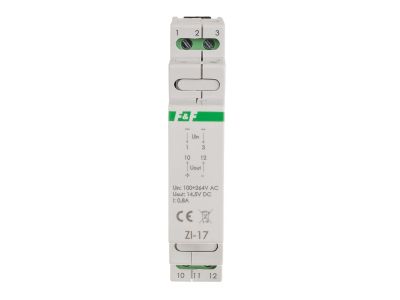

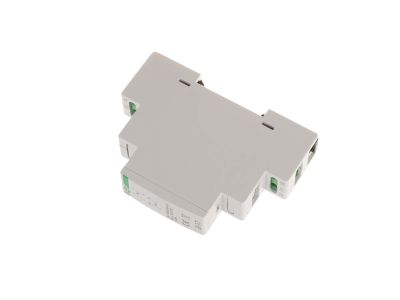

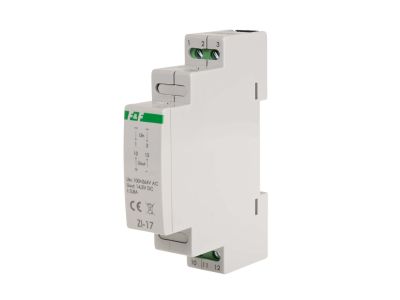

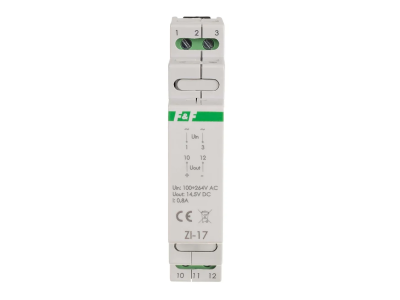

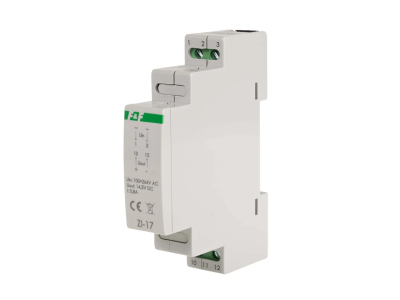

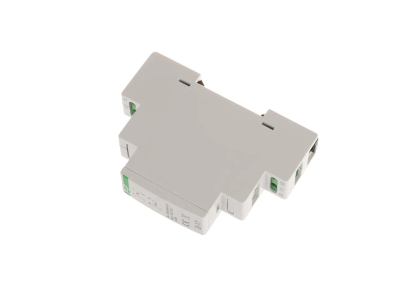

Zasilacz impulsowy 12W, 14,5V DC, nap. zas. 100-230V, do montażu na szynie DIN | ZI-17 F&F

Opis i Kluczowe Cechy

Zasilacz impulsowy ZI-17 to kompaktowe źródło stabilnego napięcia stałego 14,5V DC o mocy 12W, przeznaczone do montażu na szynie DIN TH35. Zajmuje zaledwie 1 moduł (18 mm), co oszczędza miejsce w rozdzielnicy. Dzięki szerokiemu zakresowi napięcia zasilania 100–264 V AC oraz wbudowanemu ograniczeniu prądowemu (110% napięcia wyjściowego) zapewnia bezpieczne i niezawodne zasilanie odbiorników.

• Napięcie wyjściowe 14,5V DC: Stabilne napięcie niezależne od wahań sieci – idealne do zasilania czujników, sterowników PLC i innych urządzeń elektronicznych wymagających filtrowanego napięcia.
• Prąd obciążenia 0,8A: Wystarczający do zasilania kilku przekaźników lub małych sterowników – bez ryzyka przeciążenia.
• Minimalne obciążenie 0%: Zasilacz pracuje poprawnie nawet bez podłączonego odbiornika – nie wymaga sztucznego obciążenia.
• Montaż na szynie DIN, 1 moduł (18 mm): Oszczędność miejsca w rozdzielnicy – łatwy montaż i integracja z aparaturą modułową.
• Zaciski śrubowe 2,5 mm², moment dokręcający 0,4 Nm: Pewne i bezpieczne przyłącze przewodów – stabilność połączenia nawet przy drganiach.

Zgodność z Normami

Zasilacz ZI-17 spełnia wymagania europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej, posiada oznakowanie CE. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnych z normą DIN VDE 0100.

Zastosowanie

Zasilacz impulsowy ZI-17 znajduje zastosowanie wszędzie tam, gdzie wymagane jest stabilne napięcie 14,5V DC o małej mocy. Sprawdzi się w automatyce budynkowej, systemach sterowania i zasilaniu urządzeń elektronicznych.

• Zasilanie czujników, siłowników i przycisków sterowniczych w szafach automatyki.
• Dostarczanie stabilnego napięcia dla przekaźników, styczników i wskaźników LED.
• Zasilanie sterowników PLC i modułów I/O w rozdzielnicach przemysłowych.
• Zasilanie systemów sygnalizacji i alarmowych (np. dzwonków, bramek) wymagających napięcia 14,5V DC.

Wskazówki Montażowe

Montaż i podłączenie zasilacza ZI-17 może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia elektryczne (min. SEP 1 kV). Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilające. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przewody przyłączeniowe (maks. przekrój 2,5 mm²) należy dokręcić z momentem 0,4 Nm zgodnie z dokumentacją. Należy zapewnić odpowiednią wentylację – temperatura pracy od -10°C do 40°C. Nie przekraczać maksymalnego prądu obciążenia 0,8 A.

FAQ

• Czy zasilacz ZI-17 posiada podświetlenie lub diodę LED sygnalizującą pracę? Nie, w konstrukcji zasilacza nie przewidziano wskaźnika optycznego. O stanie pracy można wnioskować na podstawie napięcia wyjściowego mierzonego miernikiem.
• Jaki jest stopień ochrony zasilacza? Stopień ochrony IP20 – urządzenie jest chronione przed ciałami stałymi o średnicy powyżej 12,5 mm, ale nie jest szczelne na wodę. Należy montować je w rozdzielnicy zapewniającej dodatkową ochronę.
• Czy zasilacz może pracować w trybie ciągłym przy pełnym obciążeniu? Tak, zasilacz ZI-17 jest zaprojektowany do pracy ciągłej przy prądzie 0,8 A w zakresie temperatur -10°C do 40°C. Posiada zabezpieczenie przed przeciążeniem (ograniczenie prądowe 110% napięcia wyjściowego).
