Zasilacz impulsowy 12W, 13,5V DC, nap. zas. 100-230V, do montażu na szynie DIN | ZI-16 F&F

Opis i Kluczowe Cechy

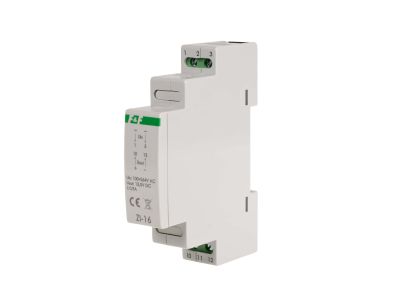

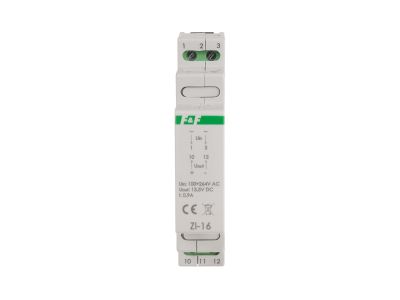

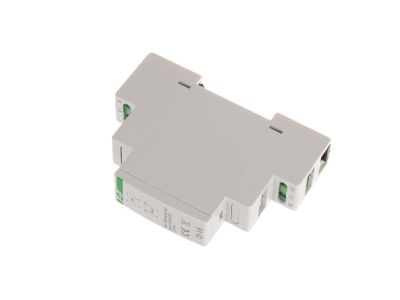

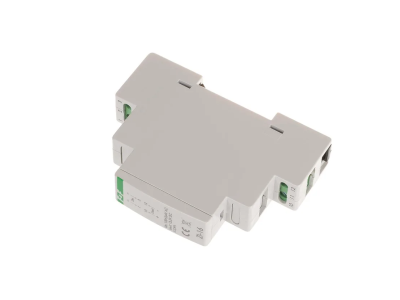

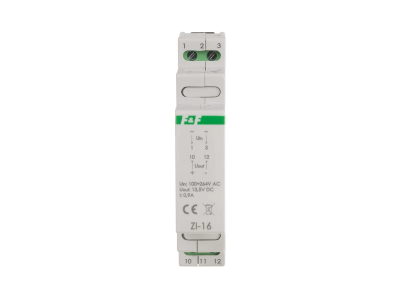

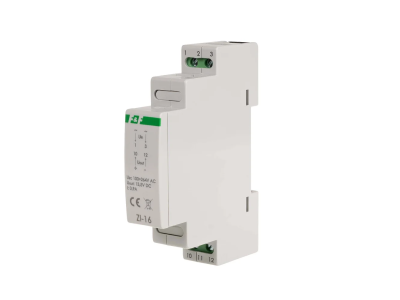

Zasilacz impulsowy ZI‑16 to kompaktowe źródło napięcia stałego o mocy 12 W i napięciu wyjściowym 13,5 V DC. Urządzenie zasilane jest napięciem sieciowym 100÷264 V AC, co umożliwia pracę zarówno w instalacjach 230 V, jak i 110 V. Dzięki szerokości 1 modułu (18 mm) zajmuje minimalną przestrzeń w szafie sterowniczej i montuje się na szynie TH35 (DIN). Stabilne, filtrowane napięcie wyjściowe sprawia, że zasilacz doskonale nadaje się do zasilania czułych urządzeń elektronicznych, przekaźników, sterowników PLC czy czujników automatyki budynkowej.

• Napięcie wyjściowe 13,5 V DC – moc 12 W: dostarcza stabilne i filtrowane napięcie stałe, odpowiednie dla odbiorników wymagających precyzyjnego zasilania (np. sterowniki PLC, czujniki, sygnalizatory).
• Szeroki zakres napięcia wejściowego 100÷264 V AC: uniwersalne zasilanie przystosowane do większości standardów sieciowych – bez ryzyka uszkodzenia przy wahaniach napięcia.
• Minimalne obciążenie 0%: zasilacz może pracować bez obciążenia, co ułatwia uruchamianie i testowanie układu.
• Kompaktowy wymiar 1 moduł (18 mm): oszczędność miejsca na szynie DIN – idealny do rozdzielnic o ograniczonej przestrzeni.
• Zaciski śrubowe o przekroju 2,5 mm²: łatwe i pewne podłączenie przewodów; moment dokręcania 0,4 Nm zapewnia trwałe połączenie elektryczne.

Zgodność z Normami

Zasilacz impulsowy ZI‑16 został zaprojektowany zgodnie z obowiązującymi normami europejskimi dotyczącymi bezpieczeństwa urządzeń elektrycznych oraz kompatybilności elektromagnetycznej. Posiada certyfikat CE, potwierdzający zgodność z wymogami dyrektyw Unii Europejskiej.

Zastosowanie

Dzięki stabilnemu napięciu wyjściowemu i niewielkim wymiarom zasilacz ZI‑16 znajduje zastosowanie w wielu układach sterowania i automatyki. Sprawdzi się tam, gdzie wymagane jest niezawodne źródło napięcia stałego o mocy do 12 W.

• Zasilanie sterowników PLC, przekaźników i styczników w szafach sterowniczych.
• Dostarczanie napięcia do czujników automatyki budynkowej (np. czujniki ruchu, temperatury).
• Zasilanie modułów sygnalizacyjnych i wyświetlaczy w instalacjach przemysłowych.
• Układy zasilania pomocniczego w rozdzielnicach elektrycznych.

Wskazówki Montażowe

Montaż i podłączenie zasilacza może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się na szynie montażowej TH35 (DIN) w pozycji zapewniającej swobodny przepływ powietrza. Zaciski śrubowe należy dokręcać momentem 0,4 Nm; zalecany przekrój przewodów do 2,5 mm² (sposób podłączenia zgodny z dokumentacją producenta). Należy zapewnić temperaturę otoczenia w zakresie –10 °C do +40 °C.

FAQ

• Jaki jest zakres napięcia wejściowego zasilacza? Zasilacz ZI‑16 pracuje przy napięciu 100÷264 V AC, co oznacza, że może być używany zarówno w sieci 230 V (Europa), jak i 110 V (np. Ameryka Północna) – bez konieczności przełączania.
• Czy zasilacz wymaga minimalnego obciążenia? Nie. Producent deklaruje minimalne obciążenie na poziomie 0%, co pozwala na bezpieczną pracę bez podłączonego odbiornika. Dla optymalnej stabilności napięcia zaleca się jednak obciążenie w zakresie 10–100% mocy znamionowej.
• Jakie są wymiary i sposób montażu? Zasilacz ma szerokość 1 modułu (18 mm) i jest przeznaczony do montażu na szynie TH35 (DIN). Dzięki temu zajmuje bardzo mało miejsca w rozdzielnicy i można go łatwo zamontować obok innych urządzeń modułowych.
