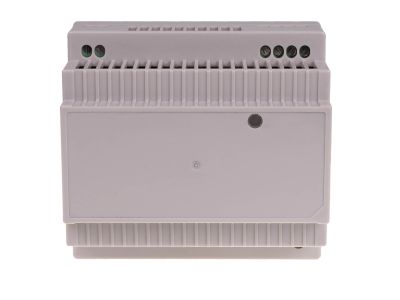

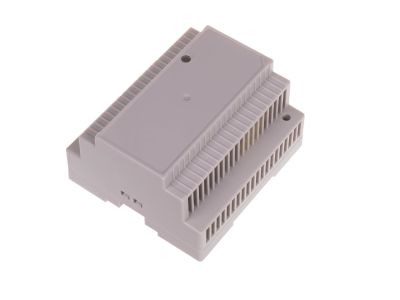

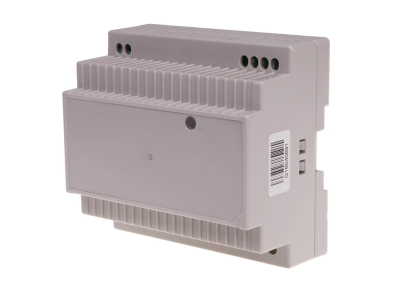

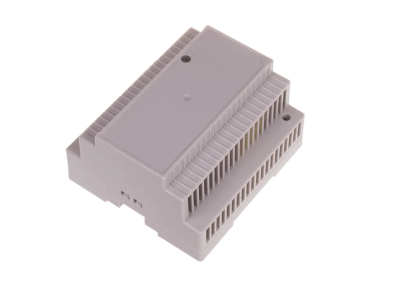

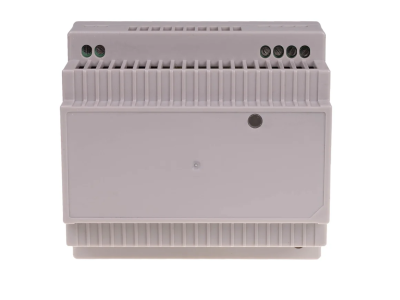

Zasilacz impulsowy 100W 185-265V AC/24VDC | ZI-100-24V F&F

Opis i Kluczowe Cechy

Zasilacz impulsowy ZI-100-24V o mocy 100 W i napięciu wyjściowym 24 V DC zapewnia stabilne, filtrowane napięcie zasilające dla urządzeń elektrycznych i elektronicznych. Dzięki sprawności 88% i zabezpieczeniom (przeciążeniowe, nadnapięciowe, termiczne) gwarantuje niezawodność w instalacjach automatyki i sterowania. Urządzenie montowane na szynie DIN w obudowie o szerokości 6 modułów (100 mm).

• Napięcie zasilania 180–264 V AC: umożliwia pracę w zmiennych warunkach sieciowych bez ryzyka utraty stabilności.
• Prąd wyjściowy 4,15 A przy 24 V DC: wystarczający do zasilania wielu odbiorników automatyki, czujników, przekaźników i sterowników.
• Sprawność 88%: ogranicza straty energii i minimalizuje nagrzewanie się urządzenia.
• Stabilizacja napięcia ±1% (przy zmianach napięcia i prądu): utrzymuje stałe napięcie wyjściowe nawet przy dynamicznych obciążeniach.
• Zabezpieczenia: przeciążeniowe (110–160% Iwyj), nadnapięciowe (30–40 V), termiczne (135–165°C): chronią zasilacz i podłączone urządzenia przed uszkodzeniem.
• Regulacja napięcia wyjściowego w zakresie 21,6–28,0 V: pozwala dostosować napięcie do wymagań konkretnych odbiorników.

Zgodność z Normami

Zasilacz impulsowy ZI-100-24V został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw Unii Europejskiej dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej. Stopień ochrony IP20 zapewnia bezpieczną pracę w suchych pomieszczeniach rozdzielnic.

Zastosowanie

Zasilacz impulsowy 24 V DC znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych i sterowniczych, gdzie wymagane jest stabilne napięcie zasilające. Jego kompaktowa obudowa 6 modułów ułatwia integrację z rozdzielnicami.

• Zasilanie sterowników PLC, przekaźników i modułów wejść/wyjść w szafach sterowniczych.
• Zasilanie czujników, aktuatorów i elementów wykonawczych w automatyce budynkowej i przemysłowej.
• Zasilanie taśm LED, systemów sygnalizacji i oświetlenia awaryjnego wymagających napięcia 24 V DC.
• Zasilanie urządzeń telekomunikacyjnych, bram, systemów kontroli dostępu.

Wskazówki Montażowe

Montaż zasilacza impulsowego ZI-100-24V może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 w rozdzielnicy o stopniu ochrony co najmniej IP20. Przy podłączaniu przewodów stosuj zaciski śrubowe o przekroju do 2,5 mm² i dokręcaj je momentem 0,4 Nm (zgodnie z dokumentacją producenta). Przekrój przewodów dobierz do przewidywanego prądu obciążenia (max 4,15 A) oraz warunków środowiskowych. Zapewnij odpowiednią wentylację wokół urządzenia, aby nie przekroczyć progu zabezpieczenia termicznego.

FAQ

• Czy zasilacz ma regulację napięcia wyjściowego? Tak, napięcie wyjściowe można regulować w zakresie 21,6–28,0 V za pomocą potencjometru (szczegóły w instrukcji). Pozwala to dostosować napięcie do potrzeb konkretnych odbiorników.
• Jaki jest stopień ochrony zasilacza? Zasilacz posiada stopień ochrony IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm (np. palce) oraz brak ochrony przed wilgocią. Urządzenie należy montować w suchym pomieszczeniu wewnątrz rozdzielnicy.
• Jakie zabezpieczenia posiada zasilacz? Zasilacz wyposażony jest w zabezpieczenie przeciążeniowe (zadziałanie przy 110–160% prądu znamionowego), zabezpieczenie nadnapięciowe (próg 30–40 V) oraz zabezpieczenie termiczne (próg 135–165°C). Po ustąpieniu przeciążenia zasilacz wraca do normalnej pracy.
