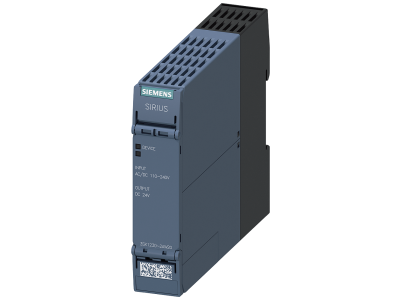

Przekaźnik bezpieczeństwa zasil. do serii 3SK1 advanced US=115-230V AC | 3SK1230-2AW20 Siemens

Alternatywny kod produktu: 3SK12302AW20

Opis i Kluczowe Cechy

Przekaźnik bezpieczeństwa zasilania Siemens SIRIUS 3SK1230-2AW20 to specjalistyczne urządzenie przeznaczone do zasilania modułów podstawowych serii 3SK1 Advanced. Dzięki szerokiemu zakresowi napięcia zasilającego 110–240 V AC/DC oraz nowoczesnemu przyłączu sprężynowemu (Push-in) zapewnia elastyczność i oszczędność czasu podczas montażu w szafach sterowniczych. Szerokość modułu nie została podana w danych wejściowych – prosimy o sprawdzenie dokumentacji technicznej producenta.

• Zakres napięcia zasilania 110–240 V AC/DC: Umożliwia uniwersalne zastosowanie w różnych instalacjach elektrycznych bez konieczności stosowania dodatkowych zasilaczy – redukcja kosztów i miejsca w rozdzielnicy.
• Przyłącze sprężynowe Push-in: Szybki i pewny montaż przewodów bez użycia narzędzi – skraca czas instalacji i minimalizuje ryzyko błędów połączeń.
• Kompatybilność z łącznikiem urządzeniowym 3ZY1212: Umożliwia mechaniczne i elektryczne połączenie z modułami 3SK1 bez dodatkowego okablowania – zwiększa przejrzystość układu.
• Dedykowany do serii 3SK1 Advanced: Gwarantuje optymalne dopasowanie i niezawodne zasilanie przekaźników bezpieczeństwa – kluczowe w aplikacjach wymagających wysokiego poziomu bezpieczeństwa maszyn.
• Konstrukcja zgodna z filozofią SIRIUS Safety: Produkt zaprojektowany z myślą o wymagających aplikacjach bezpieczeństwa, stanowiący następcę sprawdzonej serii 3TK28.

Zgodność z Normami

Przekaźnik bezpieczeństwa zasilania 3SK1230-2AW20 został zaprojektowany zgodnie z obowiązującymi normami europejskimi w zakresie bezpieczeństwa maszyn i aparatury sterowniczej. Posiada certyfikację CE, co potwierdza spełnienie wymogów dyrektyw Unii Europejskiej. Szczegółowe numery norm (np. EN 60947-5-1) prosimy sprawdzić w karcie katalogowej producenta – w dostarczonych danych nie zostały one wymienione.

Zastosowanie

Urządzenie służy do zasilania modułów podstawowych przekaźników bezpieczeństwa serii 3SK1 Advanced w układach sterowania maszynami i instalacjami przemysłowymi. Znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna dystrybucja napięcia sterującego w obwodach bezpieczeństwa.

• Zasilanie styków bezpieczeństwa w układach zatrzymania awaryjnego (E‑Stop) – zapewnienie ciągłości napięcia dla obwodów monitorujących.
• Podawanie napięcia sterującego do przekaźników bezpieczeństwa 3SK1 Advanced w aplikacjach z czujnikami dwukanałowymi (np. bramy świetlne, kurtyny bezpieczeństwa).
• Zasilanie modułów rozszerzających serii 3SK1 poprzez łącznik urządzeniowy 3ZY1212 – uproszczenie okablowania w rozbudowanych systemach bezpieczeństwa.
• Uniwersalne źródło napięcia AC/DC dla urządzeń sterowniczych w szafach rozdzielczych, gdy dostępne jest napięcie 110–240 V.

Wskazówki Montażowe

Montaż oraz wszelkie czynności związane z podłączaniem przekaźnika bezpieczeństwa mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami BHP i normami elektrycznymi. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach i szafach sterowniczych. Przyłącze przewodów należy wykonać zgodnie z dokumentacją techniczną producenta – przy użyciu przyłącza sprężynowego Push-in należy stosować przewody o odpowiedniej długości izolacji i przekroju dobranym do prądu obciążenia (zalecany przekrój do 2,5 mm²). Moment dokręcania nie dotyczy zacisków sprężynowych – dla połączeń śrubowych (jeśli występują) stosować wartości podane w instrukcji.

FAQ

• Czy przekaźnik może być zasilany zarówno napięciem stałym, jak i zmiennym? Tak, urządzenie jest przystosowane do zasilania napięciem AC/DC w zakresie 110–240 V (dla AC 115–230 V). To uniwersalne rozwiązanie pozwala na stosowanie w różnych standardach napięciowych bez konieczności stosowania osobnych wersji.
• Jakie jest przyłącze – śrubowe czy sprężynowe? Model 3SK1230-2AW20 wyposażony jest w nowoczesne przyłącze sprężynowe Push-in. Zaciski te umożliwiają szybkie i bez narzędziowe podłączenie przewodów, co skraca czas montażu i zmniejsza ryzyko poluzowania połączeń w wyniku wibracji.
• Czy można łączyć ten zasilacz bezpośrednio z modułami 3SK1 bez dodatkowego okablowania? Tak, producent przewiduje zastosowanie łącznika urządzeniowego 3ZY1212, który umożliwia bezpośrednie połączenie mechaniczne i elektryczne pomiędzy zasilaczem a modułami podstawowymi serii 3SK1 Advanced – eliminuje to konieczność prowadzenia przewodów między urządzeniami.
