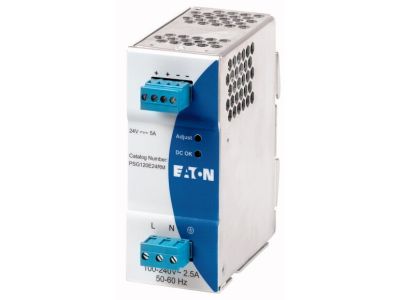

Zasilacz 1-fazowy PSG 100-240VAC 5A, PSG120E24RM | 172892 Eaton

Alternatywny kod produktu: PSG120E24RM

Opis i Kluczowe Cechy

Zasilacz 1-fazowy PSG120E24RM (symbol 172892) to stabilne źródło napięcia stałego 24 V DC o prądzie wyjściowym 5 A i mocy 120 W. Przeznaczony do zasilania odbiorników w instalacjach przemysłowych i budynkowych. Urządzenie pracuje w szerokim zakresie napięcia wejściowego, co zapewnia uniwersalność zastosowania w różnych sieciach energetycznych.

• Napięcie wejściowe 85–264 V AC: umożliwia pracę zarówno w sieciach 110 V, jak i 230 V bez konieczności przełączania zakresu.
• Napięcie wyjściowe 24 V DC, prąd 5 A, moc 120 W: gwarantuje stabilne zasilanie dla urządzeń automatyki, sterowników PLC czy czujników o łącznym poborze do 120 W.
• Zaciski śrubowe: zapewniają pewne i trwałe połączenie przewodów, co ogranicza ryzyko poluzowania w warunkach wibracji.
• Temperatura pracy od -20°C do +80°C: pozwala na instalację w nieogrzewanych pomieszczeniach technicznych, szafach sterowniczych lub na zewnątrz (w odpowiedniej obudowie).
• Kategoria przepięciowa II oraz stopień zanieczyszczenia 2: zapewniają odpowiedni poziom izolacji i odporność na typowe zanieczyszczenia w środowisku przemysłowym.

Zgodność z Normami

Urządzenie spełnia wymagania odpowiednich norm europejskich dotyczących kompatybilności elektromagnetycznej i bezpieczeństwa, co potwierdza oznaczenie CE. Deklarowana kategoria przepięciowa II oraz stopień zanieczyszczenia 2 gwarantują bezpieczną pracę w typowych warunkach przemysłowych i bytowych.

Zastosowanie

Zasilacz PSG120E24RM znajduje zastosowanie wszędzie tam, gdzie niezbędne jest stabilne napięcie 24 V DC przy prądzie do 5 A. Sprawdza się w:

• Zasilaniu sterowników PLC, przekaźników i modułów wejść/wyjść w szafach sterowniczych.
• Zasilaniu czujników przemysłowych (położenia, temperatury, ciśnienia) oraz aktuatorów.
• Zasilaniu oświetlenia LED 24 V DC w automatyce budynkowej i wystawienniczej.
• Zasilaniu systemów kontroli dostępu, bram, rolet lub pomp w instalacjach inteligentnego budynku.

Wskazówki Montażowe

Montaż i podłączenie zasilacza może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie montować na szynie DIN TH35 (wg normy PN-EN 60715) w pozycji zapewniającej swobodny przepływ powietrza. Przekroje przewodów dobrać zgodnie z obowiązującymi normami, uwzględniając prąd obciążenia i długość linii. Zaleca się dokręcanie zacisków śrubowych z momentem podanym w dokumentacji technicznej producenta (jeśli nie określono – standardowo 0,5–0,8 Nm). Należy zapewnić odpowiednią wentylację – nie zakrywać otworów chłodzących.

FAQ

• Czy zasilacz PSG120E24RM można stosować w sieci 230 V AC? Tak, zakres napięcia wejściowego 85–264 V AC obejmuje standardowe napięcie 230 V AC. Nie wymaga przełącznika zakresu.
• Jaki jest stopień ochrony (IP) tego zasilacza? W dostarczonych danych nie podano konkretnego stopnia ochrony. W typowych warunkach montażu wewnątrz rozdzielnicy przyjmuje się IP20 – urządzenie nie jest przystosowane do pracy w wilgotnym lub zapylonym otoczeniu bez dodatkowej obudowy.
• Czy napięcie wyjściowe 24 V DC jest regulowane? W specyfikacji nie wskazano możliwości regulacji. Urządzenie dostarcza stałe napięcie 24 V DC ± dopuszczalna tolerancja (zwykle ±1–2% w zależności od modelu). Szczegółowe dane znajdują się w karcie katalogowej producenta.
