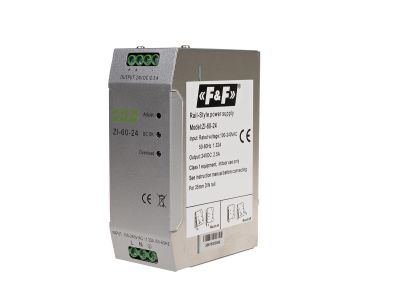

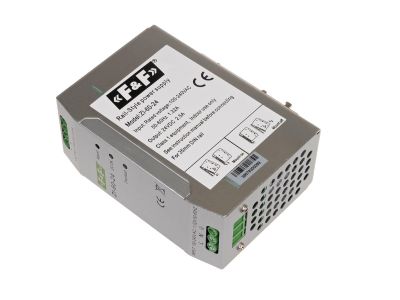

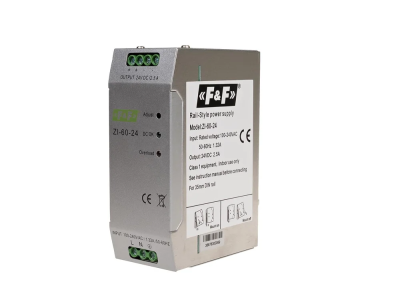

Zasialacz impulsowy przemysłowy wej. 90-264V AC/120-370V DC P=60W wyj. 24V DC | ZI-60-24V F&F

Alternatywny kod produktu: ZI-60-24

Opis i Kluczowe Cechy

Zasilacz impulsowy ZI-60-24V to przemysłowe źródło napięcia 24 V DC o mocy 60 W, przeznaczone do montażu na szynie TH35. Dzięki szerokiemu zakresowi napięcia wejściowego (90–264 V AC / 120–370 V DC) oraz sprawności 84% zapewnia stabilną i ekonomiczną pracę w systemach automatyki i sterowania. Kompaktowe wymiary 130 x 50 x 90 mm i stopień ochrony IP20 umożliwiają instalację w rozdzielnicach oraz szafach sterowniczych.

• Szeroki zakres napięcia wejściowego 90–264 V AC / 120–370 V DC: uniwersalne zasilanie z dowolnej sieci elektrycznej na świecie, bez ryzyka uszkodzenia przy wahaniach napięcia.
• Moc 60 W, prąd wyjściowy 2,5 A: wystarczająca wydajność do zasilania sterowników PLC, przekaźników, czujników i innych odbiorników automatyki.
• Regulacja napięcia wyjściowego 22–28 V DC (pokrętło Adjust): możliwość precyzyjnego dopasowania napięcia do wymagań konkretnych urządzeń, np. kompensacji spadków na długich liniach.
• Wbudowane zabezpieczenia: zwarciowe, przeciążeniowe (150%/3 min), przepięciowe i temperaturowe: chronią zarówno sam zasilacz, jak i podłączone odbiorniki przed awariami, zwiększając niezawodność instalacji.
• Sprawność 84% i niski prąd upływu 3,5 mA / 240 V AC: minimalne straty ciepła, mniejsze obciążenie termiczne szafy sterowniczej i bezpieczna praca w środowisku przemysłowym.

Zgodność z Normami

Zasilacz impulsowy ZI-60-24V został zaprojektowany zgodnie z obowiązującymi wymaganiami bezpieczeństwa i kompatybilności elektromagnetycznej, co potwierdza oznakowanie CE. Urządzenie spełnia standardy branżowe dla zasilaczy montowanych na szynie DIN w instalacjach przemysłowych i budynkowych.

Zastosowanie

Zasilacz ZI-60-24V znajduje zastosowanie wszędzie tam, gdzie wymagane jest stabilne napięcie 24 V DC o mocy do 60 W. Sprawdzi się zarówno w nowych instalacjach, jak i przy modernizacji istniejących systemów.

• Zasilanie sterowników PLC, przekaźników, styczników i modułów wejść/wyjść w szafach sterowniczych.
• Dostarczanie napięcia do czujników przemysłowych (temperatury, ciśnienia, zbliżeniowych) oraz siłowników w liniach produkcyjnych.
• Zasilanie systemów sygnalizacji, alarmowych, kontroli dostępu i monitoringu w automatyce budynkowej.
• Zasilanie taśm LED, wyświetlaczy i innych odbiorników 24 V DC w instalacjach oświetleniowych i wizualizacyjnych.

Wskazówki Montażowe

Montaż zasilacza ZI-60-24V może być wykonywany wyłącznie przez personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w pozycji umożliwiającej swobodny przepływ powietrza. Zaciski śrubowe pozwalają na podłączenie przewodów o maksymalnym przekroju 4,0 mm², a zalecany moment dokręcania to 0,5 Nm. Przekrój przewodów należy dobrać do spodziewanego prądu obciążenia (max 2,5 A), zgodnie z normami instalacyjnymi. Należy zapewnić wentylację – nie zakrywać otworów wentylacyjnych obudowy.

FAQ

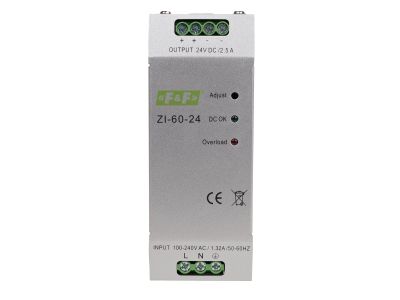

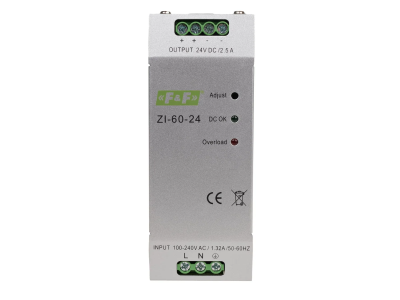

• Czy zasilacz ma regulację napięcia wyjściowego? Tak, zasilacz wyposażono w pokrętło Adjust umożliwiające płynną regulację napięcia w zakresie 22–28 V DC. Zmiana jest sygnalizowana diodą DC OK.
• Jakie zabezpieczenia posiada zasilacz? Zintegrowane zabezpieczenia zwarciowe, przeciążeniowe (prąd 150% przez 3 minuty), przepięciowe oraz temperaturowe. Przeciążenie lub przekroczenie napięcia sygnalizuje czerwona dioda Overload.
• Jaki jest stopień ochrony i temperatura pracy? Stopień ochrony IP20 – urządzenie przeznaczone do montażu w suchych pomieszczeniach wewnątrz szaf sterowniczych. Zakres temperatur pracy wynosi od -10°C do +70°C.
