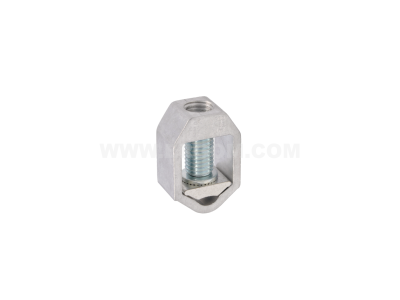

Zaciski typu „V” ze śrubami zwykłymi VN 300 (16-300) | R32RZ-03010100403 Ergom

Alternatywny kod produktu: VN 300 (16-300) (12 SZT.)

Opis i Kluczowe Cechy

Zaciski typu V ze śrubami zwykłymi VN 300 (16-300) (symbol R32RZ-03010100403) to elementy łączeniowe przeznaczone do przewodów o znamionowym przekroju od 16 do 300 mm². Konstrukcja oparta na śrubach zwykłych zapewnia pewne i powtarzalne połączenie, a specjalny kształt V ułatwia centrowanie i mocowanie przewodu. Produkt znajduje zastosowanie w miejscach wymagających dużych przekrojów przewodów, np. w rozdzielnicach głównych i węzłach energetycznych.

• Zakres przekroju przewodu 16–300 mm²: umożliwia łączenie przewodów o dużych przekrojach, stosowanych w instalacjach energetycznych o znacznym obciążeniu prądowym.
• Śruby zwykłe (bez wgłębienia): prosty montaż przy użyciu standardowych narzędzi ręcznych, bez konieczności stosowania specjalistycznych kluczy czy wkładek.
• Kształt V w zacisku: ułatwia wprowadzenie i centrowanie przewodu, co zwiększa pewność styku i powtarzalność połączenia.
• Solidna konstrukcja z materiałów przewodzących: zapewnia niską rezystancję przejścia i długotrwałą niezawodność w warunkach przemysłowych.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Brak szczegółowych informacji o konkretnych numerach norm w dostarczonej dokumentacji – zaleca się zapoznanie z atestem producenta przed montażem.

Zastosowanie

Zaciski typu V VN 300 są przeznaczone do łączenia przewodów w instalacjach o dużych przekrojach, głównie w energetyce zawodowej i przemyśle. Sprawdzą się w następujących scenariuszach:

• Łączenie przewodów w rozdzielnicach głównych i podrozdzielnicach o obciążeniu powyżej 100 A.
• Dołączenie przewodów do aparatury modułowej (wyłączniki, styczniki) w szafach sterowniczych.
• Montaż w węzłach przyłączeniowych transformatorów, generatorów lub dużych odbiorników przemysłowych.
• Łączenie przewodów w systemach rozdzielczych instalacji fotowoltaicznych i magazynów energii (przy zachowaniu odpowiednich przekrojów).

Wskazówki Montażowe

Montaż zacisków może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do pracy bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony potencjału. Zaciski nie są dedykowane do konkretnego systemu mocowania – sposób montażu należy dostosować do istniejącej konstrukcji (np. szyna montażowa, płyta montażowa, przepust). Dokręcaj śruby momentem zgodnym z zaleceniami producenta (jeśli podany w instrukcji). Przekrój przewodu dobierz do prądu obciążenia i wymogów normy. W razie wątpliwości skonsultuj się z dokumentacją techniczną.

FAQ

• Czy zaciski są przystosowane do montażu na szynie DIN (TH35)? W dostarczonych danych nie określono systemu mocowania. Zalecamy montaż zgodnie z instrukcją producenta – może to być montaż na szynie, płycie lub przepust kablowy.
• Jaki stopień ochrony (IP) mają te zaciski? Producent nie podaje stopnia ochrony. Należy je instalować w suchych pomieszczeniach lub w obudowie o odpowiednim IP, chroniącej przed wilgocią i zanieczyszczeniami.
• Czy zaciski nadają się do przewodów aluminiowych? Przeznaczenie materiałowe przewodów nie zostało podane. Przed użyciem z przewodami aluminiowymi należy sprawdzić zgodność w dokumentacji producenta, zwłaszcza pod kątem galwanicznego łączenia różnych metali.
