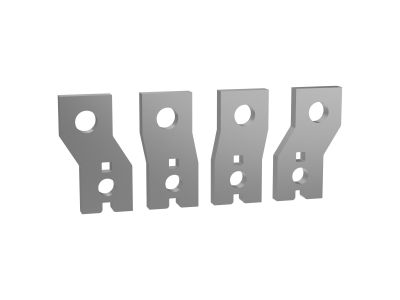

Zaciski rozszerzające 52.5mm INV/INS do NSX400 4P Compact NSX | LV432491 Schneider Electric

Opis i Kluczowe Cechy

Zaciski rozszerzające o długości 52,5 mm przeznaczone do wyłączników Compact NSX400 4P (symbol LV432491). Służą jako rozszerzacz przyłączeniowy w układach sterowania i rozdziału energii, umożliwiając wygodniejsze prowadzenie przewodów przy zachowaniu kompatybilności z wyłącznikami Compact NSX, Compact INS, Compact INV oraz EasyPact CVS. Dzięki precyzyjnemu dopasowaniu zwiększają elastyczność aranżacji wnętrza rozdzielnicy bez ingerencji w konstrukcję aparatu.

• Kompatybilność z serią Compact i EasyPact: pasują do wyłączników Compact NSX, Compact INS, Compact INV oraz EasyPact CVS, co ułatwia unifikację akcesoriów w instalacji.
• Długość 52,5 mm: umożliwia zwiększenie odległości między wyłącznikiem a szyną/przyłączem, ułatwiając dostęp serwisowy i prowadzenie przewodów.
• Konstrukcja do wyłączników 4P: dedykowane do modeli NSX400 w wersji czterobiegunowej, zapewniając pełne dopasowanie mechaniczne.
• Łatwy montaż bez modyfikacji: zaciski mocowane są bezpośrednio na listwy przyłączeniowe wyłącznika, nie wymagają obróbki ani dodatkowych adapterów.
• Podwyższenie funkcjonalności rozdzielnicy: rozszerzenie połączeń pozwala na zachowanie większych odstępów izolacyjnych i upraszcza okablowanie w ciasnych szafach sterowniczych.

Zgodność z Normami

Produkt przeznaczony jest do stosowania jako akcesorium do wyłączników kompaktowych zgodnych z wymaganiami norm europejskich i posiadających certyfikat CE. Montaż i eksploatacja muszą odbywać się zgodnie z dokumentacją techniczną producenta wyłącznika oraz obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Zaciski rozszerzające LV432491 znajdują zastosowanie w instalacjach przemysłowych i komercyjnych, gdzie wymagane jest elastyczne prowadzenie przewodów przy wyłącznikach głównych lub rozdzielczych. Najczęściej wykorzystywane w:

• Modernizacji rozdzielnic niskiego napięcia – umożliwiają dopasowanie długości przyłączy do zmienionej konfiguracji szafy.
• Instalacjach z wyłącznikami Compact NSX400 4P jako element przedłużający wyprowadzenia dla przewodów o większym przekroju.
• Układach z wyłącznikami różnicowoprądowymi (bloki INV) – zapewniają zachowanie odstępów izolacyjnych wymaganych przy równoległym poprowadzeniu torów.
• Systemach rozdziału energii w obiektach użyteczności publicznej, gdzie łatwy dostęp do zacisków ułatwia okresowe przeglądy i pomiary.

Wskazówki Montażowe

Montaż zacisków rozszerzających może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Należy przestrzegać instrukcji producenta wyłącznika dotyczącej momentu dokręcania śrub oraz przekroju przyłączanych przewodów – parametry te dobiera się do wartości znamionowych chronionego obwodu. Zaciski mocuje się na standardowych listwach wyłącznika 4P; przed montażem warto sprawdzić kompatybilność mechaniczną z konkretnym modelem (Compact NSX400, INS, INV, CVS). Nie należy przekraczać maksymalnej liczby zacisków na biegun określonej w dokumentacji.

FAQ

• Czy zaciski LV432491 pasują do wyłączników innych producentów? Są one przeznaczone wyłącznie do wyłączników kompaktowych serii Compact (NSX, INS, INV) oraz EasyPact CVS firmy Schneider Electricder Electric – nie gwarantuje się kompatybilności z innymi markami.
• Jaka jest długość zacisków i czy można je łączyć szeregowo? Długość pojedynczego rozszerzacza wynosi 52,5 mm. Nie przewidziano łączenia kilku sztuk w szereg – takie zastosowanie nie jest opisane w dokumentacji i mogłoby naruszyć parametry izolacji.
• Czy montaż wymaga demontażu wyłącznika z szyny DIN? Nie, zaciski mocuje się bezpośrednio na istniejących przyłączach wyłącznika, który pozostaje w szynie TH35. Montaż odbywa się po odłączeniu napięcia i przy otwartej obudowie rozdzielnicy.
