Zaciski rozszerzające 52,5mm Compact NSX400/630 3P (zestaw) | LV432490 Schneider Electric

Opis i Kluczowe Cechy

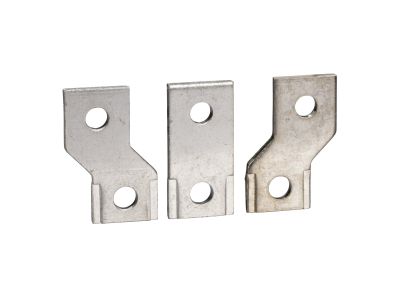

Zestaw zacisków rozszerzających Schneider Electric o numerze katalogowym LV432490 to profesjonalne akcesorium przyłączeniowe zaprojektowane z myślą o zaawansowanych systemach rozdziału energii. Głównym zadaniem tych komponentów jest zwiększenie odstępów międzybiegunowych do wartości 52,5 mm, co jest kluczowe przy stosowaniu przewodów o dużych przekrojach lub szyn miedzianych w wyłącznikach o prądach znamionowych od 400 A do 630 A. Dzięki zastosowaniu wysokiej jakości stopów przewodzących, rozszerzacze te gwarantują minimalną rezystancję zestykową, co bezpośrednio przekłada się na ograniczenie strat mocy oraz redukcję nagrzewania się punktów połączeniowych wewnątrz rozdzielnicy.

• Zwiększony odstęp międzybiegunowy: Wymiar 52,5 mm pozwala na swobodne i bezpieczne prowadzenie torów prądowych.
• Wysoka kompatybilność: Produkt dedykowany do aparatury z serii Compact NSX, INS, INV oraz EasyPact CVS.
• Solidna konstrukcja: Wykonanie z materiałów odpornych na naprężenia termiczne i mechaniczne występujące podczas zwarć.
• Kompletny zestaw: Pakiet zawiera elementy niezbędne do przezbrojenia aparatu 3-biegunowego (3P).

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami grupy Schneider Electric, co zapewnia pełną integrację z dedykowanymi wyłącznikami mocy. Akcesoria te spełniają wymagania normy IEC 60947-2 w zakresie osprzętu do aparatury niskiego napięcia. Dzięki certyfikacji CE oraz zgodności z dyrektywą RoHS, użytkownik ma pewność, że stosuje komponenty bezpieczne dla środowiska i spełniające europejskie wymogi bezpieczeństwa elektrycznego.

Zastosowanie

Zaciski rozszerzające LV432490 znajdują zastosowanie wszędzie tam, gdzie standardowy rozstaw zacisków wyłącznika jest niewystarczający do poprawnego i bezpiecznego montażu okablowania. Są niezastąpione w:

• Rozdzielnicach głównych niskiego napięcia w budownictwie przemysłowym.
• Systemach zasilania gwarantowanego, gdzie wymagane jest przyłączenie wielu równoległych kabli.
• Modernizacjach istniejących instalacji, wymagających adaptacji aparatury Compact NSX400/630 do szyn zbiorczych.
• Aplikacjach wykorzystujących rozłączniki izolacyjne serii INS oraz INV w układach przełączania zasilania.

Wskazówki Montażowe

Montaż rozszerzaczy powinien być przeprowadzony przy całkowitym wyłączeniu napięcia w obwodzie. Zaciski należy przykręcić bezpośrednio do zacisków przednich wyłącznika lub rozłącznika, dbając o zachowanie odpowiedniego momentu dokręcania określonego w dokumentacji technicznej aparatu bazowego (zazwyczaj dla serii NSX400/630 jest to wartość rzędu 50 Nm). Należy upewnić się, że powierzchnie stykowe są czyste i wolne od tlenków. Po montażu zaleca się stosowanie osłon zacisków lub przegród międzyfazowych, aby utrzymać wymagany stopień ochrony IP oraz odpowiednie odstępy izolacyjne w powietrzu.

FAQ

• Czy zestaw pasuje do wyłączników 4-biegunowych? Nie, prezentowany zestaw LV432490 jest przeznaczony wyłącznie do aparatów 3-biegunowych (3P). Dla wersji 4P należy zastosować dedykowany zestaw rozszerzający.
• Czy rozszerzacze są kompatybilne z serią EasyPact CVS? Tak, produkt jest w pełni kompatybilny z wyłącznikami EasyPact CVS o prądach 400 A i 630 A.
• Jaki jest cel stosowania rozszerzaczy 52,5 mm? Głównym celem jest ułatwienie montażu szerokich końcówek kablowych lub szyn, które przy standardowym rozstawie mogłyby znajdować się zbyt blisko siebie, co stwarzałoby ryzyko przeskoku łuku elektrycznego.
