Zaciski rozgałęźne 4-polowe 2x25/2x35mm2 | KH35A Hager

Opis i Kluczowe Cechy

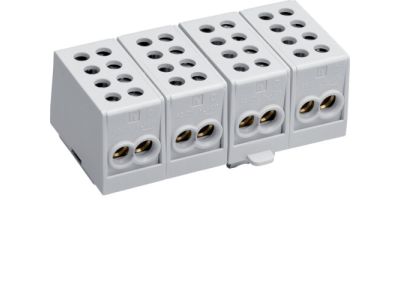

Zaciski rozgałęźne KH35A to 4-polowe złącze przeznaczone do łączenia przewodów o przekroju do 25 mm² oraz 35 mm². Ich konstrukcja umożliwia bezpieczne i pewne rozgałęzianie obwodów w instalacjach elektrycznych. Szerokość modułu jest dostosowana do montażu na szynie TH35 (brak konkretnego wymiaru w danych – pominięto). Produkt stanowi niezawodny element wyposażenia rozdzielnic.

• 4-polowa konstrukcja: umożliwia rozgałęzienie czterech przewodów w jednym punkcie, co upraszcza okablowanie i oszczędza miejsce w rozdzielnicy.
• Zakres przekrojów 2×25 mm² oraz 2×35 mm²: pozwala na łączenie przewodów o różnych przekrojach, zapewniając elastyczność w dopasowaniu do obciążenia i średnicy żył.
• Łatwy montaż na szynie TH35: szybkie i stabilne osadzenie w standardowych rozdzielnicach, bez potrzeby stosowania dodatkowych uchwytów.
• Bezpieczne połączenie z użyciem śrub: gwarantuje pewny styk elektryczny i odporność na poluzowanie podczas pracy instalacji.
• Kompaktowa obudowa z materiałów izolacyjnych: zapewnia ochronę przed przypadkowym zwarciem oraz ułatwia identyfikację biegunów.

Zgodność z Normami

Zaciski KH35A spełniają wymagania europejskich norm bezpieczeństwa oraz oznakowane są znakiem CE. Produkt przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z postanowieniami standardów DIN.

Zastosowanie

Zaciski rozgałęźne KH35A stosuje się w rozdzielnicach elektrycznych do bezpiecznego łączenia i rozgałęziania przewodów. Sprawdzają się zarówno w instalacjach przemysłowych, jak i komercyjnych.

• Tworzenie punktów rozgałęźnych w tablicach rozdzielczych dla obwodów odbiorczych.
• Łączenie przewodów zasilających z wyprowadzeniami do poszczególnych obwodów (oświetlenie, gniazda, siła).
• Wykorzystanie w szafach sterowniczych i automatyce budynkowej jako element łączeniowy do zasilania styczników, przekaźników lub zasilaczy.
• Szybkie i uporządkowane okablowanie w modernizowanych instalacjach przy zmianie przekrojów przewodów.

Wskazówki Montażowe

Montaż zacisków rozgałęźnych KH35A może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest wyłączony spod napięcia. Zaciski montuj na szynie TH35 (DIN) w rozdzielnicy. Dokręć śruby zgodnie z momentem dokręcania podanym w dokumentacji producenta – zbyt mała siła może spowodować nagrzewanie, zbyt duża – uszkodzenie gwintu. Stosuj przewody o przekroju dobranym do prądu obciążenia i zabezpieczenia. Po zakończeniu montażu sprawdź poprawność połączeń oraz izolację.

FAQ

• Czy zaciski KH35A nadają się do przewodów linkowych i sztywnych? Tak, konstrukcja zacisków pozwala na bezpieczne łączenie zarówno przewodów linkowych, jak i sztywnych, pod warunkiem zastosowania odpowiednich końcówek (tulejek) dla przewodów linkowych.
• Jaki stopień ochrony mają zaciski? Stopień ochrony IP zależy od osłony obudowy rozdzielnicy – same zaciski są przeznaczone do montażu wewnątrz rozdzielnicy i nie posiadają własnej osłony. Dla typowych zastosowań w suchych pomieszczeniach wystarcza IP20.
• Czy można łączyć przewody o różnych przekrojach w jednym zacisku? Tak, produkt umożliwia łączenie przewodów o przekroju do 25 mm² w dwóch torach oraz do 35 mm² w dwóch pozostałych. Należy pamiętać, aby każdy tor zacisku był wykorzystany zgodnie z przeznaczeniem i aby nie przekraczać maksymalnych przekrojów.
