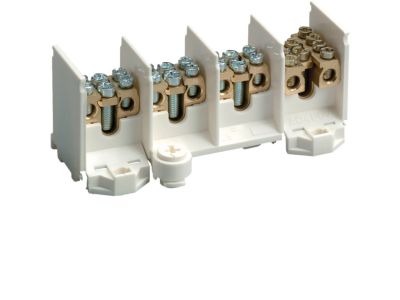

Zaciski rozgałęźne 4-polowe 25/2x16mm2 | K29N Hager

Opis i Kluczowe Cechy

Zaciski rozgałęźne 4-polowe o symbolu K29N przeznaczone są do bezpiecznego i pewnego rozgałęziania przewodów w instalacjach elektrycznych. Umożliwiają przyłączenie przewodów o przekroju 25 mm² oraz dwóch przewodów o przekroju 16 mm² każdy. Dzięki czterobiegunowej konstrukcji zapewniają elastyczność w prowadzeniu obwodów.

• 4 bieguny: umożliwiają rozgałęzienie obwodu na cztery niezależne wyjścia, co ułatwia dystrybucję energii w rozdzielnicy.
• Przekrój przyłączeniowy 25 mm²: pozwala na stosowanie w obwodach o znacznym obciążeniu, np. w liniach zasilających rozdzielnice.
• Możliwość podłączenia 2×16 mm²: umożliwia równoczesne przyłączenie dwóch przewodów o mniejszym przekroju, zwiększając elastyczność konfiguracji.
• Konstrukcja modułowa: dedykowana do montażu na szynie TH35 (standard DIN), co zapewnia szybki i stabilny montaż w rozdzielnicach.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zastosowane materiały i rozwiązania konstrukcyjne odpowiadają standardom bezpieczeństwa stosowanym w instalacjach niskiego napięcia.

Zastosowanie

Zaciski rozgałęźne K29N znajdują zastosowanie tam, gdzie konieczne jest bezpieczne i uporządkowane rozdzielenie przewodów w rozdzielnicach głównych, podrozdzielnicach oraz puszkach przyłączeniowych.

• Rozgałęzianie obwodów zasilających w rozdzielnicach budynkowych i przemysłowych.
• Łączenie przewodów o różnych przekrojach (25 mm² z 2×16 mm²) w jednym punkcie.
• Tworzenie punktów odgałęźnych w instalacjach fotowoltaicznych, HVAC lub oświetleniowych.
• Alternatywa dla tradycyjnych listew zaciskowych w przypadku potrzeby szybkiego montażu i demontażu.

Wskazówki Montażowe

Montaż zacisków rozgałęźnych powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Zaciski montuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie. Przewody należy odpowiednio przygotować – zdjąć izolację na długość zgodną z zaleceniami producenta oraz dobrać przekrój przewodu do obciążenia. Dokręcanie śrub wykonuj z momentem zgodnym z dokumentacją techniczną (zazwyczaj zalecany moment w zakresie 1,5–2,0 Nm, o ile nie podano inaczej). Po zamontowaniu sprawdź poprawność połączeń oraz brak poluzowań.

FAQ

• Czy mogę podłączyć jeden przewód 25 mm² i dodatkowo drugi 25 mm²? Nie, konstrukcja zacisku K29N przewiduje maksymalnie jeden przewód 25 mm² oraz dwa przewody 16 mm². Nie należy przekraczać wartości podanych w specyfikacji.
• Jaki stopień ochrony mają zaciski? Producent nie podaje konkretnego stopnia IP. W standardowych warunkach rozdzielnicy (zamykana obudowa) zaciski są chronione przed dotykiem – montaż w rozdzielnicy z IP odpowiednim do miejsca instalacji.
• Czy zacisk nadaje się do przewodów linkowych? Tak, przeznaczony jest zarówno dla przewodów jednożyłowych, jak i linkowych, pod warunkiem stosowania odpowiednich tulejek zaciskowych dla przewodów linkowych w celu zachowania prawidłowego kontaktu.
