Zaciski ochronne 2x2x16+8x10 | KM10E Hager

Opis i Kluczowe Cechy

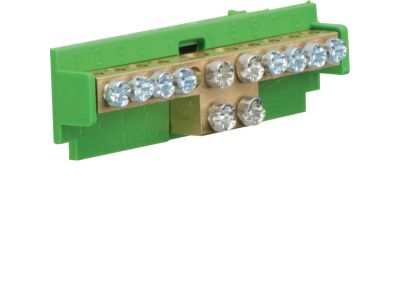

Zaciski ochronne o symbolu KM10E (konfiguracja 2x2x16+8x10) zaprojektowane z myślą o bezpiecznym i niezawodnym podłączaniu przewodów ochronnych w rozdzielnicach modułowych. Oferują możliwość przyłączenia dwóch par przewodów o przekroju do 16 mm² oraz ośmiu przewodów o przekroju do 10 mm², co zapewnia elastyczność w różnych konfiguracjach instalacji.

• Konfiguracja 2x2x16 mm²: umożliwia podłączenie dwóch niezależnych par przewodów ochronnych o dużym przekroju – idealne do obwodów głównych i połączeń wyrównawczych.
• Osiem przyłączy 10 mm²: pozwala na przyłączenie wielu przewodów o mniejszym przekroju, np. dla odbiorów końcowych lub wiązek przewodów.
• Przeznaczenie ochronne: przeznaczone do przewodów PE, zapewniają niską rezystancję połączenia i ciągłość ochrony przeciwporażeniowej.
• Montaż na szynie DIN TH35: szybkie i stabilne osadzenie w rozdzielnicy, zgodne z typowym standardem aparatury modułowej.
• Kompaktowa budowa: oszczędza miejsce w szafie i ułatwia prowadzenie przewodów.

Zgodność z Normami

Zaciski ochronne KM10E zostały zaprojektowane zgodnie z wymaganiami europejskimi i spełniają warunki certyfikacji CE. Produkt jest przystosowany do stosowania w instalacjach elektrycznych niskiego napięcia, zgodnie z ogólnymi wytycznymi norm IEC oraz standardem DIN dla aparatury modułowej.

Zastosowanie

Zaciski ochronne KM10E znajdują zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i uporządkowane przyłączenie przewodów ochronnych w rozdzielnicach i szafach sterowniczych.

• Podłączanie przewodów ochronnych (PE) w rozdzielnicach głównych i podrozdzielnicach.
• Wykonywanie połączeń uziemiających w instalacjach budynkowych i przemysłowych.
• Integracja z systemami ochrony przeciwprzepięciowej (SPD) jako punkt przyłączenia przewodów ochronnych.
• Tworzenie centralnych punktów rozdzielczych dla przewodów PE w szafach sterowniczych i automatyce.

Wskazówki Montażowe

Montaż zacisków ochronnych KM10E powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Zaciski montuje się na szynie DIN TH35 (35 mm) poprzez zatrzaśnięcie. Przekrój przyłączanych przewodów musi odpowiadać wartościom podanym w konfiguracji (2x2x16 mm² lub 8x10 mm²). Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta, aby zapewnić trwałe i niskooporowe połączenie. Przewody powinny być odpowiednio odizolowane i wpięte na pełną głębokość zacisku.

FAQ

• Jakie przewody można podłączyć do zacisków KM10E? Do zacisków można przyłączyć przewody o przekroju do 16 mm² (w dwóch parach) oraz do 10 mm² (w ośmiu niezależnych przyłączach). Łączna liczba miejsc przyłączeniowych wynosi 12 (4 × 16 mm² i 8 × 10 mm²).
• Czy zaciski KM10E montuje się na szynie DIN? Tak, są one przeznaczone do montażu na szynie DIN TH35 (35 mm), co jest standardem w rozdzielnicach modułowych. Montaż odbywa się przez prosty zatrzask.
• Do czego służą zaciski ochronne KM10E? Służą do bezpiecznego przyłączania przewodów ochronnych (PE) – np. uziemiających lub wyrównawczych. Zapewniają niską rezystancję połączenia i gwarantują ciągłość ochrony przeciwporażeniowej w instalacji.
