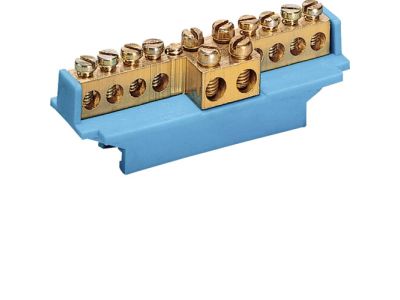

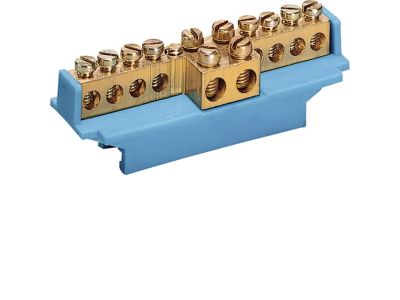

Zaciski neutralne 2x2x16+8x10 | KM10N Hager

Opis i Kluczowe Cechy

Zaciski neutralne KM10N to listwa przyłączeniowa przeznaczona do bezpiecznego i uporządkowanego prowadzenia przewodów neutralnych w rozdzielnicach modułowych. Konstrukcja oferuje 2 przyłącza dla przewodów o przekroju do 16 mm² oraz 8 przyłączy dla przewodów do 10 mm², co zapewnia elastyczność w okablowaniu obwodów o różnych przekrojach. Montaż odbywa się na standardowej szynie TH35 (DIN).

• 2 x 16 mm² + 8 x 10 mm²: Kombinacja przyłączy umożliwia podłączenie zarówno przewodów o większym przekroju (np. od zasilania głównego), jak i wielu odgałęzień o mniejszym przekroju – optymalne zarządzanie przestrzenią w rozdzielnicy.
• Konstrukcja z zaciskami śrubowymi: Pewne i trwałe mocowanie przewodów, minimalizujące ryzyko poluzowania połączeń pod wpływem drgań lub zmian temperatury.
• Montaż na szynie TH35: Szybkie zatrzaśnięcie na szynie DIN 35 mm bez użycia narzędzi – zgodne z typowym systemem mocowania aparatury modułowej.
• Uniwersalne zastosowanie w rozdzielnicach: Listwa neutralna pozwala na łatwe grupowanie przewodów neutralnych, co ułatwia identyfikację obwodów i późniejszą modyfikację instalacji.
• Solidne materiały izolacyjne i przewodzące: Odporność na podwyższone temperatury i obciążenia elektryczne – bezpieczeństwo pracy w standardowych warunkach rozdzielnic.

Zgodność z Normami

Produkt zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE potwierdzający zgodność z wymaganiami dyrektyw Unii Europejskiej. Montaż i użytkowanie zgodne z zaleceniami producenta gwarantuje bezpieczną pracę w instalacjach niskiego napięcia.

Zastosowanie

Zaciski neutralne KM10N znajdują zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i przejrzyste prowadzenie przewodów neutralnych w rozdzielnicach modułowych. Idealne do:

• Rozdzielnic głównych i podrozdzielnic w budynkach mieszkalnych, komercyjnych i przemysłowych.
• Punktów rozdziału przewodów neutralnych dla obwodów oświetleniowych, gniazd wtykowych i odbiorników stałych.
• Modernizacji istniejących rozdzielnic – zastąpienie luźnych połączeń z mostkowaniem zorganizowaną listwą.
• Systemów automatyki budynkowej oraz sterowania, gdzie niezbędne jest wyprowadzenie wielu przewodów neutralnych dla różnych grup urządzeń.

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Listwę zamocuj na szynie TH35 (DIN 35 mm). Przewody należy przygotować zgodnie z ich przekrojem – dla 16 mm² i 10 mm² użyj odpowiednich końcówek, jeśli wymagane. Dokręć śruby zacisków momentem zgodnym z dokumentacją producenta (zalecany 2,0–2,5 Nm). Dobierz przekrój przewodów do prądu obciążenia zgodnie z normą PN-HD 60364. Po montażu sprawdź ciągłość połączeń oraz brak zwarć.

FAQ

• Czy zaciski neutralne KM10N nadają się do przewodów linkowych? Tak, konstrukcja zacisków śrubowych umożliwia pewne połączenie zarówno przewodów litych, jak i linkowych po zastosowaniu odpowiednich tulejek zaciskowych.
• Jaki jest stopień ochrony listwy neutralnej? Produkt nie posiada deklarowanego stopnia ochrony IP – jest przeznaczony do montażu wewnątrz rozdzielnic, które zapewniają wymagane IP. W typowej rozdzielnicy listwy pracują w warunkach IP20 (ochrona przed dotknięciem).
• Jakie napięcie izolacji ma listwa KM10N? Produkt jest przeznaczony do pracy w instalacjach niskiego napięcia (do 1000 V AC), jednak konkretne napięcie izolacji nie zostało podane w danych katalogowych – zaleca się stosowanie w standardowych obwodach 230/400 V.
