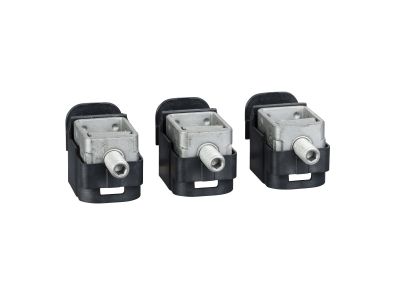

Zaciski klatkowe stalowe 1x( 1,5 do 95mm2 ) 160A do Compact NSX100/160/250 3P ( zestaw 3szt.) | LV429242 Schneider Electric

Opis i Kluczowe Cechy

Zestaw zacisków klatkowych stalowych o numerze katalogowym LV429242 to dedykowane rozwiązanie marki Schneider Electric, zaprojektowane z myślą o zapewnieniu najwyższej jakości połączeń elektrycznych w wyłącznikach serii Compact NSX100, NSX160 oraz NSX250 w wersji 3-biegunowej (3P). Każdy zacisk w zestawie umożliwia bezpieczne i trwałe przyłączenie przewodów o szerokim zakresie przekroju znamionowego, wynoszącym od 1,5 mm² do 95 mm². Dzięki zastosowaniu wysokogatunkowej stali, komponenty te charakteryzują się wyjątkową odpornością mechaniczną oraz stabilnością termiczną, co jest kluczowe przy prądzie znamionowym dochodzącym do 160A.

• Szeroki zakres przyłączy: Możliwość montażu przewodów od 1,5 mm² do 95 mm² pozwala na elastyczne dopasowanie do specyfiki instalacji.
• Wysoka obciążalność: Przystosowanie do pracy z prądem o natężeniu do 160A gwarantuje niezawodność w wymagających obwodach rozdzielczych.
• Kompatybilność systemowa: Idealne dopasowanie do aparatury Compact NSX100-250 eliminuje ryzyko błędów montażowych.
• Trwałość materiałowa: Stalowa konstrukcja zapewnia odpowiedni moment docisku i minimalizuje rezystancję zestykową.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w elektrotechnice przemysłowej. Jako integralne akcesorium do wyłączników Compact NSX, zaciski te spełniają wymagania normy IEC 60947-2, co potwierdza ich przydatność do pracy w profesjonalnych instalacjach niskiego napięcia. Zastosowanie oryginalnych akcesoriów Schneider Electric gwarantuje utrzymanie deklarowanych parametrów zwarciowych i izolacyjnych całego aparatu, co jest niezbędne dla zachowania certyfikacji systemów rozdzielczych.

Zastosowanie

Zaciski klatkowe LV429242 znajdują szerokie zastosowanie w zaawansowanych systemach rozdziału energii elektrycznej nn. Są niezastąpione w budynkach użyteczności publicznej, obiektach przemysłowych oraz infrastrukturze krytycznej, gdzie niezawodność zasilania jest priorytetem. Dzięki swojej solidnej konstrukcji, zestaw ten jest rekomendowany do aplikacji specjalnych, takich jak:

• Przemysł ciężki i procesowy: Gdzie występują trudne warunki pracy i wysokie obciążenia.
• Aplikacje morskie: Wymagające odporności na wibracje i specyficzne warunki środowiskowe.
• Zabezpieczanie silników: Zapewnienie stabilnego styku w układach napędowych.
• Systemy automatycznego przełączania zasilania (SZR): Gdzie pewność połączenia decyduje o ciągłości pracy obiektu.
• Kontrola izolacji i pomiary: Wsparcie dla systemów monitorowania zużycia energii.

Wskazówki Montażowe

Prawidłowy montaż zacisków klatkowych jest kluczowy dla bezpieczeństwa przeciwpożarowego i bezawaryjnej pracy instalacji. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Przygotowanie przewodu: Izolację należy zdjąć na długości odpowiadającej głębokości klatki zaciskowej, dbając o to, aby żyły nie zostały uszkodzone.
• Moment dokręcania: Należy bezwzględnie przestrzegać momentu dokręcania określonego w dokumentacji technicznej wyłącznika Compact NSX, aby uniknąć poluzowania styku lub uszkodzenia gwintu.
• Ułożenie przewodów: Przewody o dużym przekroju (do 95 mm²) powinny być odpowiednio uformowane, aby nie wprowadzały naprężeń mechanicznych na zaciski aparatu.
• Weryfikacja: Po montażu zaleca się sprawdzenie poprawności osadzenia przewodu w klatce przed podaniem napięcia.

FAQ

1. Czy zestaw zawiera zaciski dla wszystkich faz wyłącznika 3P?
Tak, zestaw LV429242 zawiera 3 sztuki zacisków, co pozwala na kompletne wyposażenie jednej strony (zasilającej lub odpływowej) wyłącznika 3-biegunowego.

2. Czy mogę stosować te zaciski z przewodami aluminiowymi?
Zaciski stalowe są standardowo dedykowane do przewodów miedzianych. W przypadku chęci użycia przewodów aluminiowych należy zweryfikować wytyczne producenta dotyczące stosowania past stykowych lub dedykowanych końcówek Al/Cu.

3. Do jakich modeli wyłączników pasują te zaciski?
Zaciski są w pełni kompatybilne z serią Compact NSX100, NSX160 oraz NSX250 marki Schneider Electric.
