Zaciskane końcówki kablowe, kabel Cu 95 mm2, zestaw 4 szt Compact NSX | LV426981 Schneider Electric

Opis i Kluczowe Cechy

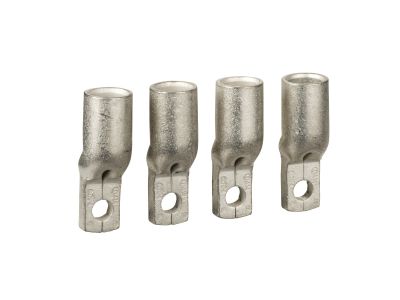

Zestaw czterech zaciskanych końcówek kablowych o symbolu LV426981 przeznaczonych do przewodów miedzianych o przekroju 95 mm². Końcówki są dedykowane do aparatury modułowej serii Compact NSX, co gwarantuje optymalne dopasowanie i niezawodność połączenia. Wykonane z miedzi (Cu), zapewniają niską rezystancję styku i wysoką przewodność, niezbędną w instalacjach o dużym obciążeniu prądowym.

• Przekrój kabla 95 mm² (Cu): Umożliwia bezpieczne przyłączanie przewodów o dużym przekroju, typowych dla obwodów głównych i rozdzielnic przemysłowych, minimalizując spadki napięcia i nagrzewanie.
• Zestaw 4 sztuk: Praktyczne opakowanie do jednorazowego montażu kilku przewodów, np. w trójfazowych obwodach zasilania (3 fazy + N), co skraca czas instalacji.
• Dedykowane do Compact NSX: Precyzyjny kształt i wymiary gwarantują pewne osadzenie w zaciskach wyłączników kompaktowych serii Compact NSX, eliminując ryzyko poluzowania.
• Materiał miedziany (Cu): Wysoka przewodność elektryczna i odporność na korozję zapewniają długotrwałą stabilność połączenia, nawet w warunkach podwyższonej wilgotności.
• Łatwość zaciskania: Standardowa geometria umożliwia stosowanie uniwersalnych narzędzi zaciskowych (wg DIN), co ułatwia montaż na budowie.

Zgodność z Normami

Końcówki kablowe LV426981 spełniają wymagania norm europejskich i posiadają certyfikat CE. Ich konstrukcja jest zgodna z wytycznymi producenta serii Compact NSX, co potwierdza kompatybilność i bezpieczeństwo użytkowania w instalacjach przemysłowych i komercyjnych.

Zastosowanie

Końcówki kablowe przeznaczone są do zaciskania na przewodach miedzianych 95 mm² w celu podłączenia do wyłączników kompaktowych Compact NSX. Znajdują zastosowanie m.in.:

• W rozdzielnicach głównych i podrozdzielniach, gdzie wymagane są bezpieczne przyłącza przewodów o dużym przekroju.
• Przy montażu wyłączników kompaktowych w instalacjach przemysłowych, komercyjnych i energetycznych.
• Do wykonania połączeń w obwodach zasilania maszyn, silników i urządzeń o znacznym poborze prądu.
• W modernizacji istniejących rozdzielnic – jako zamiennik lub uzupełnienie brakujących końcówek.

Wskazówki Montażowe

Montaż końcówek kablowych może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV lub powyżej, w zależności od instalacji). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest wyłączony. Końcówki należy zaciskać odpowiednio dobranymi narzędziami (np. zaciskarka ręczna lub hydrauliczna) zgodnie z zaleceniami producenta narzędzi. Przekrój przewodu musi być zgodny z oznaczonym 95 mm² – nie stosuj do mniejszych lub większych przekrojów. Połączenie powinno być sprawdzone wizualnie i mechanicznie pod kątem pewności osadzenia w zacisku aparatu Compact NSX.

FAQ

• Czy końcówki pasują do innych wyłączników poza serią Compact NSX? Końcówki LV426981 są dedykowane wyłącznie do aparatów Compact NSX. Zastosowanie w innych urządzeniach może skutkować nieprawidłowym stykiem i ryzykiem awarii – przed montażem sprawdź dokumentację techniczną.
• Czy końcówki nadają się do przewodów aluminiowych? Nie. Końcówki są przeznaczone wyłącznie do przewodów miedzianych (Cu) o przekroju 95 mm². Stosowanie z aluminium może prowadzić do korozji galwanicznej i przegrzania.
• Jakie narzędzie jest zalecane do zaciskania? Preferowane są zaciskarki z matrycami odpowiadającymi przekrojowi 95 mm², zgodne z normą DIN 46228. Przed użyciem należy sprawdzić siłę docisku i poprawność zacisku (brak ostrych krawędzi, równomierne odkształcenie).
