Opis i Kluczowe Cechy

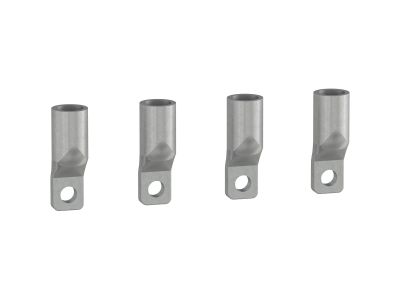

Zaciskane końcówki kablowe o symbolu LV426985 przeznaczone są do łączenia kabli aluminiowych o przekroju 95 mm² z aparaturą serii Compact NSX. Zestaw zawiera 4 sztuki, co umożliwia wykonanie kompletnego przyłącza dla jednego wyłącznika lub rozdzielenie na kilka obwodów. Konstrukcja końcówek zapewnia pewne połączenie elektryczne i mechaniczne przy odpowiednim zaciśnięciu.

• Przekrój kabla Al 95 mm²: dedykowane do grubych przewodów aluminiowych, stosowanych w instalacjach o znacznym obciążeniu prądowym – gwarantują niską rezystancję styku i stabilność połączenia.
• Zestaw 4 sztuk: umożliwia podłączenie wszystkich biegunów wyłącznika Compact NSX lub wykonanie kilku przyłączy w rozdzielnicy – wygoda i oszczędność czasu przy montażu.
• Kompatybilność z Compact NSX: zaprojektowane do współpracy z wyłącznikami tej serii – idealne dopasowanie geometryczne i mechaniczne bez potrzeby modyfikacji.
• Materiał – aluminium: końcówki wykonane z aluminium, co zapewnia zgodność termiczną z przewodem i minimalizuje ryzyko korozji galwanicznej przy łączeniu aluminium z aluminium.
• Łatwy montaż: po odpowiednim zaciśnięciu narzędziem (zalecane przez producenta) tworzą trwałe, bezobsługowe połączenie – skracają czas instalacji w porównaniu z tradycyjnymi metodami.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz standardy jakości Schneider Electricder Electric dedykowane dla akcesoriów serii Compact NSX. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami. Szczegółowe specyfikacje normatywne dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Końcówki zaciskane LV426985 przeznaczone są do profesjonalnych instalacji elektrycznych, w których wymagane jest pewne przyłączenie kabli aluminiowych do wyłączników Compact NSX. Sprawdzą się w następujących scenariuszach:

• Podłączenie przewodów odpływowych w rozdzielnicach głównych i podrozdzielnicach z wyłącznikami NSX.
• Modernizacja lub rozbudowa istniejących instalacji – szybka wymiana złączy bez demontażu szyn.
• Zasilanie odbiorników o dużym poborze prądu (np. silników, transformatorów) w obwodach z aluminiowymi kablami.
• Prace serwisowe w obiektach przemysłowych i komercyjnych, gdzie standardem są wyłączniki Compact NSX.

Wskazówki Montażowe

Montaż końcówek kablowych może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Końcówki należy zaciskać przy użyciu odpowiedniej prasy lub zaciskarki, z siłą i narzędziem zalecanym w dokumentacji producenta. Przekrój kabla musi być zgodny z końcówką (95 mm²). Po zaciśnięciu sprawdzić wytrzymałość mechaniczną połączenia. Wszelkie czynności montażowe wykonuj zgodnie z wytycznymi Schneider Electricder Electric dla serii Compact NSX.

FAQ

• Czy końcówki pasują do kabli miedzianych? Nie, są dedykowane wyłącznie do kabli aluminiowych o przekroju 95 mm². Stosowanie z kablami miedzianymi może skutkować nieprawidłowym połączeniem i ryzykiem przegrzania.
• Czy w zestawie są 4 sztuki – czy to wystarczy do typowego wyłącznika Compact NSX? Tak, standardowy wyłącznik 3- lub 4-biegunowy wymaga 3 lub 4 końcówek na stronę zasilania. Zestaw 4 sztuk pokrywa zapotrzebowanie na jeden kompletny wyłącznik.
• Czy wymagają dodatkowych podkładek lub izolacji? Nie, końcówki są przystosowane do bezpośredniego montażu na zaciskach wyłącznika Compact NSX. W razie potrzeby można zastosować osłonki izolacyjne dostępne w ofercie, ale nie są one wymagane.
