Zacisk zasilania izolowany na 1,5 mm² do 25 mm² w wersjach kołkowych | 5SH5327 Siemens

Alternatywny kod produktu: 5SH5327

Opis i Kluczowe Cechy

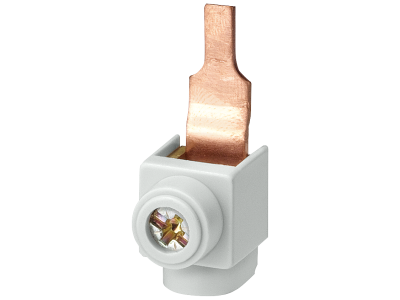

Zacisk zasilania izolowany Siemens o symbolu 5SH5327 przeznaczony do przewodów o przekroju od 1,5 mm² do 25 mm² w wersjach kołkowych. Dzięki szerokiemu zakresowi zaciskania umożliwia elastyczne łączenie przewodów o różnym przekroju w rozdzielnicach i szafach sterowniczych, a izolowana obudowa zwiększa bezpieczeństwo użytkowania.

• Zakres przewodów 1,5–25 mm²: uniwersalność zastosowania – jeden zacisk obsługuje zarówno cienkie przewody sygnałowe, jak i grube przewody zasilające.
• Wersja kołkowa: ułatwia szybkie i pewne łączenie bez potrzeby stosowania dodatkowych końcówek.
• Izolacja obudowy: minimalizuje ryzyko przypadkowego dotknięcia części pod napięciem podczas montażu i eksploatacji.
• Producent Siemens: gwarancja jakości i niezawodności wynikająca z wieloletniego doświadczenia w branży elektrotechnicznej.

Zgodność z Normami

Produkt zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i posiada oznaczenie CE. Przeznaczony do stosowania w instalacjach spełniających wymagania dyrektyw niskonapięciowych.

Zastosowanie

Zacisk zasilania izolowany znajduje zastosowanie w rozdzielnicach elektrycznych, szafach sterowniczych oraz w systemach dystrybucji energii. Szczególnie polecany do przyłączania przewodów o dużym przekroju w obwodach zasilających.

• Przyłączanie przewodów zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie przewodów w szafach sterowniczych w automatyce przemysłowej.
• Wykorzystanie w systemach bezpiecznikowych NEOZED i DIAZED (jako wyposażenie dodatkowe).
• Montaż w instalacjach domowych i przemysłowych wymagających pewnych połączeń przewodów.

Wskazówki Montażowe

Montaż zacisku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Zacisk mocuje się na szynie TH35 (DIN) zgodnie z dokumentacją producenta. Moment dokręcania śrub należy stosować zgodnie z danymi na opakowaniu lub w instrukcji. Przekrój przewodu dobrać do obciążalności prądowej zacisku oraz zabezpieczeń obwodu.

FAQ

• Czy zacisk nadaje się do przewodów wielożyłowych? Tak, zakres 1,5–25 mm² obejmuje zarówno przewody jednożyłowe, jak i wielożyłowe. Dla przewodów linkowych zaleca się zastosowanie końcówek tulejkowych.
• Jaką funkcję pełni wersja kołkowa? Kołek (szpilka) ułatwia szybkie łączenie – wystarczy wsunąć przewód z odpowiednio przygotowaną końcówką, bez konieczności dokręcania dodatkowych elementów.
• Czy zacisk wymaga specjalnych narzędzi do montażu? W wersji kołkowej przewód należy uprzednio zaizolować i ewentualnie zakończyć tulejką. Sam montaż na szynie DIN wykonuje się ręcznie, bez użycia elektronarzędzi.
