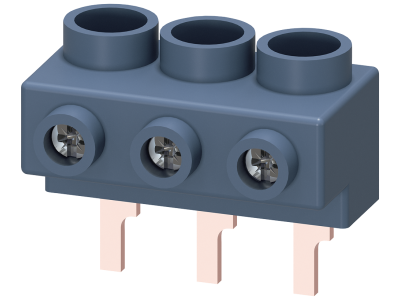

Zacisk zasilania 3-fazowego dla szyny zbiorczej 3-fazowej dla wlk. S0 i S00, podłączenie od góry | 3RV1915-5A Siemens

Alternatywny kod produktu: 3RV19155A

Opis i Kluczowe Cechy

Zacisk zasilania 3-fazowego o symbolu 3RV1915-5A z systemu modułowego SIRIUS przeznaczony jest do podłączenia 3-fazowej szyny zbiorczej do styczników i wyłączników silnikowych wielkości S0 oraz S00. Konstrukcja z przyłączem od góry i wtykowymi zaciskami umożliwia szybki i bezpieczny montaż bez użycia specjalistycznych narzędzi. Dedykowany do rozdzielnic przemysłowych.

• Kompatybilność z wielkościami S0 i S00: Uniwersalne zastosowanie z najpopularniejszymi stycznikami i wyłącznikami silnikowymi systemu SIRIUS – jeden model obsługuje dwie wielkości.
• Podłączenie od góry: Ułatwia prowadzenie przewodów i optymalizuje przestrzeń montażową w szafie sterowniczej.
• Przyłącza w formie wtyku: Montaż beznarzędziowy, redukcja czasu instalacji i ryzyka błędów okablowania.
• Przystosowany do szyny zbiorczej 3-fazowej: Zapewnia równomierne zasilanie trzech faz bezpośrednio z szyny.
• Modułowy system SIRIUS: Pełna integracja z aparaturą tego systemu – gwarancja dopasowania i niezawodności.

Zgodność z Normami

Produkt jest zgodny z europejskimi normami bezpieczeństwa oraz posiada certyfikację CE. Zaprojektowany zgodnie z wymaganiami standardu DIN dla systemów modułowych SIRIUS.

Zastosowanie

Zacisk przeznaczony do stosowania w rozdzielnicach i szafach sterowniczych jako element doprowadzenia zasilania do styczników i wyłączników silnikowych.

• Zasilanie 3-fazowe styczników S0 i S00 w przemysłowych układach automatyki.
• Podłączenie wyłączników silnikowych i przełączników bezpieczeństwa w systemach SIRIUS.
• Organizacja dystrybucji zasilania w rozdzielnicach głównych i podrozdzielniach.
• Modernizacja istniejących szaf – szybka rozbudowa o dodatkowe obwody sterownicze.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odłączony od źródła zasilania. Zacisk montuje się na szynie DIN TH35 (zgodnie z systemem SIRIUS). Moment dokręcania przewodów i przekrój żył należy dobrać zgodnie z dokumentacją techniczną producenta.

FAQ

• Jakie urządzenia można podłączyć za pomocą tego zacisku? Zacisk jest przeznaczony do styczników i wyłączników silnikowych wielkości S0 i S00 systemu SIRIUS.
• Czy podłączenie wymaga specjalnych narzędzi? Nie, przyłącza wykonane są w formie wtyku, co umożliwia beznarzędziowy montaż.
• Czy zacisk nadaje się do wielkości S1 lub S2? Nie, jest dedykowany wyłącznie dla wielkości S0 i S00. Do innych wielkości należy stosować odpowiednie akcesoria.
