Zacisk z rożkiem do uziemiaczy Z rozkiem do uziemien, Al 35-157mm² | SEW20.31 Ensto

Opis i Kluczowe Cechy

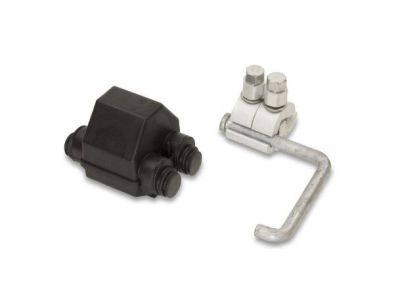

Zacisk z rożkiem SEW20.31 marki ENSTO to zaawansowane rozwiązanie techniczne dedykowane do pracy w systemach elektroenergetycznych, w szczególności w liniach napowietrznych w systemie PAS (przewody w osłonie izolacyjnej). Głównym zadaniem tego komponentu jest zapewnienie skutecznej ochrony przeciwłukowej oraz umożliwienie bezpiecznego i sprawnego zakładania uziemiaczy przenośnych. Konstrukcja zacisku opiera się na technologii przebijania izolacji (IPC), co oznacza, że podczas montażu nie ma potrzeby mechanicznego zdejmowania warstwy izolacyjnej z przewodu głównego. Przekrój znamionowy obsługiwanych przewodów aluminiowych mieści się w szerokim zakresie od 35 mm² do 157 mm², co zapewnia dużą uniwersalność w projektowaniu i modernizacji sieci.

• Zintegrowany rożek: Specjalnie wyprofilowany element dostosowany do współpracy z zaciskami śrubowymi uziemiaczy przenośnych.
• Technologia przebijania izolacji: Eliminuje ryzyko uszkodzenia żyły roboczej podczas korowania i skraca czas prac montażowych.
• Ochrona przeciwłukowa: Skutecznie minimalizuje skutki wystąpienia łuku elektrycznego w liniach PAS.
• Przyłącze dodatkowe: Zacisk posiada dedykowane miejsce do przyłączenia przewodu aluminiowego owiniętego wokół szyjki izolatora, co zwiększa stabilność mechaniczną i elektryczną układu.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami obowiązującymi w sektorze energetyki zawodowej. Zacisk SEW20.31 spełnia wymagania dotyczące osprzętu do linii napowietrznych z przewodami pełnoizolowanymi i w osłonie. Materiały użyte do produkcji charakteryzują się wysoką odpornością na korozję atmosferyczną oraz promieniowanie UV, co gwarantuje długowieczność eksploatacji w trudnych warunkach środowiskowych. Każdy element przechodzi testy wytrzymałości elektrycznej oraz mechanicznej, co potwierdza jego niezawodność w systemach ochrony przeciwprzepięciowej i uziemiającej.

Zastosowanie

Zacisk SEW20.31 znajduje szerokie zastosowanie w budowie i eksploatacji średniego napięcia (SN). Jest kluczowym elementem w miejscach, gdzie wymagane jest okresowe zakładanie uziemień ochronnych na zwodach pionowych lub w punktach sekcjonowania sieci. Dzięki swojej budowie idealnie sprawdza się w systemach linii PAS, gdzie priorytetem jest zachowanie ciągłości izolacji przy jednoczesnym zapewnieniu punktu dostępowego dla ekip serwisowych. Może być stosowany zarówno w nowych instalacjach, jak i przy modernizacji istniejących ciągów liniowych, gdzie wymagane jest doposażenie sieci w punkty uziemiające.

Wskazówki Montażowe

Montaż zacisku powinien być przeprowadzany przez wykwalifikowany personel przy użyciu odpowiednich narzędzi izolowanych. Przed przystąpieniem do prac należy upewnić się, że przekrój przewodu mieści się w zakresie 35-157 mm². Zacisk należy umieścić na przewodzie i dokręcać śruby z odpowiednim momentem obrotowym, aż do momentu przebicia izolacji i uzyskania trwałego kontaktu elektrycznego. Należy zwrócić szczególną uwagę na poprawne ułożenie przewodu Al wokół szyjki izolatora w dedykowanym miejscu przyłączeniowym. Rożek uziemiający musi być skierowany w sposób umożliwiający swobodne podejście z drążkiem izolacyjnym i zaciskiem uziemiacza przenośnego.

FAQ

• Czy zacisk SEW20.31 wymaga smarowania styków? Zaciski ENSTO są fabrycznie przygotowane do montażu, jednak zawsze należy przestrzegać instrukcji producenta dotyczącej konserwacji styków w specyficznych warunkach środowiskowych.
• Czy można stosować ten zacisk na przewodach miedzianych? Produkt jest dedykowany do przewodów aluminiowych (Al) w zakresie 35-157 mm². Stosowanie na innych materiałach wymaga weryfikacji kompatybilności galwanicznej.
• Jaki jest główny cel stosowania rożka? Rożek służy jako bezpieczny punkt styku dla uziemiaczy przenośnych, chroniąc jednocześnie przewód główny przed uszkodzeniami mechanicznymi podczas częstego zakładania i zdejmowania uziemień.
