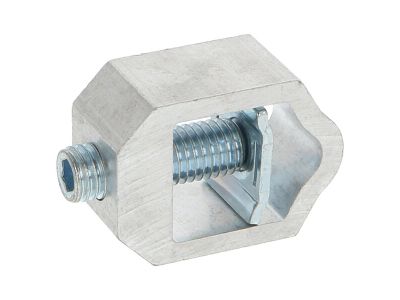

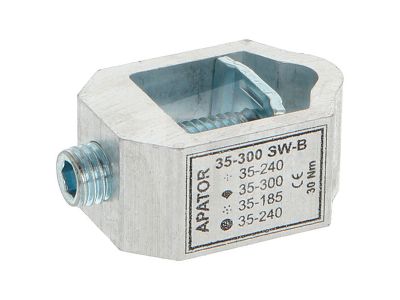

Zacisk V-klema na pojedynczy przewód 35-300mm2, aluminium, 35-300 SW-B | 1119510081T Apator

Opis i Kluczowe Cechy

Zacisk typu V-klema o oznaczeniu 35-300 SW-B to zaawansowane rozwiązanie konstrukcyjne od renomowanego producenta aparatury łączeniowej – firmy APATOR. Produkt został zaprojektowany z myślą o profesjonalnych systemach rozdziału energii, gdzie kluczowe jest zapewnienie trwałego i bezpiecznego połączenia elektrycznego. Wykonanie z wysokogatunkowego stopu aluminium gwarantuje nie tylko doskonałą przewodność, ale również odporność na przeciążenia termiczne. Zacisk obsługuje szeroki zakres przekrojów przewodów, od 35 mm² do aż 300 mm², co czyni go niezwykle uniwersalnym elementem w szafach sterowniczych i rozdzielnicach niskiego napięcia.

• Szeroki zakres przyłączy: Możliwość montażu pojedynczego przewodu o przekroju znamionowym od 35 mm² do 300 mm² pozwala na optymalizację stanów magazynowych.
• Materiał wykonania: Zastosowanie aluminium o wysokich parametrach technicznych zapewnia optymalny stosunek masy do wytrzymałości mechanicznej.
• Stabilność styku: Specjalnie wyprofilowany kształt litery V wymusza centryczne ułożenie żyły, co minimalizuje rezystancję przejścia.
• Trwałość: Konstrukcja odporna na cykliczne zmiany temperatury pracy, co zapobiega luzowaniu się połączeń w czasie eksploatacji.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania normatywne obowiązujące w branży elektroenergetycznej. Zacisk V-klema 35-300 SW-B został przetestowany pod kątem wytrzymałości prądowej oraz mechanicznej zgodnie z normą PN-EN 60947-7-1, co potwierdza jego przydatność do stosowania w profesjonalnych instalacjach przemysłowych. Posiada certyfikację CE, co jest gwarancją bezpieczeństwa użytkowania na rynku europejskim oraz zgodności z dyrektywami niskonapięciowymi.

Zastosowanie

Zacisk V-klema znajduje szerokie zastosowanie w sektorze B2B, szczególnie w projektach realizowanych przez prefabrykatorów rozdzielnic oraz firmy elektroinstalacyjne. Jest idealnym rozwiązaniem do:

• Podłączania kabli zasilających o dużych przekrojach do aparatury modułowej i szyn zbiorczych.
• Stosowania w rozłącznikach bezpiecznikowych oraz podstawach bezpiecznikowych produkcji APATOR.
• Budowy systemów zasilania awaryjnego i przemysłowych układów automatyki.
• Modernizacji istniejących stacji transformatorowych, gdzie wymagana jest wysoka niezawodność połączeń aluminiowych i miedzianych.

Wskazówki Montażowe

Aby zapewnić długowieczność i bezpieczeństwo instalacji, podczas montażu zacisku V-klema należy przestrzegać następujących zasad:

• Przygotowanie przewodu: W przypadku żył aluminiowych należy usunąć warstwę tlenków i zastosować odpowiednią pastę stykową.
• Moment dokręcania: Należy używać klucza dynamometrycznego, aby dokręcić śrubę z momentem zalecanym przez producenta (zgodnie z dokumentacją techniczną dla danego przekroju).
• Pozycjonowanie: Żyła przewodu powinna być wprowadzona centralnie w gniazdo zacisku, aby nacisk był rozłożony równomiernie na całej powierzchni styku.
• Kontrola okresowa: Zaleca się regularne sprawdzanie siły docisku w ramach przeglądów okresowych rozdzielnicy, szczególnie w pierwszych miesiącach po instalacji.

FAQ

1. Czy zacisk można stosować zarówno do przewodów miedzianych, jak i aluminiowych?
Tak, konstrukcja zacisku pozwala na przyłączanie żył wykonanych z obu tych materiałów, pod warunkiem zachowania odpowiednich procedur montażowych dla aluminium.

2. Jaki jest maksymalny przekrój przewodu, który można zamontować w tym zacisku?
Maksymalny przekrój znamionowy przewodu wynosi 300 mm², co pozwala na przesyłanie bardzo dużych prądów roboczych.

3. Czy produkt pasuje do wszystkich rozłączników marki APATOR?
Zacisk jest dedykowany do konkretnych serii aparatów. Przed montażem należy zweryfikować kompatybilność z modelem rozłącznika lub podstawy bezpiecznikowej w dokumentacji technicznej urządzenia.
