Zacisk V-klema na dwa przewody 50-300mm2, aluminium, 2/50-300SW-B | 1119510082T Apator

Opis i Kluczowe Cechy

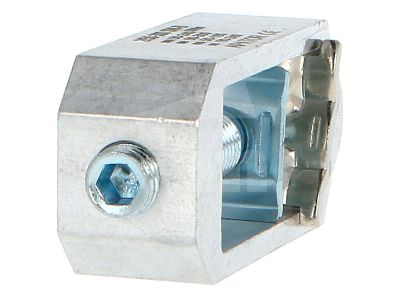

Zacisk typu V-klema o oznaczeniu 2/50-300SW-B to zaawansowane rozwiązanie osprzętowe od renomowanego producenta APATOR, zaprojektowane z myślą o profesjonalnych systemach rozdziału energii. Produkt ten umożliwia jednoczesne i bezpieczne przyłączenie dwóch przewodów o przekroju znamionowym od 50 mm² do 300 mm². Wykonanie z wysokiej jakości stopu aluminium gwarantuje nie tylko doskonałą przewodność elektryczną, ale również wysoką odporność na korozję oraz optymalną wagę komponentu, co ułatwia prace instalacyjne w rozdzielnicach.

• Podwójne przyłącze: Konstrukcja pozwala na montaż dwóch żył kablowych w jednym zacisku, co znacząco optymalizuje przestrzeń wewnątrz aparatury rozdzielczej.
• Szeroki zakres przekrojów: Obsługa przewodów od 50 mm² do 300 mm² czyni ten element niezwykle uniwersalnym w zastosowaniach przemysłowych.
• Trwałość materiałowa: Zastosowane aluminium zostało poddane procesom technologicznym zapewniającym stabilność styku elektrycznego w długim okresie eksploatacji.
• Precyzja wykonania: Produkt charakteryzuje się wysoką powtarzalnością wymiarową, co jest kluczowe przy montażu w szynowych systemach zasilających.

Zgodność z Normami

Zacisk V-klema 2/50-300SW-B został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektroenergetycznej. Produkt spełnia wymagania normy PN-EN 60947-7-1, co potwierdza jego przydatność do stosowania w niskonapięciowej aparaturze rozdzielczej i sterowniczej. Dzięki certyfikacji producenta APATOR, instalatorzy mają pewność, że komponent przeszedł testy wytrzymałości prądowej oraz próby mechaniczne, co minimalizuje ryzyko awarii wynikających z przegrzania styku lub poluzowania połączenia.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze energetyki zawodowej oraz w dużych obiektach przemysłowych. Jest idealnym rozwiązaniem do:

• Łączenia kabli zasilających w rozdzielnicach głównych i polach odpływowych.
• Systemów szynowych, gdzie wymagane jest pewne odejście mocy przy użyciu kabli o dużych przekrojach.
• Modernizacji istniejących stacji transformatorowych, gdzie konieczne jest zwiększenie przepustowości prądowej poprzez równoległe prowadzenie przewodów.
• Instalacji OZE, w tym w farmach fotowoltaicznych i wiatrowych, do łączenia inwerterów z siecią nN.

Wskazówki Montażowe

Aby zapewnić długotrwałą i bezawaryjną pracę połączenia, podczas montażu należy przestrzegać następujących zasad:

• Przygotowanie żył: Przed umieszczeniem przewodu w zacisku należy dokładnie oczyścić żyłę z tlenków i nałożyć odpowiednią pastę stykową (szczególnie przy przewodach aluminiowych).
• Moment dokręcania: Należy bezwzględnie stosować klucz dynamometryczny, aby dokręcić śruby zacisku z momentem zalecanym przez producenta. Zapobiega to uszkodzeniu gwintu oraz gwarantuje optymalny docisk.
• Ułożenie kabli: Przewody powinny być wprowadzone prosto, bez zbędnych naprężeń mechanicznych oddziałujących na korpus V-klemy.
• Kontrola okresowa: Zaleca się regularne sprawdzanie stanu połączeń śrubowych w ramach przeglądów okresowych rozdzielnicy.

FAQ

• Czy zacisk można stosować z przewodami miedzianymi? Zacisk jest wykonany z aluminium. W przypadku łączenia z miedzią należy upewnić się, że zastosowano odpowiednie podkładki bimetaliczne lub pasty zapobiegające korozji elektrochemicznej na styku Cu-Al.
• Jaki jest maksymalny przekrój przewodu? Zacisk obsługuje przewody o przekroju do 300 mm².
• Czy produkt pasuje do standardowych rozłączników listwowych? Tak, konstrukcja typu V-klema jest kompatybilna z większością aparatury modułowej i listwowej marki APATOR oraz innych producentów stosujących standard V-terminal.
