Zacisk uniwers,złączkaOTL16-5x szary-niebi-żół-ziel5x1xAl/Cu 1,5-16mm2 1000VAC/1500VDC mocow.szyna | MAA5016A10 Morek

Opis i Kluczowe Cechy

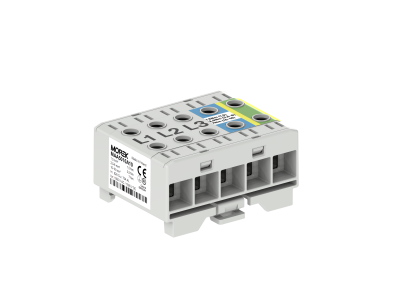

Uniwersalny zacisk OTL16-5x to kompaktowa listwa pięciobiegunowa z dziesięcioma otworami montażowymi, przeznaczona do łączenia przewodów miedzianych i aluminiowych o przekrojach od 1,5 do 16 mm². Wykonana z tworzywa PA6 bezhalogenowego, charakteryzuje się niewielkimi wymiarami oraz czytelnym oznaczeniem torów kolorystycznych: trzy pola szare, jedno niebieskie i jedno żółto-zielone. Złącze współpracuje z szyną DIN, zapewniając stabilne i bezpieczne mocowanie w szafach sterowniczych i rozdzielnicach.

• Uniwersalność zastosowania (Al/Cu): Bezpośrednie łączenie przewodów aluminiowych i miedzianych dzięki cynowanym stykom – eliminuje potrzebę stosowania adapterów i dodatkowych złącz.
• Fabrycznie aplikowana pasta kontaktowa: Zapewnia doskonałą przewodność elektryczną i ochronę przed korozją styków aluminiowych, zwiększając niezawodność połączenia.
• Obudowa z tworzywa PA6 bezhalogenowego: Charakteryzuje się wysoką odpornością mechaniczną, niepalnością oraz brakiem emisji szkodliwych gazów w przypadku pożaru – bezpieczeństwo instalacji.
• Zacisk klasy A: Testowane pod kątem odporności na przeciążenia i zwarcia, spełnia najwyższe standardy jakościowe w rygorystycznych badaniach laboratoryjnych.
• Napięcie znamionowe 1000 V AC / 1500 V DC: Możliwość stosowania w instalacjach niskiego napięcia oraz systemach fotowoltaicznych, zapewniając elastyczność zastosowań.

Zgodność z Normami

Zacisk OTL16-5x spełnia wymagania norm międzynarodowych dotyczących bezpieczeństwa elektrycznego, w tym klasę palności V-0 według UL 94. Produkt posiada certyfikację zgodną z normami IEC, EN oraz certyfikatami międzynarodowymi, co potwierdza jego niezawodność i bezpieczeństwo eksploatacji.

Zastosowanie

Uniwersalny zacisk OTL16-5x został zaprojektowany do stosowania w instalacjach wymagających kompaktowych i pewnych rozwiązań połączeniowych, gdzie kluczowe jest bezpieczeństwo i stabilność styku.

• Instalacje automatyki przemysłowej i sterowania maszyn.
• Rozdzielnice pomocnicze, szafy sterownicze i tablice rozdzielcze w budynkach biurowych i przemysłowych.
• Systemy domowe i biurowe, w których wymagane jest łączenie przewodów miedzianych i aluminiowych.
• Mniejsze instalacje fotowoltaiczne oraz układy zasilania awaryjnego.

Wskazówki Montażowe

Montaż zacisku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w strefie roboczej. Zacisk należy zamocować na szynie DIN, a następnie wprowadzić przewody miedziane lub aluminiowe do odpowiednich otworów, postępując zgodnie z oznaczeniami kolorystycznymi. Po dokręceniu śrub należy sprawdzić szczelność styku i brak luzów. Nie przekraczać maksymalnego momentu dokręcania zalecanego przez producenta – szczegóły w dokumentacji technicznej. Przechowywać w suchym i wolnym od kurzu miejscu.

FAQ

• Czy zacisk OTL16-5x nadaje się do łączenia przewodów aluminiowych? Tak – dzięki cynowanym stykom i fabrycznie aplikowanej paście kontaktowej, zacisk umożliwia bezpośrednie łączenie przewodów miedzianych i aluminiowych bez konieczności stosowania dodatkowych adapterów.
• Jakie jest maksymalne napięcie znamionowe zacisku? Zacisk posiada napięcie znamionowe 1000 V AC oraz 1500 V DC, co pozwala na jego stosowanie w instalacjach niskiego napięcia oraz systemach fotowoltaicznych.
• Czy zacisk jest odporny na zwarcia? Tak – zacisk posiada klasę A, co oznacza, że został przetestowany pod kątem odporności na przeciążenia prądowe i zwarcia, spełniając surowe wymagania norm bezpieczeństwa.
