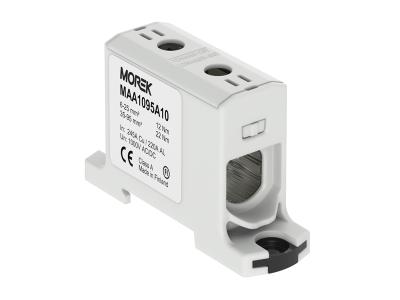

Zacisk uniwersalny, złączka OTL95 szara, 1xAl/Cu 6-95mm2 1000V, MAA1095A10 | MAA1095A10 Morek

Opis i Kluczowe Cechy

Zacisk uniwersalny OTL95 o numerze katalogowym MAA1095A10 to zaawansowane rozwiązanie łączeniowe zaprojektowane przez renomowanego producenta MOREK. Złączka ta została stworzona z myślą o profesjonalnych systemach rozdziału energii, gdzie kluczowa jest niezawodność i uniwersalność. Produkt umożliwia bezpieczne połączenie przewodów wykonanych zarówno z miedzi (Cu), jak i aluminium (Al), co eliminuje problemy związane z korozją galwaniczną dzięki specjalnemu cynowaniu korpusu.

• Szeroki zakres przekrojów: Możliwość montażu przewodów o przekroju znamionowym od 6 mm² do 95 mm² zapewnia ogromną elastyczność w projektowaniu instalacji.
• Wysokie napięcie znamionowe: Urządzenie jest przystosowane do pracy w obwodach o napięciu do 1000V AC oraz 1500V DC, co czyni je idealnym wyborem do nowoczesnych systemów fotowoltaicznych (PV).
• Trwała obudowa: Wykonana z wysokiej jakości tworzywa w kolorze szarym, charakteryzuje się wysoką odpornością termiczną i mechaniczną.
• Kompaktowa konstrukcja: Optymalne wymiary pozwalają na oszczędność miejsca w rozdzielnicy przy zachowaniu pełnych parametrów prądowych.

Zgodność z Normami

Złączka OTL95 spełnia rygorystyczne wymagania bezpieczeństwa i jakości, co jest potwierdzone odpowiednimi certyfikatami. Produkt jest zgodny z normą EN 60947-7-1, co gwarantuje stabilność parametrów elektrycznych pod obciążeniem. Dodatkowo, zastosowane materiały izolacyjne są wolne od halogenów, co podnosi standard bezpieczeństwa przeciwpożarowego w obiektach przemysłowych i użyteczności publicznej. Klasyfikacja napięciowa do 1500V DC potwierdza przydatność komponentu w wymagających aplikacjach prądu stałego.

Zastosowanie

Dzięki swojej uniwersalności, zacisk MAA1095A10 znajduje szerokie zastosowanie w wielu sektorach branży elektro-technicznej:

• Rozdzielnice główne i sterownicze: Jako punkt zasilający lub rozdzielczy dla kabli o dużych przekrojach.
• Instalacje fotowoltaiczne: Dzięki certyfikacji na 1500V DC, idealnie sprawdza się w łączeniu stringów i inwerterów wielkoskalowych.
• Przemysł: Systemy zasilania maszyn i urządzeń, gdzie wymagane jest pewne połączenie przewodów aluminiowych z miedzianymi szynami lub osprzętem.
• Budownictwo komercyjne: Pionowe i poziome linie zasilające w biurowcach i centrach logistycznych.

Wskazówki Montażowe

Prawidłowy montaż jest kluczem do długowieczności instalacji. Zacisk OTL95 jest przystosowany do montażu na standardowej szynie DIN 35 mm, co znacząco przyspiesza prace instalacyjne. Podczas montażu należy zwrócić uwagę na:

• Moment dokręcania: Należy ściśle przestrzegać wartości momentu obrotowego podanego przez producenta (zależnego od przekroju przewodu), aby zapewnić optymalny styk i uniknąć uszkodzenia gwintu.
• Przygotowanie przewodu: W przypadku przewodów aluminiowych zaleca się usunięcie warstwy tlenków i zastosowanie odpowiedniej pasty kontaktowej.
• Długość odizolowania: Należy zdjąć izolację z przewodu na długości odpowiadającej głębokości komory zaciskowej, aby uniknąć odsłoniętych części pod napięciem.

FAQ

Czy złączka OTL95 wymaga stosowania tulejek na przewodach typu linka?
Zaleca się stosowanie tulejek izolowanych w celu zapewnienia najlepszego kontaktu i ochrony drucików linki przed rozwarstwieniem podczas dokręcania śruby dociskowej.

Czy można w jednym zacisku łączyć jednocześnie przewód Al i Cu?
Zacisk jest przystosowany do obu typów metali, jednak w przypadku łączenia bezpośredniego w jednej komorze należy upewnić się, że konstrukcja zacisku zapobiega bezpośredniemu stykowi tych metali (korpus cynowany OTL na to pozwala).

Jaki jest stopień ochrony tego zacisku?
Zacisk posiada stopień ochrony IP20, co oznacza zabezpieczenie przed dostępem palcem do części niebezpiecznych, co jest standardem dla komponentów montowanych wewnątrz obudów i rozdzielnic.
