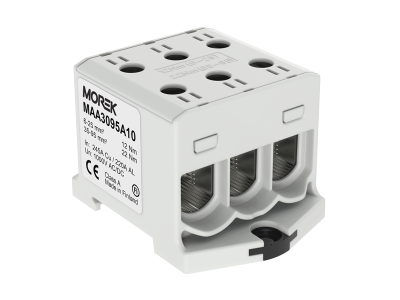

Zacisk uniwersalny, złączka OTL95-3 szary Al/Cu 6-95mm2 TS35 1-tor 6-otw zaciskowe MAA3095A10 | MAA3095A10 Morek

Opis i Kluczowe Cechy

Zacisk uniwersalny OTL95-3 marki MOREK to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o profesjonalnych systemach rozdziału energii. Produkt charakteryzuje się konstrukcją 1-torową wyposażoną w aż 6 otworów zaciskowych, co pozwala na elastyczne i bezpieczne łączenie wielu przewodów w jednym punkcie. Złączka została przystosowana do obsługi szerokiego zakresu przekrojów znamionowych od 6 mm² do 95 mm², co czyni ją niezwykle wszechstronnym elementem w szafach sterowniczych i rozdzielnicach niskiego napięcia.

• Uniwersalność materiałowa: Specjalna powłoka styków umożliwia bezpieczne łączenie zarówno przewodów aluminiowych (Al), jak i miedzianych (Cu), eliminując ryzyko korozji elektrochemicznej.
• Wysoka obciążalność: Solidna budowa pozwala na stabilną pracę w instalacjach o dużym natężeniu prądu, zapewniając niską rezystancję przejścia.
• Kompaktowa obudowa: Wykonana z wysokiej jakości tworzywa izolacyjnego w kolorze szarym, zapewnia doskonałą izolację elektryczną i odporność mechaniczną.
• Montaż na szynę DIN: System mocowania na standardową szynę TS35 gwarantuje szybką instalację i stabilne osadzenie wewnątrz rozdzielnicy.

Zgodność z Normami

Złączka OTL95-3 o numerze katalogowym MAA3095A10 została zaprojektowana i przetestowana zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Spełnia wymagania normy EN 60947-7-1, co potwierdza jej przydatność jako niezawodnego elementu w przemysłowych aparaturach rozdzielczych i sterowniczych. Produkt posiada certyfikację CE oraz jest zgodny z dyrektywą RoHS, co gwarantuje brak substancji szkodliwych i najwyższą jakość wykonania komponentów przewodzących.

Zastosowanie

Dzięki swojej unikalnej konstrukcji z sześcioma otworami zaciskowymi, model OTL95-3 znajduje szerokie zastosowanie w sektorze B2B, w tym:

• Budowa rozdzielnic: Idealny jako punkt rozgałęźny dla głównych linii zasilających o przekroju do 95 mm².
• Przemysł i Automatyka: Wykorzystywany w szafach sterowniczych do łączenia obwodów siłowych wymagających pewnego styku elektrycznego.
• Modernizacja instalacji: Pozwala na łatwe przejście z przewodów aluminiowych starszego typu na nowoczesne okablowanie miedziane bez konieczności stosowania dodatkowych podkładek bimetalicznych.
• Infrastruktura energetyczna: Stosowany w złączach kablowych i węzłach energetycznych wymagających wysokiej trwałości połączenia.

Wskazówki Montażowe

Aby zapewnić długotrwałą i bezawaryjną pracę zacisku OTL95-3, należy przestrzegać poniższych zaleceń inżynieryjnych:

• Przygotowanie przewodów: Końcówki przewodów aluminiowych powinny zostać oczyszczone z warstwy tlenków i zabezpieczone dedykowaną pastą kontaktową przed umieszczeniem w zacisku.
• Moment dokręcania: Należy używać klucza dynamometrycznego, aby dokręcić śruby zaciskowe z momentem zalecanym przez producenta dla danego przekroju (szczegółowe dane na obudowie), co zapobiega luzowaniu się styków pod wpływem drgań i zmian temperatury.
• Montaż na szynie: Upewnij się, że zatrzask na szynę TS35 został poprawnie zablokowany, co zapobiegnie przesuwaniu się złączki podczas podłączania sztywnych kabli o dużym przekroju.
• Prowadzenie kabli: Przewody o przekroju 95 mm² wymagają odpowiedniego promienia gięcia, aby nie wprowadzać naprężeń mechanicznych na korpus złączki.

FAQ

• Czy złączka OTL95-3 wymaga stosowania tulejek na przewodach typu linka? Tak, dla zapewnienia najlepszego styku i ochrony drucików linki przed przecięciem przez śrubę dociskową, zaleca się stosowanie odpowiednio dobranych tulejek cienkościennych.
• Czy można w jednym zacisku łączyć jednocześnie aluminium i miedź? Tak, konstrukcja zacisku OTL95-3 jest bimetaliczna, co pozwala na bezpieczne łączenie obu tych materiałów w obrębie jednego bloku zaciskowego.
• Jaki jest stopień ochrony tego zacisku? Standardowo zaciski tego typu posiadają stopień ochrony IP20, co oznacza zabezpieczenie przed dostępem palcem do części pod napięciem, jednak wymagają montażu w obudowie lub rozdzielnicy.
