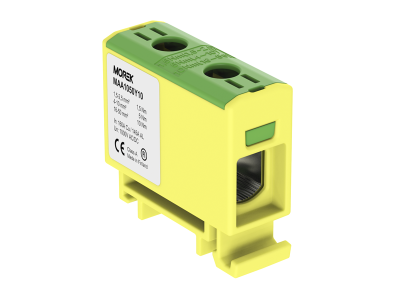

Zacisk uniwersalny, złączka OTL50 żółto-zielona, 1xAl/Cu 1,5-50mm2 1000V, MAA1050Y10 | MAA1050Y10 Morek

Opis i Kluczowe Cechy

Zacisk uniwersalny OTL50 w kolorze żółto-zielonym to zaawansowane rozwiązanie łączeniowe zaprojektowane przez firmę MOREK, dedykowane do profesjonalnych systemów elektroenergetycznych. Złączka ta charakteryzuje się wyjątkową wszechstronnością, umożliwiając bezpieczne i trwałe połączenie przewodów wykonanych zarówno z aluminium (Al), jak i miedzi (Cu). Przekrój znamionowy obsługiwanych przewodów mieści się w szerokim zakresie od 1,5 mm² do 50 mm², co pozwala na elastyczne dopasowanie do wymagań instalacji o różnym obciążeniu prądowym.

• Uniwersalność materiałowa: Specjalna konstrukcja zacisku eliminuje ryzyko korozji elektrochemicznej na styku różnych metali, co jest kluczowe przy łączeniu aluminium z miedzią.
• Wysoka izolacja napięciowa: Produkt jest przystosowany do pracy przy napięciu znamionowym izolacji wynoszącym 1000 V AC oraz 1500 V DC, co czyni go idealnym wyborem do nowoczesnych instalacji fotowoltaicznych oraz przemysłowych.
• Wytrzymała obudowa: Wykonana z wysokiej jakości tworzywa o stopniu ochrony IP20, zapewniająca bezpieczeństwo użytkowania i odporność na przebicia.
• Kolorystyka ochronna: Żółto-zielona obudowa jednoznacznie identyfikuje złączkę jako element toru ochronnego (PE), ułatwiając organizację i serwisowanie rozdzielnicy.

Zgodność z Normami

Złączka OTL50 o numerze katalogowym MAA1050Y10 została zaprojektowana i przetestowana zgodnie z rygorystycznymi normami europejskimi, co gwarantuje najwyższy poziom bezpieczeństwa i niezawodności w aplikacjach przemysłowych. Produkt spełnia wymagania normy EN 60947-7-2, dotyczącej aparatury rozdzielczej i sterowniczej niskiego napięcia w zakresie listew zaciskowych ochronnych. Posiada certyfikację CE oraz jest zgodny z dyrektywą RoHS, co potwierdza brak substancji niebezpiecznych w procesie produkcji.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom napięciowym, zacisk OTL50 znajduje szerokie zastosowanie w wielu sektorach elektrotechniki:

• Rozdzielnice główne i obiektowe: Jako punkt rozdziału lub połączenia przewodów ochronnych PE.
• Instalacje fotowoltaiczne (PV): Dzięki obsłudze napięcia 1500 V DC, doskonale sprawdza się w systemach odnawialnych źródeł energii.
• Przemysł ciężki: Stabilne połączenie przewodów o dużych przekrojach w szafach sterowniczych maszyn.
• Budownictwo komercyjne: Pewne i trwałe mostkowanie instalacji w budynkach biurowych i centrach logistycznych.

Wskazówki Montażowe

Prawidłowy montaż jest kluczem do długowieczności instalacji. Zacisk OTL50 jest przystosowany do montażu na standardowej szynie DIN 35 mm, co zapewnia szybką i stabilną instalację wewnątrz obudowy. Podczas montażu należy zwrócić uwagę na następujące aspekty:

• Przygotowanie przewodu: Należy zdjąć izolację na odpowiedniej długości, a w przypadku przewodów aluminiowych zaleca się usunięcie warstwy tlenków i zastosowanie pasty stykowej.
• Moment dokręcania: Śruba dociskowa powinna zostać dokręcona z odpowiednią siłą (zgodnie z dokumentacją techniczną dla danego przekroju), co zapobiega przegrzewaniu się styku.
• Kontrola okresowa: W instalacjach z przewodami aluminiowymi zaleca się okresowe sprawdzanie momentu dokręcenia śrub ze względu na zjawisko pełzania aluminium.

FAQ

Czy złączka OTL50 może być używana jako zacisk fazowy?
Ten konkretny model w kolorze żółto-zielonym jest dedykowany do funkcji ochronnych (PE). Do przewodów fazowych zaleca się stosowanie złączek OTL w kolorze szarym, niebieskim lub czarnym.

Czy można w jednym zacisku łączyć jednocześnie przewód miedziany i aluminiowy?
Tak, konstrukcja zacisków OTL firmy Morek pozwala na bezpieczne łączenie przewodów Al i Cu w jednym zacisku, pod warunkiem zachowania odpowiednich procedur montażowych dla aluminium.

Jaki jest stopień ochrony tego zacisku?
Zacisk posiada stopień ochrony IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcem oraz przed ciałami obcymi o średnicy powyżej 12,5 mm.
