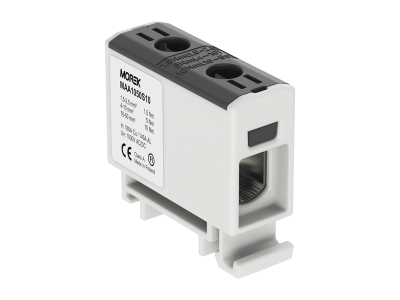

Zacisk uniwersalny, złączka OTL50 czarna, 1xAl/Cu 1,5-50mm2 1000V, MAA1050S10 | MAA1050S10 Morek

Opis i Kluczowe Cechy

Zacisk uniwersalny OTL50 (symbol MAA1050S10) w kolorze czarnym to zaawansowane technologicznie złącze przeznaczone do bezpośredniego podłączania przewodów aluminiowych i miedzianych o przekrojach od 1,5 mm² do 50 mm². Wykonany z materiału o klasie palności V0 (UL94), gwarantuje maksymalne bezpieczeństwo przeciwpożarowe. Obudowa wyposażona w mechanizm ClickSet™ umożliwia szybki montaż na szynie DIN, a fabrycznie naniesiona pasta kontaktowa eliminuje konieczność dodatkowej obróbki.

• Bezpośrednie połączenie Al/Cu: Specjalna technologia ocynowania pozwala na bezpieczne podłączanie przewodów aluminiowych i miedzianych bez adapterów, upraszczając instalację i redukując koszty.
• Pasta kontaktowa fabrycznie naniesiona: Gotowy do użycia produkt eliminuje ryzyko błędów montażowych i przyspiesza prace instalacyjne – wystarczy dokręcić śrubę z momentem zgodnym z oznaczeniem na obudowie.
• Napięcie znamionowe 1000V AC/DC: Wysokie parametry napięciowe zapewniają uniwersalność zastosowania w instalacjach niskonapięciowych, średnionapięciowych oraz fotowoltaicznych.
• Klasa palności V0 (UL94): Materiał obudowy charakteryzuje się samogasnącymi właściwościami, minimalizując ryzyko rozprzestrzeniania ognia w przypadku zwarcia.
• Mechanizm ClickSet™: Szybki montaż na szynie DIN bez dodatkowych narzędzi – idealne rozwiązanie do rozdzielnic i szaf sterowniczych.

Zgodność z Normami

Zacisk uniwersalny OTL50 spełnia wymagania norm EN 60947-7-1 (dla wyposażenia łączeniowego niskonapięciowego), EN 61238-1 (dla złączy prasowanych i śrubowych) oraz posiada certyfikat UL 1059. Produkt posiada oznakowanie CE, potwierdzające zgodność z dyrektywami unijnymi.

Zastosowanie

Zacisk uniwersalny OTL50 to wszechstronne rozwiązanie do instalacji wymagających niezawodnych i bezpiecznych połączeń elektrycznych, gdzie konieczne jest bezpośrednie podłączenie przewodów aluminiowych i miedzianych.

• Główne zaciski zasilające w rozdzielnicach niskonapięciowych i średnionapięciowych.
• Instalacje fotowoltaiczne – połączenia między modułami, falownikami i akumulatorami.
• Przemysłowe szafy sterownicze – rozdział mocy i zasilanie maszyn.
• Budynki mieszkalne i komercyjne – przyłącza kablowe, tablice rozdzielcze.

Wskazówki Montażowe

Montaż zacisku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w obwodzie. Przed montażem upewnić się, że przewód jest odpowiednio przygotowany (odizolowany na wymaganą długość). Zacisk należy zamontować na szynie DIN przy użyciu mechanizmu ClickSet™ lub za pomocą śrub M4 – moment dokręcenia 2,0 Nm (zgodnie z oznaczeniem na obudowie). Fabrycznie naniesiona pasta kontaktowa nie wymaga dodatkowego smarowania. Po podłączeniu przewodów sprawdzić szczelność i brak luzów.

FAQ

• Czy zacisk OTL50 można stosować z przewodami wielodrutowymi? Tak, zacisk jest kompatybilny z przewodami sztywnymi, linkami oraz przewodami sektorowymi, zarówno miedzianymi, jak i aluminiowymi, w zakresie przekrojów 1,5–50 mm².
• Jaki jest zalecany moment dokręcania? Moment dokręcania wynosi 2,0 Nm – wartość jest wyraźnie oznaczona na obudowie zacisku.
• Czy zacisk nadaje się do instalacji fotowoltaicznych? Tak, dzięki napięciu znamionowemu 1000V AC/DC i odporności na przeciążenia, zacisk sprawdza się w instalacjach fotowoltaicznych.
