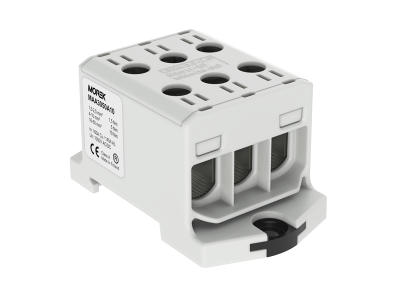

Zacisk uniwersalny, złączka OTL50-3 szara, 3xAl/Cu 1,5-50mm2 1000V, MAA3050A10 | MAA3050A10 Morek

Opis i Kluczowe Cechy

Zacisk uniwersalny OTL50-3 marki MOREK to zaawansowane rozwiązanie łączeniowe zaprojektowane z myślą o profesjonalnych systemach elektroenergetycznych. Model MAA3050A10 charakteryzuje się potrójną konstrukcją torów prądowych, co pozwala na jednoczesne i niezależne podłączenie trzech przewodów w jednej obudowie. Kluczową zaletą złączki jest jej uniwersalność materiałowa – specjalna powłoka styków umożliwia bezpieczne łączenie zarówno przewodów miedzianych (Cu), jak i aluminiowych (Al), eliminując ryzyko korozji elektrochemicznej na styku różnych metali.

• Szeroki zakres przekrojów: Możliwość montażu przewodów o przekroju znamionowym od 1,5 mm² do 50 mm² zapewnia elastyczność w projektowaniu instalacji o różnym obciążeniu.
• Wysokie napięcie znamionowe: Urządzenie jest przystosowane do pracy przy napięciu 1000 V AC oraz aż 1500 V DC, co czyni je idealnym komponentem do nowoczesnych systemów fotowoltaicznych (PV).
• Kompaktowa obudowa: Wykonana z wysokiej jakości tworzywa w kolorze szarym, zapewnia stopień ochrony oraz trwałość mechaniczną wymaganą w warunkach przemysłowych.
• Trójpolowa konstrukcja: Oznaczenie OTL50-3 wskazuje na trzy niezależne zaciski, co optymalizuje miejsce w rozdzielnicy i przyspiesza prace montażowe.

Zgodność z Normami

Złączka OTL50-3 została poddana rygorystycznym testom jakościowym, aby zapewnić najwyższy poziom bezpieczeństwa w instalacjach niskiego napięcia. Produkt spełnia wymagania normy EN 60947-7-1, co potwierdza jego parametry elektryczne i mechaniczne jako złączki torowej. Dodatkowo, certyfikacja obejmuje standardy dotyczące przewodności i odporności cieplnej, co gwarantuje stabilną pracę nawet przy maksymalnym obciążeniu prądowym dopuszczalnym dla przewodów o przekroju 50 mm².

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom izolacji, zacisk MAA3050A10 znajduje szerokie zastosowanie w wielu sektorach:

• Rozdzielnice główne i sterownicze: Jako punkt rozdziału energii lub złącze zasilające dla odbiorników dużej mocy.
• Instalacje fotowoltaiczne: Dzięki obsłudze napięcia 1500 V DC, złączka doskonale sprawdza się w łańcuchach DC oraz przy podłączaniu inwerterów przemysłowych.
• Przemysł i automatyka: Łączenie kabli zasilających Al/Cu w szafach sterowniczych maszyn.
• Budownictwo komercyjne: Stabilne połączenia w pionach zasilających i tablicach piętrowych.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia długotrwałej bezawaryjności połączenia. Zacisk OTL50-3 jest przeznaczony do montażu na standardowej szynie DIN (TS35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Przygotowanie przewodów: W przypadku przewodów aluminiowych zaleca się usunięcie warstwy tlenków i zastosowanie odpowiedniej pasty kontaktowej.
• Moment dokręcania: Należy stosować klucz dynamometryczny, aby uzyskać docisk zgodny ze specyfikacją producenta, co zapobiega przegrzewaniu się styku.
• Długość odizolowania: Należy zdjąć izolację z przewodu na długości odpowiadającej głębokości komory zaciskowej, aby uniknąć odsłoniętych części pod napięciem.

FAQ

Czy złączka OTL50-3 wymaga stosowania tulejek na przewodach typu linka?
Zaleca się stosowanie tulejek zaciskowych na przewodach typu linka, aby zapewnić optymalną powierzchnię styku i zapobiec przecinaniu pojedynczych drucików przez śrubę dociskową.

Czy można w jednym zacisku łączyć jednocześnie przewód aluminiowy i miedziany?
Tak, konstrukcja zacisków OTL firmy MOREK pozwala na bezpieczne łączenie przewodów Al i Cu w obrębie jednego zacisku dzięki cynowaniu elementów przewodzących.

Jaki jest kolor obudowy i czy dostępne są inne warianty?
Model MAA3050A10 posiada obudowę w kolorze szarym, który jest standardem dla przewodów fazowych w instalacjach przemysłowych.
