Zacisk uniwersalny, złączka OTL50-3 niebieska, 3xAl/Cu 1,5-50mm2 1000V, MAA3050B10 | MAA3050B10 Morek

Opis i Kluczowe Cechy

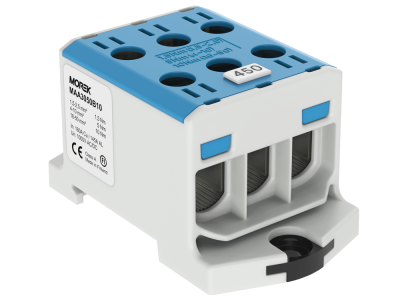

Zacisk uniwersalny OTL50-3 w kolorze niebieskim to zaawansowane rozwiązanie łączeniowe zaprojektowane przez firmę MOREK, dedykowane do profesjonalnych systemów elektroenergetycznych. Produkt charakteryzuje się potrójnym punktem przyłączeniowym, co pozwala na efektywne rozdzielanie potencjału w obrębie jednej złączki. Kluczową zaletą jest możliwość pracy z przewodami wykonanymi zarówno z miedzi (Cu), jak i aluminium (Al), co eliminuje konieczność stosowania oddzielnych typów złączek dla różnych materiałów przewodzących.

• Szeroki zakres przekrojów: Złączka obsługuje przewody o przekroju znamionowym od 1,5 mm² do 50 mm², co zapewnia ogromną elastyczność podczas projektowania i modernizacji rozdzielnic.
• Wysokie napięcie znamionowe: Urządzenie jest przystosowane do pracy w instalacjach o napięciu do 1000V AC oraz 1500V DC, co czyni je idealnym wyborem również dla systemów fotowoltaicznych (PV).
• Trwałość i bezpieczeństwo: Obudowa wykonana z wysokiej jakości materiałów izolacyjnych w kolorze niebieskim ułatwia identyfikację toru neutralnego (N) w instalacji.
• Kompaktowa konstrukcja: Optymalne wymiary pozwalają na oszczędność miejsca na szynie montażowej przy zachowaniu pełnej wydajności prądowej.

Zgodność z Normami

Zacisk OTL50-3 o numerze katalogowym MAA3050B10 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi, co gwarantuje niezawodność w wymagających warunkach przemysłowych. Produkt spełnia wymagania normy EN 60947-7-1, dotyczącej aparatury niskonapięciowej, oraz normy EN 61238-1, która definiuje wymagania dla złączy prasowanych i mechanicznych do kabli energetycznych. Dzięki certyfikacji na napięcie 1500V DC, złączka jest w pełni bezpieczna do stosowania w nowoczesnych systemach odnawialnych źródeł energii.

Zastosowanie

Dzięki swojej uniwersalności, złączka OTL50-3 znajduje szerokie zastosowanie w wielu sektorach branży elektro-technicznej:

• Rozdzielnice przemysłowe: Jako punkt rozdziału zasilania w szafach sterowniczych i automatyki.
• Instalacje fotowoltaiczne: Dzięki obsłudze napięcia 1500V DC, idealnie sprawdza się w łączeniu stringów i sekcji DC.
• Budownictwo komercyjne: Wykorzystywana w głównych tablicach rozdzielczych budynków biurowych i handlowych.
• Modernizacje: Umożliwia bezpieczne łączenie starych instalacji aluminiowych z nowymi komponentami miedzianymi bez ryzyka korozji elektrochemicznej.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia długotrwałej i bezawaryjnej pracy złącza. Należy zwrócić uwagę na następujące aspekty:

• Montaż na szynie: Złączka jest przystosowana do standardowej szyny DIN (TS35), co zapewnia szybką i stabilną instalację.
• Przygotowanie przewodów: W przypadku przewodów aluminiowych zaleca się usunięcie warstwy tlenków z powierzchni żyły oraz zastosowanie odpowiedniej pasty stykowej.
• Moment dokręcania: Należy ściśle przestrzegać momentu dokręcania śrub zaciskowych określonego przez producenta, aby zapewnić optymalny styk elektryczny i uniknąć uszkodzenia gwintu lub żyły przewodu.
• Identyfikacja: Niebieski kolor obudowy powinien być wykorzystywany zgodnie ze schematem instalacji, najczęściej do oznaczania przewodu neutralnego.

FAQ

Czy złączka OTL50-3 wymaga stosowania tulejek na przewodach typu linka?
Zaleca się stosowanie tulejek izolowanych dla przewodów typu linka, aby zapewnić powtarzalność połączenia i uniknąć rozwarstwienia drucików miedzianych podczas dokręcania śruby.

Czy można w jednym zacisku łączyć jednocześnie przewód miedziany i aluminiowy?
Tak, konstrukcja zacisków OTL firmy MOREK pozwala na bezpieczne łączenie przewodów Al i Cu w obrębie jednego zacisku, dzięki specjalnemu cynowaniu elementów kontaktowych.

Jakie jest maksymalne napięcie pracy dla prądu stałego?
Zacisk jest certyfikowany do pracy z napięciem stałym do 1500V DC, co czyni go doskonałym komponentem do systemów PV.
