Zacisk uniwersalny, złączka OTL50-2 żółto-zielona, 2xAl/Cu 1,5-50mm2 1000V, MAA2050Y10 | MAA2050Y10 Morek

Opis i Kluczowe Cechy

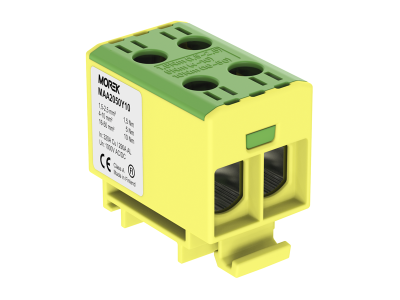

Zacisk uniwersalny OTL50-2 w kolorze żółto-zielonym to zaawansowane rozwiązanie łączeniowe zaprojektowane przez firmę MOREK, dedykowane do profesjonalnych systemów elektroenergetycznych. Złączka ta charakteryzuje się możliwością przyłączenia dwóch przewodów o przekroju znamionowym od 1,5 mm² do 50 mm², co zapewnia wyjątkową elastyczność podczas projektowania i modernizacji rozdzielnic. Dzięki zastosowaniu specjalistycznej powłoki stykowej, produkt umożliwia bezpieczne łączenie zarówno przewodów miedzianych (Cu), jak i aluminiowych (Al) w jednym zacisku, eliminując ryzyko korozji elektrochemicznej.

• Wysokie napięcie znamionowe: Urządzenie jest przystosowane do pracy w instalacjach o napięciu do 1000V AC oraz 1500V DC, co czyni je idealnym wyborem dla systemów fotowoltaicznych i przemysłowych.
• Podwójne wejście: Konstrukcja 2xAl/Cu pozwala na efektywne mostkowanie lub rozdzielanie potencjałów bez konieczności stosowania dodatkowych akcesoriów.
• Trwałość materiałowa: Obudowa wykonana z wysokiej jakości tworzywa o właściwościach samogasnących gwarantuje bezpieczeństwo pożarowe.
• Kolorystyka ochronna: Żółto-zielone wykończenie jednoznacznie identyfikuje złączkę jako element toru ochronnego (PE).

Zgodność z Normami

Złączka OTL50-2 o numerze katalogowym MAA2050Y10 została poddana rygorystycznym testom laboratoryjnym, aby zapewnić najwyższy poziom bezpieczeństwa w środowisku przemysłowym. Produkt spełnia wymagania normy EN 60947-7-2, co potwierdza jego przydatność jako złączki ochronnej w aparaturze niskiego napięcia. Dodatkowo, certyfikacja obejmuje zgodność z dyrektywą RoHS, co świadczy o braku substancji szkodliwych w procesie produkcyjnym, oraz standardy CE, gwarantujące dopuszczenie do obrotu na rynku europejskim.

Zastosowanie

Zacisk uniwersalny MOREK znajduje szerokie zastosowanie w sektorze B2B, szczególnie tam, gdzie wymagana jest niezawodność i szybkość montażu. Jest to kluczowy komponent w:

• Rozdzielnicach głównych i obiektowych: Jako punkt rozdziału przewodu ochronnego PE.
• Instalacjach fotowoltaicznych (PV): Dzięki obsłudze napięcia 1500V DC idealnie sprawdza się w łańcuchach modułów i inwerterach wielkoskalowych.
• Przemyśle ciężkim: Odporność na trudne warunki pracy pozwala na stosowanie w szafach sterowniczych maszyn.
• Budownictwie komercyjnym: Zapewnia stabilne połączenia w pionach zasilających budynków biurowych i magazynowych.

Wskazówki Montażowe

Prawidłowy montaż jest kluczem do długowieczności instalacji. Zacisk OTL50-2 jest przystosowany do montażu na standardowej szynie DIN (TS35), co pozwala na szybką instalację w większości typowych obudów. Podczas montażu należy zwrócić uwagę na odpowiednie przygotowanie końcówek przewodów aluminiowych (usunięcie warstwy tlenków i zastosowanie pasty stykowej, jeśli jest wymagana). Niezbędne jest zachowanie zalecanego momentu dokręcania śrub imbusowych, co gwarantuje optymalny docisk i minimalną rezystancję przejścia. Przekrój 50 mm² wymaga precyzyjnego ułożenia kabla w komorze zaciskowej, aby uniknąć naprężeń mechanicznych na korpusie złączki.

FAQ

• Czy złączka OTL50-2 może być używana z przewodami typu linka? Tak, zaciski OTL są przystosowane do przewodów typu drut oraz linka, jednak przy lince zaleca się stosowanie odpowiednich tulejek zaciskowych dla zapewnienia najlepszego styku.
• Czy można mieszać przewody Al i Cu w jednym zacisku? Tak, konstrukcja zacisku MOREK pozwala na jednoczesne podłączenie przewodu aluminiowego i miedzianego dzięki cynowanej powierzchni bloku przewodzącego.
• Jaki jest stopień ochrony tej złączki? Złączka zapewnia stopień ochrony IP20, co oznacza zabezpieczenie przed dostępem palca do części pod napięciem.
