Zacisk uniwersalny, złączka OTL50-2 niebieska, 2xAl/Cu 1,5-50mm2 1000V, MAA2050B10 | MAA2050B10 Morek

Opis i Kluczowe Cechy

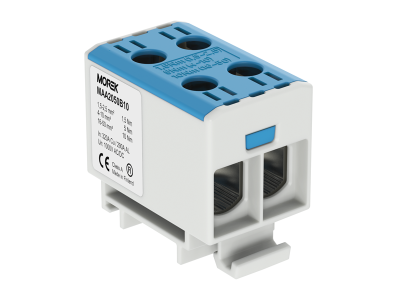

Zacisk uniwersalny OTL50-2 w kolorze niebieskim (kod produktu MAA2050B10) to zaawansowane rozwiązanie łączeniowe od renomowanego producenta MOREK, zaprojektowane z myślą o najwyższej niezawodności w instalacjach elektroenergetycznych. Złączka ta charakteryzuje się możliwością przyłączenia dwóch przewodów o przekroju znamionowym od 1,5 mm² do 50 mm², co czyni ją niezwykle wszechstronnym komponentem w rozdzielnicach niskiego napięcia. Dzięki zastosowaniu specjalistycznej powłoki stykowej, zacisk umożliwia bezpieczne łączenie zarówno przewodów miedzianych (Cu), jak i aluminiowych (Al), eliminując ryzyko korozji elektrochemicznej na styku różnych metali.

• Wysoka izolacja napięciowa: Urządzenie jest przystosowane do pracy przy napięciu znamionowym izolacji wynoszącym 1000 V AC oraz 1500 V DC, co pozwala na jego stosowanie w nowoczesnych systemach fotowoltaicznych oraz przemysłowych sieciach prądu stałego.
• Podwójne przyłącze: Konstrukcja 2xAl/Cu pozwala na efektywne mostkowanie lub rozdzielanie potencjałów bez konieczności stosowania dodatkowych szyn zbiorczych.
• Trwałość materiałowa: Obudowa wykonana z wysokiej jakości tworzywa o wysokiej odporności termicznej zapewnia bezpieczeństwo eksploatacji w trudnych warunkach przemysłowych.
• Kolorystyka: Niebieski kolor obudowy jednoznacznie identyfikuje złączkę jako przeznaczoną do torów neutralnych (N), co ułatwia organizację i serwisowanie instalacji.

Zgodność z Normami

Zacisk OTL50-2 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Spełnia on wymagania normy EN 60947-7-1, co gwarantuje odpowiednią wytrzymałość mechaniczną oraz elektryczną. Produkt posiada certyfikację CE oraz jest zgodny z dyrektywą RoHS, co potwierdza brak substancji szkodliwych w procesie produkcji. Wysoka klasa palności materiałów izolacyjnych zapewnia bezpieczeństwo przeciwpożarowe wewnątrz rozdzielnic.

Zastosowanie

Złączka uniwersalna MOREK znajduje szerokie zastosowanie w profesjonalnym sektorze elektro-technicznym. Jest idealnym rozwiązaniem do:

• Budowy rozdzielnic głównych i podrozdzielnic w budownictwie wielorodzinnym oraz przemysłowym.
• Systemów odnawialnych źródeł energii (OZE), w szczególności w instalacjach fotowoltaicznych pracujących na napięciu do 1500V DC.
• Przemysłowych układów automatyki, gdzie wymagane jest pewne połączenie przewodów o dużych przekrojach.
• Modernizacji istniejących instalacji, gdzie zachodzi potrzeba przejścia z przewodów aluminiowych na miedziane przy zachowaniu pełnej ciągłości prądowej.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia długotrwałej bezawaryjności połączenia. Zacisk OTL50-2 jest przystosowany do montażu na standardowej szynie DIN (TS35). Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Przygotowanie przewodów: Końcówki przewodów aluminiowych powinny zostać oczyszczone z warstwy tlenków i pokryte pastą stykową przed umieszczeniem w zacisku.
• Moment dokręcania: Należy ściśle przestrzegać momentu dokręcania śrub zaciskowych określonego przez producenta, aby zapewnić optymalny docisk bez uszkodzenia struktury żyły przewodu.
• Prowadzenie kabli: Przewody o przekroju 50 mm² wymagają odpowiedniego promienia gięcia, aby uniknąć naprężeń mechanicznych na korpusie złączki.

FAQ

• Czy złączka OTL50-2 może być stosowana z przewodami typu linka? Tak, złączka obsługuje zarówno druty, jak i linki, jednak w przypadku linek zaleca się stosowanie odpowiednich tulejek zaciskowych dla zapewnienia najlepszego styku.
• Czy można łączyć w jednym zacisku przewód Al i Cu jednocześnie? Tak, konstrukcja zacisku OTL50-2 pozwala na bezpieczne łączenie przewodów aluminiowych i miedzianych dzięki cynowanej powierzchni elementów przewodzących.
• Jakie jest maksymalne napięcie pracy dla prądu stałego? Zacisk jest certyfikowany do pracy z napięciem do 1500 V DC, co czyni go doskonałym wyborem do aplikacji solarnych.
