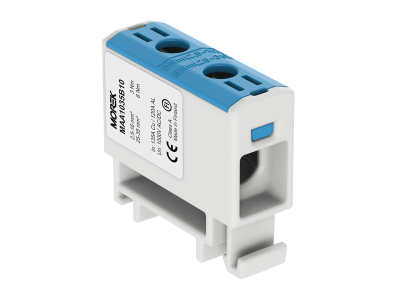

Zacisk uniwersalny, złączka OTL35 niebieska, 1xAl/Cu 2,5-35mm2 1000V, MAA1035B10 | MAA1035B10 Morek

Opis i Kluczowe Cechy

Zacisk uniwersalny OTL35 w kolorze niebieskim, o numerze katalogowym MAA1035B10, to zaawansowane rozwiązanie łączeniowe zaprojektowane przez firmę MOREK z myślą o profesjonalnych systemach elektroenergetycznych. Złączka ta umożliwia bezpieczne i trwałe połączenie przewodów wykonanych zarówno z miedzi (Cu), jak i aluminium (Al), co eliminuje konieczność stosowania oddzielnych typów złączy dla różnych materiałów przewodzących. Przekrój znamionowy obsługiwanych przewodów mieści się w szerokim zakresie od 2,5 mm² do 35 mm², co pozwala na elastyczne dopasowanie do wymagań instalacji o zróżnicowanym obciążeniu prądowym.

• Uniwersalność materiałowa: Specjalna konstrukcja zacisku pozwala na bezpośrednie łączenie kabli aluminiowych i miedzianych bez ryzyka korozji galwanicznej.
• Wysokie napięcie znamionowe: Urządzenie jest przystosowane do pracy w układach o napięciu do 1000V AC oraz 1500V DC, co czyni je idealnym do nowoczesnych instalacji fotowoltaicznych (PV).
• Kompaktowa budowa: Optymalne wymiary pozwalają na oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności.
• Kolorystyka: Niebieska obudowa ułatwia identyfikację toru neutralnego (N) w układach wielofazowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Złączka OTL35 spełnia wymagania normy EN 60947-7-1, co gwarantuje stabilność parametrów elektrycznych oraz mechaniczną wytrzymałość połączenia. Posiada certyfikację potwierdzającą bezpieczeństwo użytkowania w instalacjach niskiego napięcia, a zastosowane materiały izolacyjne charakteryzują się wysoką klasą palności, co minimalizuje ryzyko rozprzestrzeniania się ognia w przypadku awarii.

Zastosowanie

Zacisk OTL35 znajduje szerokie zastosowanie w sektorze przemysłowym oraz budownictwie komercyjnym. Jest niezastąpiony w:

• Rozdzielnicach głównych i obiektowych: Jako punkt rozdziału energii lub złącze zasilające.
• Systemach fotowoltaicznych: Dzięki obsłudze napięcia 1500V DC doskonale sprawdza się w łańcuchach modułów PV.
• Automatyce przemysłowej: Do łączenia obwodów siłowych o dużym przekroju.
• Modernizacjach instalacji: Gdzie zachodzi potrzeba przejścia z przewodów aluminiowych na miedziane.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia długotrwałej bezawaryjności połączenia. Zacisk OTL35 jest przystosowany do montażu na standardowej szynie DIN (TS35). Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Przygotowanie przewodu: Końcówki przewodów aluminiowych powinny zostać oczyszczone z warstwy tlenków i pokryte odpowiednią pastą stykową.
• Moment dokręcania: Należy ściśle przestrzegać momentu dokręcania śruby zaciskowej wskazanego przez producenta, aby zapewnić optymalny docisk bez uszkodzenia struktury żyły.
• Izolacja: Należy upewnić się, że izolacja przewodu dochodzi do samej krawędzi korpusu zacisku, eliminując ryzyko przypadkowego dotyku części czynnych.

FAQ

Czy złączka OTL35 może być stosowana na zewnątrz?
Złączka powinna być montowana wewnątrz obudów lub rozdzielnic o odpowiednim stopniu ochrony IP, dostosowanym do warunków środowiskowych panujących w miejscu instalacji.

Czy można w jednym zacisku łączyć jednocześnie przewód Al i Cu?
Zacisk jest certyfikowany do obu typów materiałów, jednak w przypadku wprowadzania dwóch przewodów do jednego otworu (jeśli konstrukcja na to pozwala), należy upewnić się, że są one zgodne z dokumentacją techniczną producenta.

Jaki jest zakres temperatur pracy dla tego modelu?
Zaciski serii OTL są zaprojektowane do pracy w standardowych temperaturach przemysłowych, zazwyczaj do 80°C temperatury otoczenia, przy zachowaniu odpowiedniej obciążalności prądowej.
