Zacisk uniwersalny,złączkaOTL35-5x szary-niebieski-żółto-zielony5x1xAl/Cu 2,5-35mm2 1000VAC/1500VDC | MAA5035A10 Morek

Opis i Kluczowe Cechy

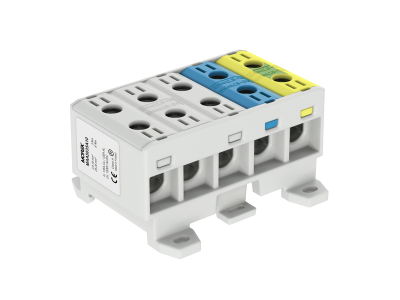

Zacisk uniwersalny OTL35-5x marki MOREK (model MAA5035A10) to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o profesjonalnych systemach rozdziału energii. Jest to pięciobiegunowa listwa zaciskowa wyposażona w dziesięć otworów przyłączeniowych, co pozwala na elastyczne zarządzanie okablowaniem wewnątrz rozdzielnic. Kluczową cechą produktu jest jego uniwersalność materiałowa – korpus zacisku wykonany z cynowanego aluminium umożliwia bezpośrednie i bezpieczne łączenie zarówno przewodów miedzianych (Cu), jak i aluminiowych (Al) bez ryzyka wystąpienia korozji galwanicznej.

• Szeroki zakres przekrojów: Możliwość montażu przewodów o przekroju znamionowym od 2,5 mm² do 35 mm² zapewnia wszechstronność w doborze okablowania.
• Wysokie parametry izolacyjne: Złączka jest przystosowana do pracy przy napięciu znamionowym do 1000V AC oraz 1500V DC, co czyni ją idealnym komponentem do nowoczesnych systemów fotowoltaicznych.
• Bezpieczeństwo materiałowe: Obudowa wykonana z bezhalogenowego tworzywa PA6 (poliamid 6) charakteryzuje się wysoką klasą odporności ogniowej i nie emituje szkodliwych gazów w przypadku pożaru.
• Fabryczna pasta kontaktowa: Każdy zacisk jest fabrycznie wypełniony pastą MYA0001A10, która chroni połączenia aluminiowe przed utlenianiem, skracając czas montażu i zwiększając niezawodność styku.
• Identyfikacja wizualna: Pola są wyraźnie oznaczone kolorystycznie (3x szary, 1x niebieski, 1x żółto-zielony), co ułatwia poprawną identyfikację faz, przewodu neutralnego oraz ochronnego.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność w profesjonalnych instalacjach przemysłowych. Złączka posiada certyfikację KLASY A, co oznacza, że przeszła wymagające testy mechaniczne oraz obciążeniowe, gwarantując stabilność połączenia nawet w warunkach występowania prądów zwarciowych i długotrwałych przeciążeń. Zgodność z normami bezpieczeństwa elektrycznego zapewnia ochronę przed dotykiem bezpośrednim elementów czynnych, co jest kluczowe dla bezpieczeństwa obsługi technicznej.

Zastosowanie

Dzięki swojej kompaktowej budowie i wysokim parametrom technicznym, zacisk OTL35-5x znajduje szerokie zastosowanie w wielu obszarach branży elektroenergetycznej:

• Rozdzielnice główne i obiektowe: Idealny jako punkt rozdziału mocy w budownictwie mieszkaniowym oraz komercyjnym.
• Systemy fotowoltaiczne (PV): Wysokie napięcie pracy 1500V DC pozwala na bezpieczne stosowanie w instalacjach generujących energię ze słońca.
• Automatyka przemysłowa: Wykorzystywany w szafach sterowniczych do porządkowania torów prądowych i zasilania modułów.
• Modernizacja instalacji: Umożliwia łatwe przejście z przewodów aluminiowych starego typu na nowoczesne okablowanie miedziane bez dodatkowych adapterów bimetalicznych.

Wskazówki Montażowe

Aby zapewnić długotrwałą i bezawaryjną pracę złącza, należy przestrzegać poniższych zaleceń montażowych:

• Moment dokręcania: Należy ściśle przestrzegać wartości momentu dokręcania podanych na obudowie urządzenia. Użycie klucza dynamometrycznego zapobiega uszkodzeniu gwintu oraz zapewnia optymalny docisk przewodu.
• Przygotowanie przewodu: Przed wprowadzeniem przewodu aluminiowego należy upewnić się, że końcówka jest czysta. Dzięki fabrycznej paście kontaktowej nie ma konieczności nakładania dodatkowych preparatów.
• Montaż na szynie: Złączka jest przystosowana do szybkiego montażu na standardowej szynie DIN (TH35), co znacząco przyspiesza prace instalacyjne.
• Prowadzenie przewodów: Kompaktowe wymiary obudowy pozwalają na oszczędność miejsca, jednak należy zachować odpowiednie promienie gięcia przewodów o przekroju 35 mm².

FAQ

1. Czy złączka wymaga stosowania końcówek tulejkowych na przewodach aluminiowych?
Nie, konstrukcja zacisku OTL umożliwia bezpośrednie mocowanie przewodów Al i Cu bez konieczności stosowania dodatkowych tulejek czy adapterów bimetalicznych.

2. Czy można stosować ten zacisk w instalacjach prądu stałego DC?
Tak, produkt jest certyfikowany do pracy z napięciem stałym do 1500V DC, co czyni go doskonałym wyborem do systemów fotowoltaicznych.

3. Co oznacza Klasa A w przypadku tego produktu?
Klasa A potwierdza najwyższą odporność na przeciążenia i zwarcia, co pozwala na stosowanie złączki jako głównego zacisku w rozdzielnicach o wysokich wymaganiach niezawodnościowych.

4. Czy obudowa jest odporna na wysokie temperatury?
Tak, obudowa wykonana z poliamidu PA6 jest niepalna i charakteryzuje się wysoką stabilnością termiczną, co jest kluczowe przy przesyłaniu dużych prądów.
