Zacisk uniwersalny, złączka OTL35-3x szary 3x1xAl/Cu 2,5-35mm2 1000V MAA1335A10 | MAA1335A10 Morek

Opis i Kluczowe Cechy

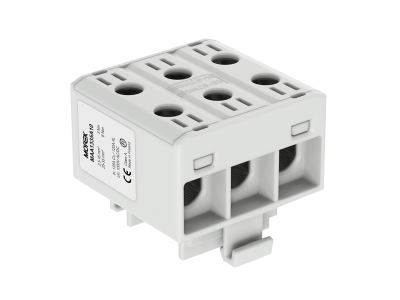

Zacisk uniwersalny OTL35-3x marki MOREK to zaawansowane rozwiązanie łączeniowe, zaprojektowane z myślą o profesjonalnych instalacjach elektroenergetycznych. Produkt charakteryzuje się potrójną konstrukcją (3x1), co pozwala na niezależne i bezpieczne prowadzenie trzech torów prądowych w ramach jednego modułu. Złączka została przystosowana do obsługi szerokiego zakresu przekrojów przewodów, od 2,5 mm² do 35 mm², co czyni ją niezwykle wszechstronnym elementem w szafach sterowniczych i rozdzielnicach.

• Uniwersalność materiałowa: Możliwość bezpiecznego łączenia zarówno przewodów aluminiowych (Al), jak i miedzianych (Cu), dzięki specjalnemu cynowaniu korpusu, które zapobiega zjawisku elektrokorozji.
• Wysokie parametry napięciowe: Izolacja złączki pozwala na pracę przy napięciu znamionowym do 1000V AC oraz 1500V DC, co jest kluczowe w nowoczesnych systemach fotowoltaicznych oraz przemysłowych sieciach prądu stałego.
• Kompaktowa budowa: Szary kolor obudowy ułatwia identyfikację w standardowych systemach rozdziału energii, a montaż na szynie DIN (TS35) zapewnia stabilność mechaniczną.

Zgodność z Normami

Złączka OTL35-3x spełnia rygorystyczne wymagania bezpieczeństwa potwierdzone certyfikacją. Jest zgodna z normą EN 60947-7-1, co gwarantuje odpowiednią wytrzymałość dielektryczną oraz mechaniczną. Produkt posiada również certyfikat CE oraz jest wykonany z materiałów ograniczających emisję szkodliwych substancji, co potwierdza zgodność z dyrektywą RoHS. Wysoka jakość wykonania przez firmę MOREK zapewnia długotrwałą bezawaryjność nawet w wymagających warunkach przemysłowych.

Zastosowanie

Zacisk uniwersalny MAA1335A10 znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Budowie rozdzielnic: Jako główny punkt rozdziału energii lub złącze zasilające dla odbiorników o większej mocy.
• Instalacjach PV: Dzięki obsłudze napięcia 1500V DC idealnie nadaje się do łączenia stringów w inwerterach wielkoskalowych.
• Automatyce przemysłowej: Do zasilania napędów i szaf sterowniczych, gdzie wymagana jest pewność styku przy dużych obciążeniach prądowych.
• Modernizacjach: Pozwala na łatwe przejście z kabli aluminiowych na miedziane bez konieczności stosowania dodatkowych podkładek bimetalicznych.

Wskazówki Montażowe

Aby zapewnić optymalne parametry pracy, podczas montażu należy przestrzegać następujących zasad:

• Przygotowanie przewodu: Odizoluj końcówkę przewodu na odpowiednią długość. W przypadku przewodów aluminiowych zaleca się usunięcie warstwy tlenków i zastosowanie pasty kontaktowej.
• Moment dokręcania: Śruby zaciskowe należy dokręcać z momentem określonym przez producenta (zależnym od przekroju), co zapobiega przegrzewaniu się styku i luzowaniu połączenia pod wpływem drgań.
• Montaż na szynie: Złączkę należy pewnie zatrzasnąć na szynie DIN 35 mm. Zaleca się stosowanie blokad końcowych, aby zapobiec przemieszczaniu się modułu wzdłuż szyny.

FAQ

• Czy złączka OTL35-3x wymaga stosowania tulejek na przewodach typu linka? Tak, dla zapewnienia najlepszego styku i ochrony drucików przed przecięciem przez śrubę, zaleca się stosowanie tulejek izolowanych lub nieizolowanych.
• Czy można mieszać przewody Al i Cu w jednym zacisku? Tak, konstrukcja złączki MOREK OTL jest bimetaliczna (cynowana), co pozwala na bezpieczne łączenie obu typów przewodów w obrębie jednego zacisku bez ryzyka korozji galwanicznej.
• Jaki jest stopień ochrony tego zacisku? Standardowo zaciski OTL posiadają stopień ochrony IP20, co zapewnia bezpieczeństwo przed dotykiem palcem części pod napięciem.
