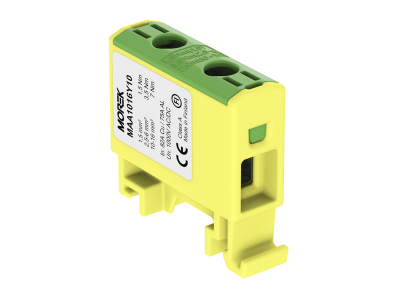

Zacisk uniwersalny, złączka OTL16 żółto-zielona, 1xAl/Cu 1,5-16mm2 1000V, MAA1016Y10 | MAA1016Y10 Morek

Opis i Kluczowe Cechy

Zacisk uniwersalny OTL16 w kolorze żółto-zielonym to zaawansowane rozwiązanie łączeniowe zaprojektowane przez firmę MOREK, dedykowane do profesjonalnych systemów elektroenergetycznych. Złączka ta charakteryzuje się unikalną zdolnością do bezpiecznego łączenia przewodów wykonanych zarówno z miedzi (Cu), jak i aluminium (Al), co eliminuje problemy związane z korozją galwaniczną na styku różnych metali. Przekrój znamionowy obsługiwanych przewodów mieści się w zakresie od 1,5 mm² do 16 mm², co zapewnia szerokie spektrum zastosowań w rozdzielnicach niskiego napięcia.

• Wysoka izolacja napięciowa: Urządzenie jest certyfikowane do pracy przy napięciu znamionowym 1000V AC oraz 1500V DC, co czyni je idealnym wyborem do nowoczesnych instalacji fotowoltaicznych (PV) oraz przemysłowych systemów prądu stałego.
• Trwałość materiałowa: Korpus wykonany z wysokiej jakości materiałów izolacyjnych oraz cynowany wkład aluminiowy gwarantują długowieczność i odporność na trudne warunki eksploatacyjne.
• Kolorystyka ochronna: Żółto-zielona obudowa jednoznacznie identyfikuje złączkę jako element toru ochronnego (PE), co ułatwia organizację i serwisowanie instalacji.

Zgodność z Normami

Złączka OTL16 o numerze katalogowym MAA1016Y10 została zaprojektowana i przetestowana zgodnie z rygorystycznymi normami europejskimi dotyczącymi osprzętu łączeniowego. Spełnia ona wymagania normy EN 60947-7-1, co potwierdza jej bezpieczeństwo użytkowania w profesjonalnych aplikacjach elektrotechnicznych. Produkt posiada certyfikację CE oraz jest zgodny z dyrektywą RoHS, co gwarantuje brak substancji szkodliwych w procesie produkcji i eksploatacji.

Zastosowanie

Dzięki swojej uniwersalności, zacisk OTL16 znajduje zastosowanie w wielu obszarach branży elektro-technicznej:

• Prefabrykacja rozdzielnic: Idealny jako punkt rozdziału lub połączenia przewodów ochronnych w szafach sterowniczych i rozdzielczych.
• Instalacje OZE: Wysokie napięcie znamionowe DC pozwala na bezpieczne stosowanie w systemach inwerterowych i skrzynkach przyłączeniowych PV.
• Przemysł: Stabilne połączenie przewodów aluminiowych i miedzianych w parkach maszynowych, gdzie wymagana jest wysoka niezawodność styków.
• Budownictwo komercyjne: Systemy zasilania głównego i rezerwowego w budynkach biurowych i magazynowych.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia niskiej rezystancji przejścia i bezpieczeństwa pożarowego. Złączka OTL16 jest przystosowana do montażu na standardowej szynie DIN (TS35), co pozwala na szybką i stabilną instalację wewnątrz obudowy. Podczas montażu należy zwrócić uwagę na odpowiednie odizolowanie końcówki przewodu oraz zastosowanie zalecanego momentu dokręcania śruby zaciskowej, co zapobiega luzowaniu się połączenia pod wpływem drgań lub cykli termicznych. W przypadku stosowania przewodów aluminiowych, zaleca się użycie pasty kontaktowej zapobiegającej utlenianiu powierzchni styku.

FAQ

• Czy złączka OTL16 wymaga stosowania tulejek na przewodach typu linka? Tak, dla zapewnienia najlepszej jakości styku i ochrony żył przed przecięciem przez śrubę dociskową, zaleca się stosowanie odpowiednio dobranych tulejek zaciskowych.
• Czy można w jednym zacisku łączyć jednocześnie przewód miedziany i aluminiowy? Złączka OTL16 jest zaprojektowana jako zacisk 1xAl/Cu, co oznacza jeden punkt przyłączeniowy. W przypadku konieczności mostkowania różnych materiałów, należy użyć odpowiedniej liczby złączek połączonych szyną lub mostkiem.
• Jaki jest stopień ochrony tej złączki? Złączka zapewnia stopień ochrony IP20, co oznacza zabezpieczenie przed dostępem do części niebezpiecznych palcem, jednak wymaga montażu wewnątrz obudowy lub rozdzielnicy chroniącej przed pyłem i wilgocią.
