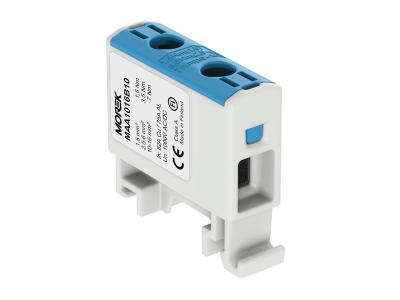

Zacisk uniwersalny, złączka OTL16 niebieska, 1xAl/Cu 1,5-16mm2 1000V, MAA1016B10 | MAA1016B10 Morek

Opis i Kluczowe Cechy

Zacisk uniwersalny OTL16 w kolorze niebieskim (kod produktu MAA1016B10) to zaawansowane rozwiązanie łączeniowe zaprojektowane przez firmę MOREK z myślą o profesjonalnych instalacjach elektroenergetycznych. Złączka ta charakteryzuje się uniwersalnością materiałową, co oznacza, że umożliwia bezpieczne i trwałe połączenie zarówno przewodów miedzianych (Cu), jak i aluminiowych (Al). Przekrój znamionowy obsługiwanych przewodów mieści się w zakresie od 1,5 mm² do 16 mm², co pozwala na elastyczne dopasowanie do wymagań konkretnego obwodu. Urządzenie zostało zaprojektowane do pracy przy wysokich napięciach znamionowych, osiągających 1000 V AC oraz 1500 V DC, co czyni je idealnym komponentem do nowoczesnych systemów fotowoltaicznych oraz rozdzielnic przemysłowych.

• Uniwersalność Al/Cu: Specjalna konstrukcja zacisku eliminuje ryzyko korozji elektrochemicznej na styku różnych metali.
• Wysoka izolacja: Obudowa wykonana z wysokiej jakości tworzywa zapewnia bezpieczeństwo użytkowania przy napięciu stałym do 1500V.
• Kompaktowa budowa: Optymalne wymiary pozwalają na oszczędność miejsca na szynie montażowej.
• Kolorystyka: Niebieski kolor obudowy ułatwia identyfikację toru neutralnego (N) w rozdzielnicy.

Zgodność z Normami

Produkt został poddany rygorystycznym testom jakościowym, aby zapewnić najwyższy poziom bezpieczeństwa w instalacjach niskiego napięcia. Złączka OTL16 spełnia wymagania normy EN 60947-7-1, co potwierdza jej przydatność jako niezawodnego elementu aparatury modułowej. Posiada certyfikację pozwalającą na stosowanie jej w wymagających środowiskach przemysłowych, gwarantując stabilność parametrów elektrycznych przez cały okres eksploatacji.

Zastosowanie

Zacisk uniwersalny MOREK OTL16 znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Prefabrykacji rozdzielnic: Jako główny punkt przyłączeniowy lub rozdzielczy dla torów neutralnych.
• Instalacjach fotowoltaicznych (PV): Dzięki obsłudze napięcia 1500V DC idealnie nadaje się do łączenia stringów i komponentów w systemach odnawialnych źródeł energii.
• Automatyce przemysłowej: Do zasilania układów sterowania wymagających pewnego styku przy zmiennych obciążeniach.
• Budownictwie komercyjnym: W szafach licznikowych i rozdzielniach głównych obiektów biurowych.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zachowania parametrów technicznych złączki. Zacisk OTL16 jest przystosowany do montażu na standardowej szynie DIN (TS35). Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania śruby zaciskowej, aby zapewnić optymalny docisk przewodu bez ryzyka uszkodzenia jego struktury. W przypadku stosowania przewodów aluminiowych zaleca się użycie odpowiedniej pasty kontaktowej, która dodatkowo zabezpieczy miejsce styku przed utlenianiem. Przed wprowadzeniem przewodu należy upewnić się, że izolacja została zdjęta na odpowiedniej długości, gwarantującej pełne osadzenie żyły w komorze zaciskowej.

FAQ

• Czy złączka OTL16 może być stosowana z przewodami typu linka? Tak, zacisk obsługuje zarówno druty, jak i linki, jednak w przypadku linek zaleca się stosowanie tulejek zaciskowych dla zapewnienia najlepszego styku.
• Dlaczego kolor niebieski jest istotny? W instalacjach elektrycznych kolor niebieski jest zarezerwowany dla przewodów neutralnych, co ułatwia serwisowanie i montaż zgodnie ze schematami elektrycznymi.
• Czy można łączyć w jednym zacisku jednocześnie przewód miedziany i aluminiowy? Konstrukcja zacisków OTL pozwala na bezpieczne łączenie obu typów przewodów, pod warunkiem zachowania reżimu technologicznego montażu.
